USB DAC GC-V2+ 機殼安裝教學 感謝DARAK再一次為我們設計機殼，讓我們 這次的USB DAC又能以類廠機的面貌亮相，以下是的裝機教學請大家參考。 *** 此套件僅為機殼的部份,內部電路板及零件請見USB DAC-GC-V2.0內容。

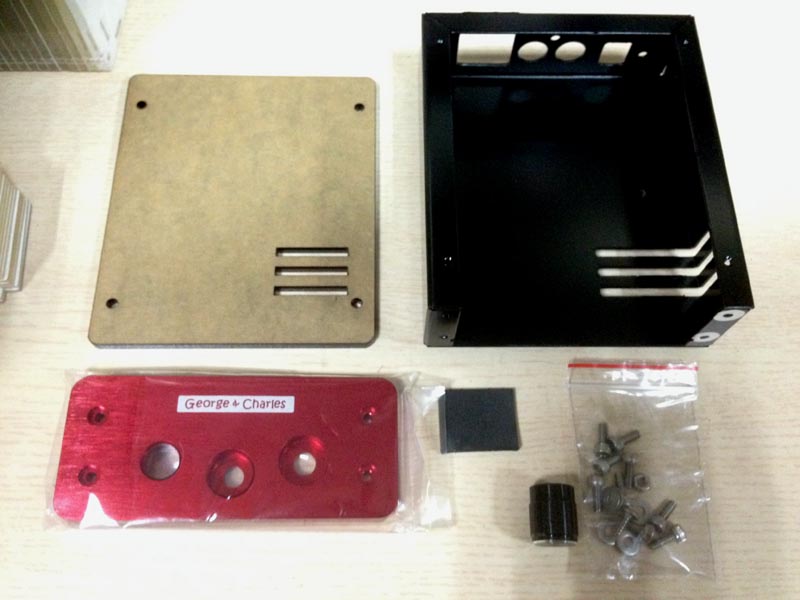

使用鋁合金機殼，接地會是重點，請仔細閱讀。 圖說↓：外殼零件有鋁合金陽極面板、鋁合金陽極機殼、壓克力上蓋、螺絲、泡棉墊。

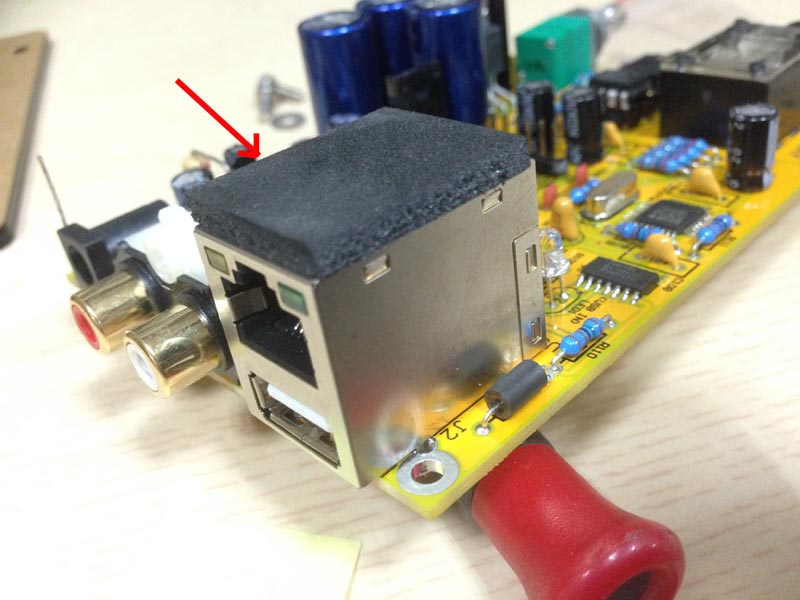

圖說↓：把泡棉膠貼在RJ-45及USB的座上方，邊緣向後對齊

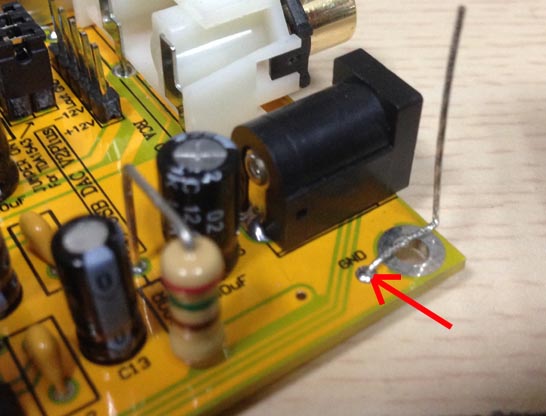

圖說↓：再開始之前我們必須先把PCB版上的接地做好，請準備好電烙鐵、一條導線，焊到電路板上的接地點，如圖中這樣焊上，大約預留兩公分，跟版邊切齊，折90度

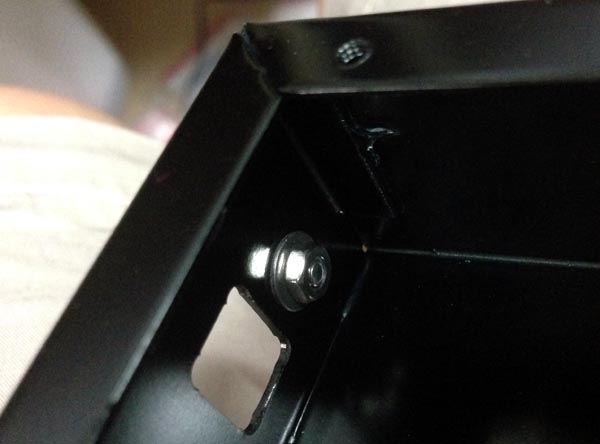

圖說↓：為了方便等一下鎖上述的地線先把最短的那個M3螺絲組先鬆鬆的鎖上。

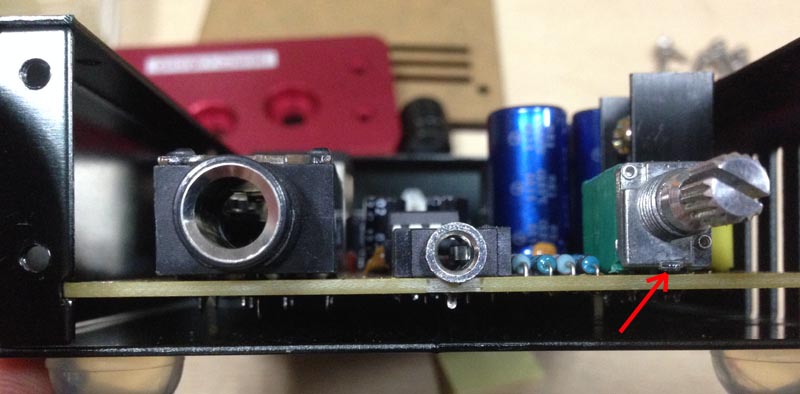

圖說↓：前方的VR底下有凸出一個定位點，請把它剪除！ 這個步驟一定要做，不然前板安裝時頂到前面板內側，鎖VR固定螺姆時會因沒法密合而使VR外殼無法接地!
圖說↓：拿起準備好的PCB板插進鋁殼前方的插槽中

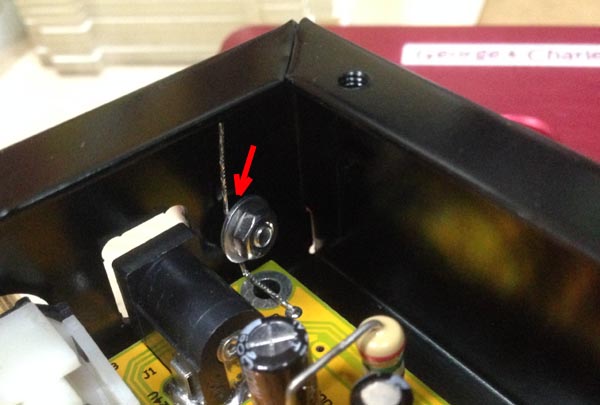

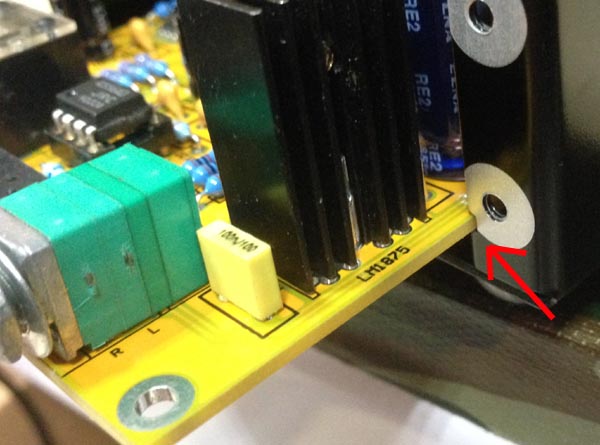

圖說↓：然後把電路板上焊好的接地線卡入預鎖上的接地墊片上，並把它鎖緊

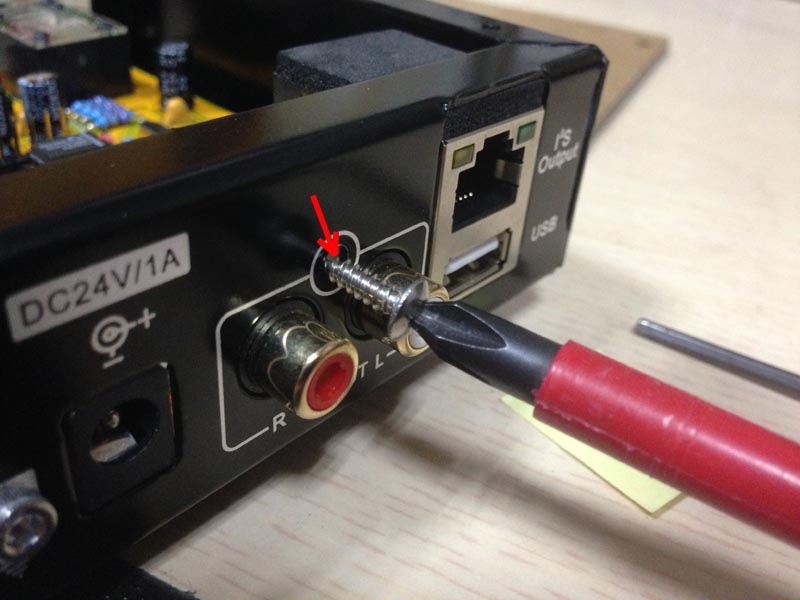

圖說↓：取出唯一的尖頭螺絲，固定RCA座，鎖緊就好，不要過度!

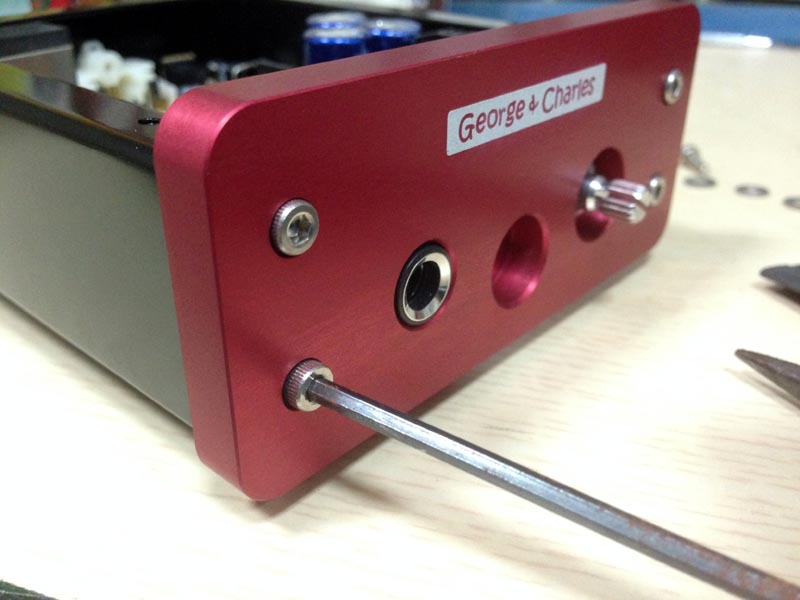

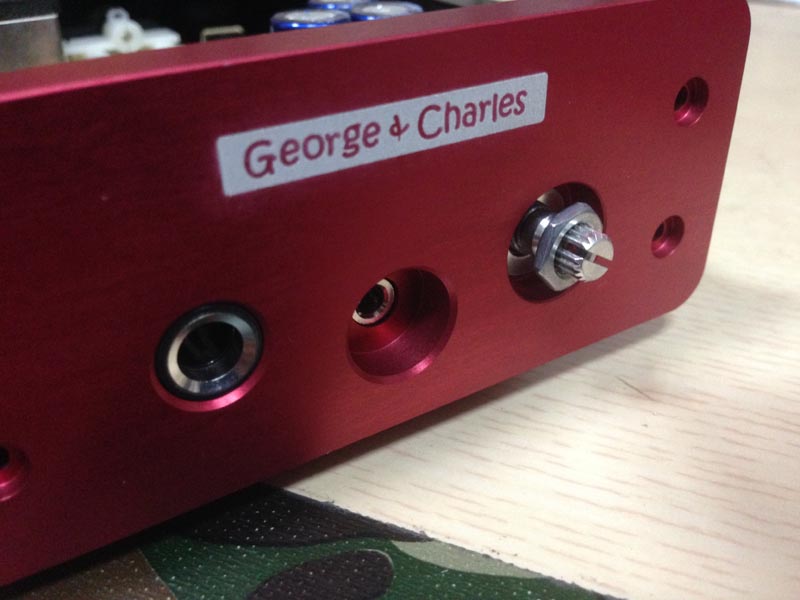

圖說↓：把面板拿出來並鎖上，這邊可以鎖緊一點點，因為也希望面板要能夠導通，VR的螺母也要鎖緊一點點

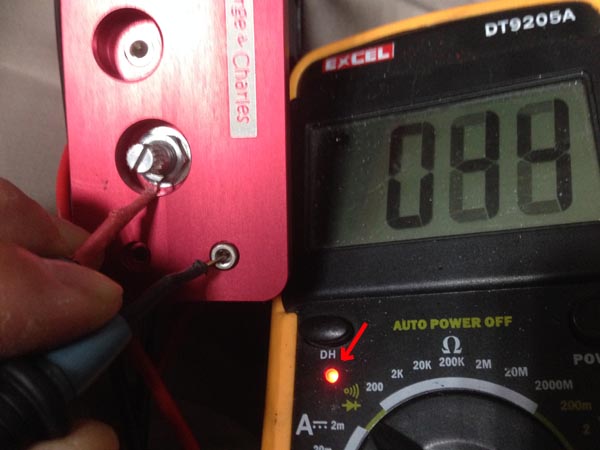

再拿出三用電表確認機殼和VR固定螺母有沒導通，這很重要，如果沒有導通(接地)，手在碰觸VR時容易有哼聲!

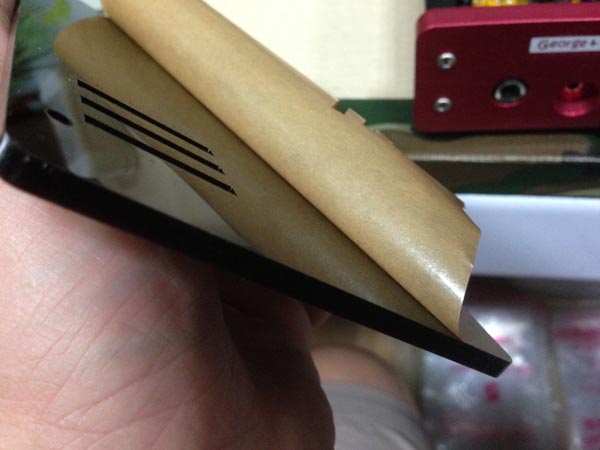

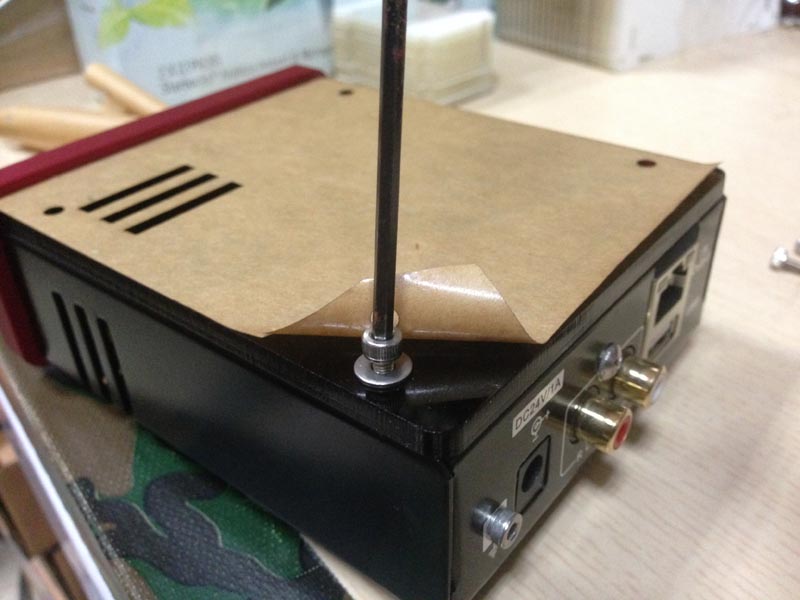

圖說↓：如果OK，可以把上蓋關起來並鎖上了，注意壓克加上蓋的散熱孔位要對到散熱片的位置，有緊就好，畢竟鋁很軟，大力鎖會崩牙
好好享受自己的DIY吧!

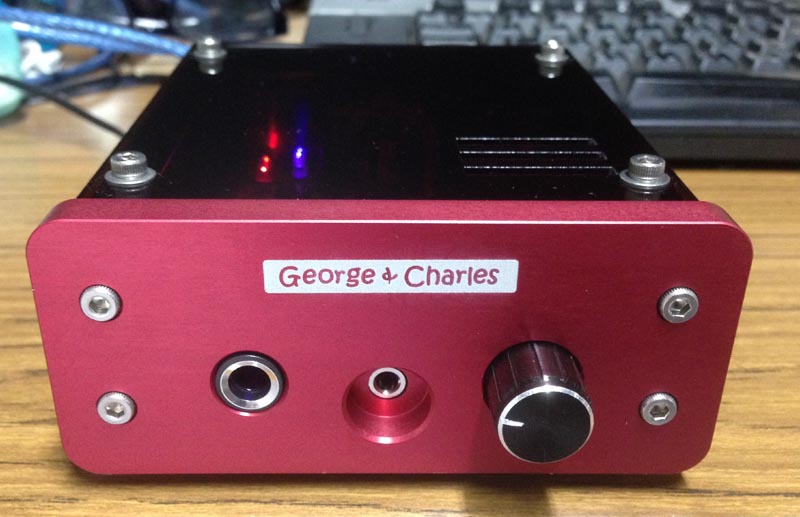

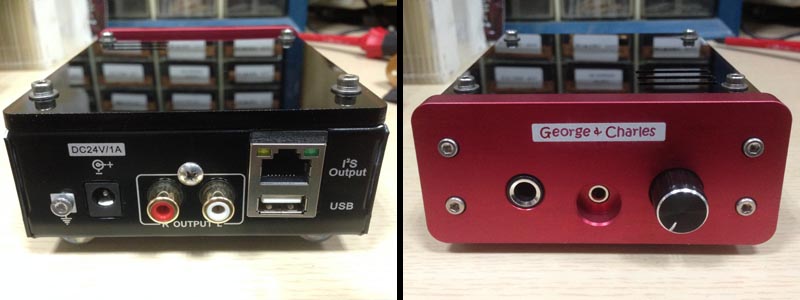

運作中，好好享受!
目前已經完成生產，可預約代購(約2015年5月18日開始供貨)，每套機殼套件NT$1,150 (全部機殼零、不銹鋼螺絲，泡棉膠墊及旋鈕),可能有人發現價格比真空管那個高了一點，原因在部份工廠漲價，尤其陽極處理，因為所有不環保的工廠都被取締了，按規定的工序成本高了許多，請大家見諒! *** 此套件僅為機殼的部份,內部電路板及零件請見USB DAC-GC-V2.0內容。 運費外加 NT$80. 有興趣者,請EMAIL至:[email protected]
|
|
