之前製作了生平第一台DAC(CS8412+CS4334)後，會有這樣的選擇是因為手邊剛好有一顆CS8412，後來因為有網友希望複製我的DAC，結果知道關鍵零件CS8412早已停產多年，就算網路上還還部份廠商有販售，但價格卻比它下一代的晶片(CS8414)貴了好幾倍，也因為如此，激起了我規劃GC-DAC-V2.0的想法。
雖有些大大在網路上的討論，認為CS8414(96K的解析度)實際效果不如CS8412，但在音樂大廳中[狂人]的一個說明，又讓我對CS8414有點信心，他說大部人在比較這兩個接收晶片時，都在IC座上進行，而且CS8414大都以SMD配合轉接板轉接為DIP的型式來測試，導線長度增長了不少，當然容易受干擾，我在製作V1.0時也有同感!，所以如果在設計電路板時就直接設計為SMD的佈線，應該可以避免上述的情形，雖然在製作期間遇到了一些問題，一開始測試時沒聲音，但沒多久就找到問題了,我少LAY了兩條線，先以OK線連上後，沒問題了! 而且證實了[狂人]的說法。輸出的聲音晶瑩剔透!
現在我也把原電路板上少LAY的兩條線加上了，修改了部份的腳位距離，所以各位在本文得到的內容是最後修正的板本。
電源部份：
這次的設計，一樣使用LM317做為穩壓電路，且分離數位電路使用的電源及類比電路使用的電源，所以使用了兩組LM317穩壓電路，另外也加大了濾波電容，地線的配置方面也分的較為清楚，全部利用電感及磁芯做良好的分離，以避免可能的雜訊。
接收晶片：
由Crystal後來推出的CS8414接收晶片，其腳位與 原有的CS8412完全相同，只要改換FILT接腳的電阻及電容即可直接取代。8414最大的特色是支援取樣率至96K。而且在我實際測試下的感覺，接收能力比CS8412好。這次的設計為了更方便DIY及可能自己設計機箱者的便利性，取消了V1.0中LOCK頻率的指示，只留下LOCK指示燈。
DAC晶片:
CS4334也是由Crystal推出的DAC晶片，雖然只是小小一顆，卻擁有24bit/96khz接收解碼能力，所以這次的設計配合CS8414全機可以完全的達到24bit/96khz接收解碼能力。雖然CS4334價位不高，但是許多大廠也都使用它來推出DAC，如Phoenix DAC-03等…..
輸出電路：
這次的輸出電路上有點改變，就是C11，C12，在V1.0時這個電容我是使用鉭質電容，因為網路上許多的討論，建議使用筒型電容，可以使頻率響應更寛廣，所以我在這次的製作也就試著用用看，結果效果真的不錯，但如果你還是鍾意鉭質或電解電容，我在電路板上還是留下了零件的位置(CB13,CB14)。
零件的選用:
零件的選擇跟上一次大部份一樣，使用1%的精密電阻，小型電容區分電源濾波及數位電路部份的旁路電容，使用基層電容0.1uF；類比電路部份的旁路電容使用金屬皮膜電容，輸出交連的3.3uF採用筒型電容，另外伴隨元件電源端的濾波電容全部採用鉭質電容，雖然用料成本上可能有點高，但是我們已沒使用WIMA等發燒級的電容已經省下不少的經費了，這是一種在品質與成本上最佳的折衷點，至少我是這麼認為!
電路圖如下:

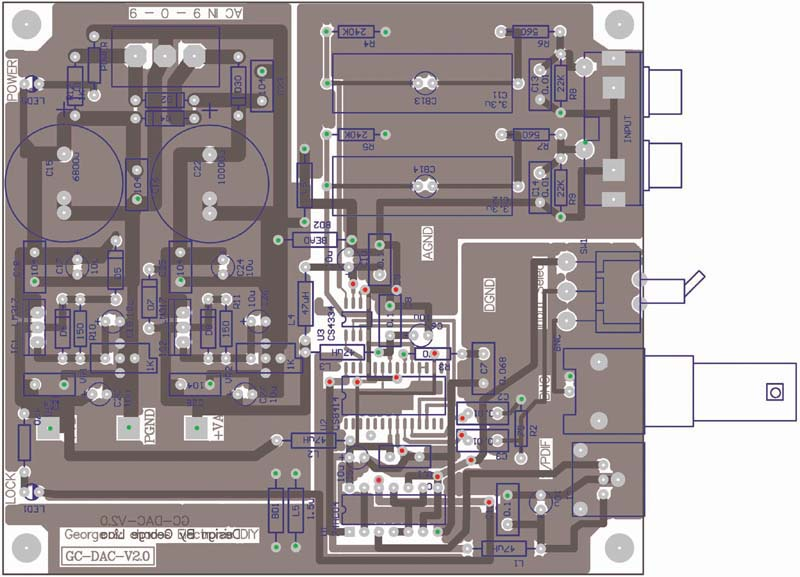

電路板的配置如下：
電路板底片檔下載如下:
| 零 件 清 單 | |||
| R1,R3 | 470 * 2 | C1,C5,C6,C10,C17,C19,C20,C24,C26,C27 | 10uF/16V鉭質 |
| R2 | 75 | C15 | 6800uF/25V |
| R4,R5 | 240K * 2 | C22 | 10000uF/25V |
| R6,R7 | 560 *2 | C1.1,C4,C8,C9,C16,C18,C21,C23,C25,C28 | 0.1(104)基層電容*10 |
| R8,R9 | 22K *2 | C2,C3 | 0.01(103)金屬皮膜*2 |
| R10,R11 | 150 *2 | C13,C14 | 0.01(103)*2 |
| R12 | 1K *1 | C7 | 0.068(68000p)金屬皮膜* 1 |
| VR1,VR2 | 1K精密可調 | C11,C12 | 3.3uF/100V筒型電容 |
| D1~D8 | 1N4007 *8 | L1,L2,L3,L4 | 47uH電感 *4 |
| IC1,IC2 | LM317 *2 | L5,L6 | 1.5uH電感 *2 |
| U1 | 74HC04 | BEAD1,BEAD2 | 磁芯 *2 |
| U2 | CS8414 | SW1 | 單刀雙切 |
| U3 | CS4334 | CON1 | 同軸母座 |
| LED1,LED2 | LED * 2 | TOSLINK | TORX178或179等.. |
| AC輸入端子 | 3端子 | CON2 | RCA立體母座 |
| 14PIN IC座 | FOR 7404 *1 | 銅柱 | *4 |
注意事項：
1.在上圖中可以看到有一些紅點表示要手工貫孔，也就是用導線穿過電路板，兩面都焊錫，綠色的點表示那是零件的腳位，上、下板面都要焊錫。
另外CS8414及CS4334都是SMD元件，再焊接時要非常小心，絶不可造成短路的情形，最好使用可調溫、細尖頭的烙鐡，或是30W左右的細尖頭的烙鐡，烙鐡頭要隨時清潔。
2.安裝時要先從電源的部份開始，焊完這個部份後，加上變壓器，可用AC 8-0-8或AC 9-0-9都可以， 如果你連其它零件也一起焊，請先不要焊L5,BD1,L6,BD2，這樣還沒調整的電壓就不會進輸入到電路裡，等我們把5V的電壓都調好，再焊上這4個零件。調整VR1及VR2，配合數位電表，使+VD及+VA的輸出都為+DC 5V。
如果你不想用可變電阻來調整電壓，也可以直接以452歐姆的精密電阻來取代VR1及VR2，這時LM317的輸出電壓就是5V，不用再調整，直接焊在取代電路板上VR位置的最外側兩焊點。其LM317輸出的電壓計算方法, 站上也有程式可以直接試算:LM317輸出電壓線上計算
3.如果你要自行製作電路板，底片圖會在下面幾頁看到，列印時要取消自動縮放，不然洗出來的板子就不一樣大了，印出時是雙面板圖，所以印在透明片後要曝光時要注意是那一面在上或在下，文字看起來是正確的面在你目視的那一層，上下確實對正後再曝光。

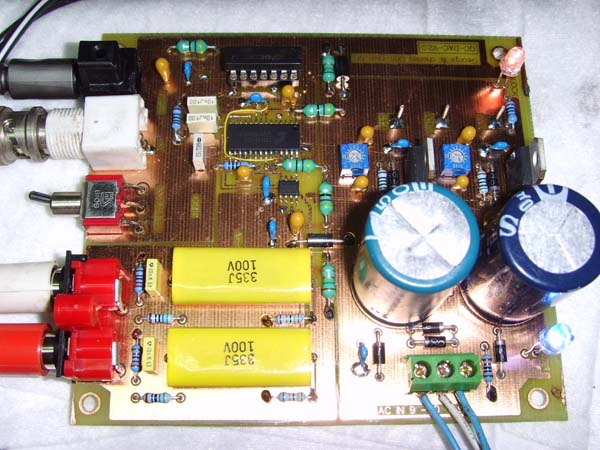

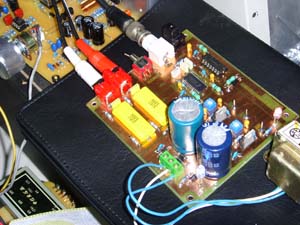

4.以下是幾張製作及測試時的照片：
後來由於站友要求集購廠製電路板，已有製作並發出，還有剩一些電路板及材料如下:如有需要也請先來信詢問看是否還有存量.\

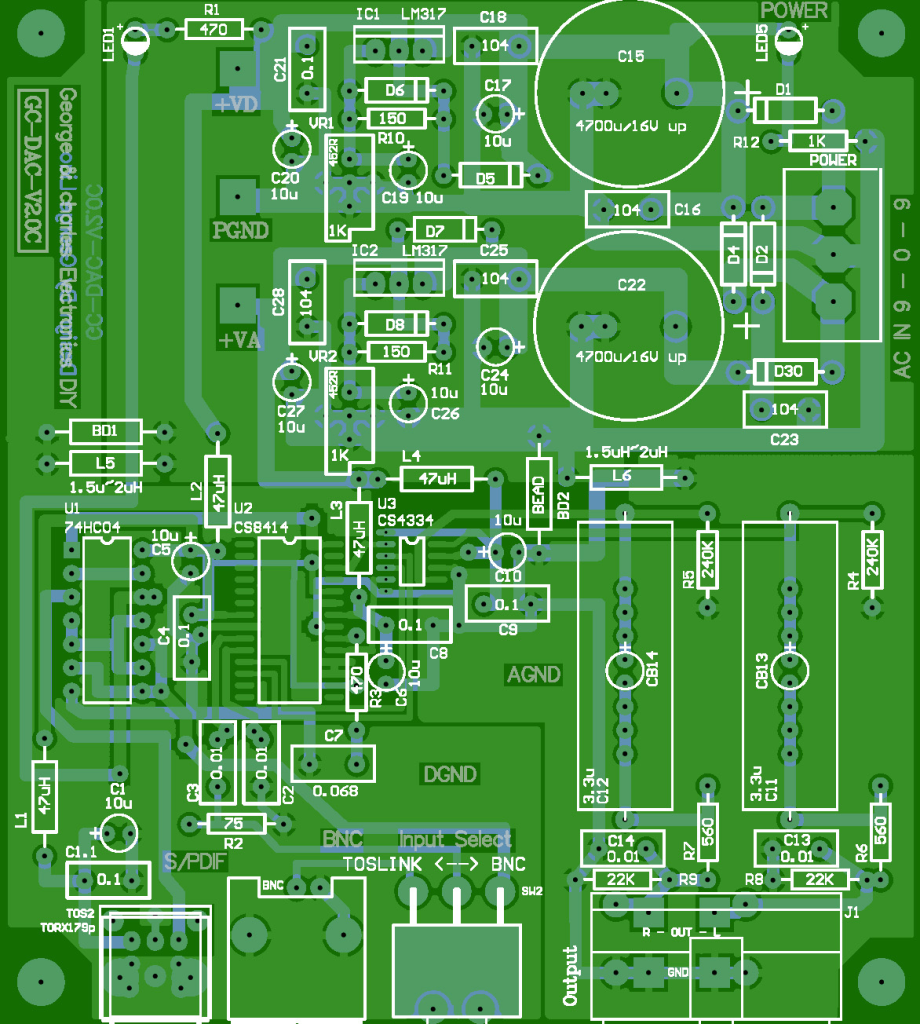

由於之前製作的電路板所使用的RCA座，目前買不到，所以重新使用手邊可以獲得的RCA來Layout適合的孔位，且也頂留了外焊RCA座的孔位，方便DIYer選擇RCA座的彈性；另外CS8414連接CS4334間的I2S介面也多留了介面孔位，增加了DIY的彈性。零件配置圖如下:

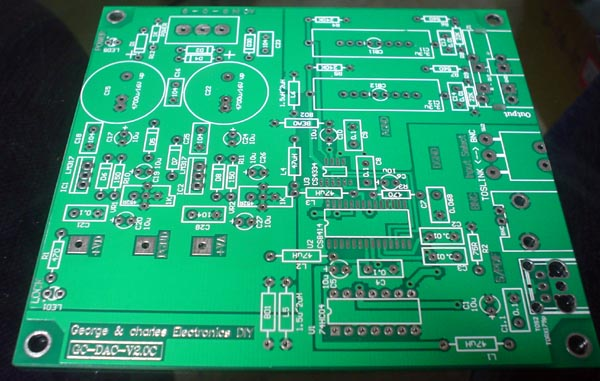

右方圖片為電路板底面新增的I2S預留孔,一般使用不用理會,但喜歡動手的人有機會可以這個介面連接到其它的DAC解碼器.
電路板底片圖檔下載(PDF)，列印時要取消PDF自動縮放的功能，列出的電路板大小比列才是正確的

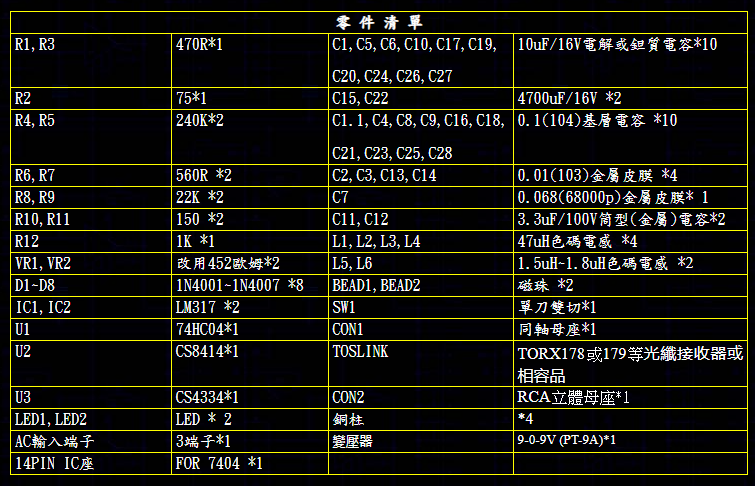

以下是零件表，為方便製作，用作部份調整，如那兩個調整5V電壓的VR1、VR2,我目前也改為452R的固定電阻，取代原VR插焊在原VR孔位，一上電就是5V，不用調了，以免大家把所有零件焊好後一上電,電壓還沒調好,因電壓過高把元件給燒了!
如有需要電路板或零件的，列表如下:(目前因CS8414,CS4334進貨數量不多所以就先不單 賣了!)
———————————————————————————–
GC DAC V2.0 廠製電路板每片:NT$280.全套零件包代購(不含變壓器,不含電路板):NT$920.目前零件包缺貨!
全套零件包代購 (含變壓器,不含電路板):NT$1,040. 目前零件包缺貨!

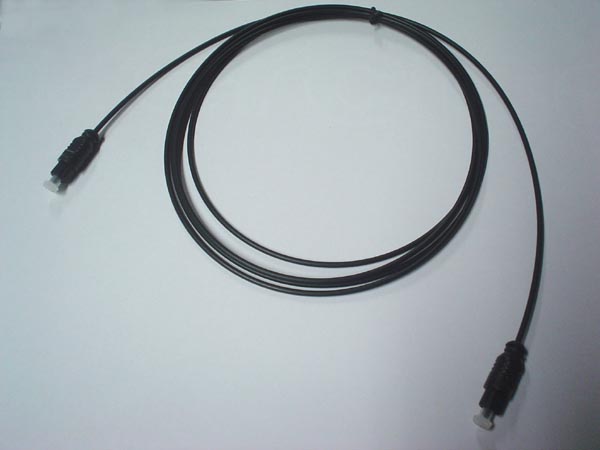

另有提供光纖連接線,如下圖, 有需要的一起寄,1米的每條NT$70,1.5米的每條NT$90)
運費外加約:NT$65
———————————————————————————–
#### 另有提供光纖連接線,如下圖, 有需要的一起寄,1米的每條NT$70,1.5米的每條NT$90)

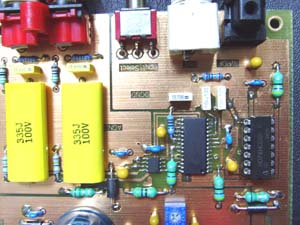

以下是焊上零件後的電路板,給大家參考:
另外感謝Darak為我們的GC-DAC V2.0這個DIY設計這個美美的壓克力外殼，也直接製做套件出來分享給大家， 每套$900,有需要的來信告知.
有零件需求的Email詢問:[email protected],廖佐文
