光耦合器的運用廣泛，這個測試電路依據光耦合器特性，設計一個方便的光耦合器測試電路，該電路簡單、準確，使用方便。
電路原理:

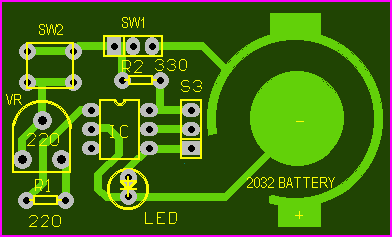

當電源SW1接通時，LED不發光。按下SW2，LED會發光。調VR，LED的亮度會有變化，表示光耦合器是好的。印刷電路板圖如下圖，電池採用電腦中CMOS記憶電池相同的2032 , 3V電池，電池安裝在印刷板的銅箔面，用銅片扣住並焊好即可。
本印刷板適合用於一般通用腳位的TLP621、TLP521、TLP321、TLP124、TLP121、PC817、PC713、PC617、ON3111、ON3131以及TLP332、TLP532、TLP632、TLP634、TLP732、CNX82A、FX0012CE，在使用4支腳的光耦合器器時把S3 JUMPER的1、2腳短路；在使用6支腳的光耦合器時請把S3 JUMPER的2、3腳短路。
