3rd Order Butterworth Crossover 專業計算器

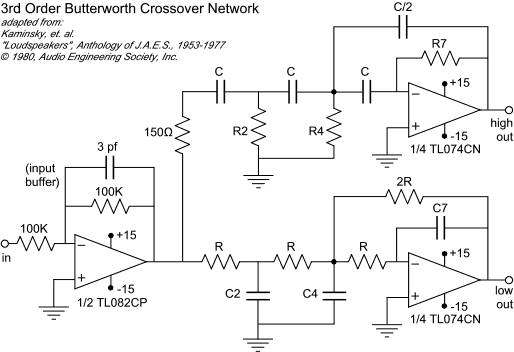

參考自 Kaminsky, et. al. 18dB/Octave 架構
Hz
計算出的電阻 (KΩ)
理論基準 R = —
R2 = —
R4 = —
R7 = —
計算出的電容 (µF)
C = —
C2 = —
C4 = —
C7 = —

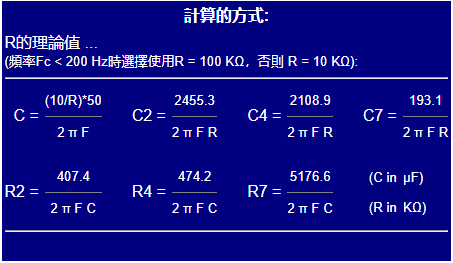

📘 計算方式與公式 (依照原圖配置)
R 的選取規則：頻率 $F_c < 200\text{ Hz}$ 時使用 $100\text{ K}\Omega$，否則使用 $10\text{ K}\Omega$。
$C = \frac{(10/R) \times 50}{2 \pi F}$
$C_2 = \frac{2455.3}{2 \pi F R}$
$C_4 = \frac{2108.9}{2 \pi F R}$
$C_7 = \frac{193.1}{2 \pi F R}$
$C_2 = \frac{2455.3}{2 \pi F R}$
$C_4 = \frac{2108.9}{2 \pi F R}$
$C_7 = \frac{193.1}{2 \pi F R}$
$R_2 = \frac{407.4}{2 \pi F C}$
$R_4 = \frac{474.2}{2 \pi F C}$
$R_7 = \frac{5176.6}{2 \pi F C}$
$R_4 = \frac{474.2}{2 \pi F C}$
$R_7 = \frac{5176.6}{2 \pi F C}$
分頻頻譜響應參考圖：
