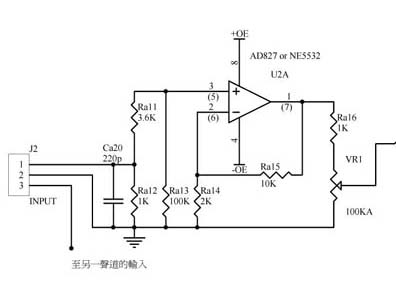

常逛我們網站的人大都知道TDA7294 了,上次我已規劃並分享了『可橋接TDA7294 功率放大器』, 可直接設置為橋接(BTL)的TDA-7294雙聲道功率擴大機-V1 – 喬治查爾斯電子電路網, 可以將它用在雙聲道100W或直接把板子上JUMPER插上，立即成為大功率的BTL TDA7294功率放大器，讓功率超過150W以上。但為何要修改版本呢? 有幸在站上有網友要求集購來洗廠製電路板,人數還在統計尚未成行前,再做了一些修改。原來的『可橋接TDA7294 功率放大器』,並未包含前級放大器,利用成行前,快速的加上前級及其電源的佈線 。且配合散熱片的孔位完成佈線 。前級的電路很簡單跟原來TDA7297整合型上的電路是一樣的，在時間的考量下，我並沒重新編排零件編號，而是直接把零件的值直接標在電路板上，方便DIYer的焊接時方便的插件。
而前級的電源也只使用標準的7815及7915所組成的+-15V前級電源，大家參考一下:

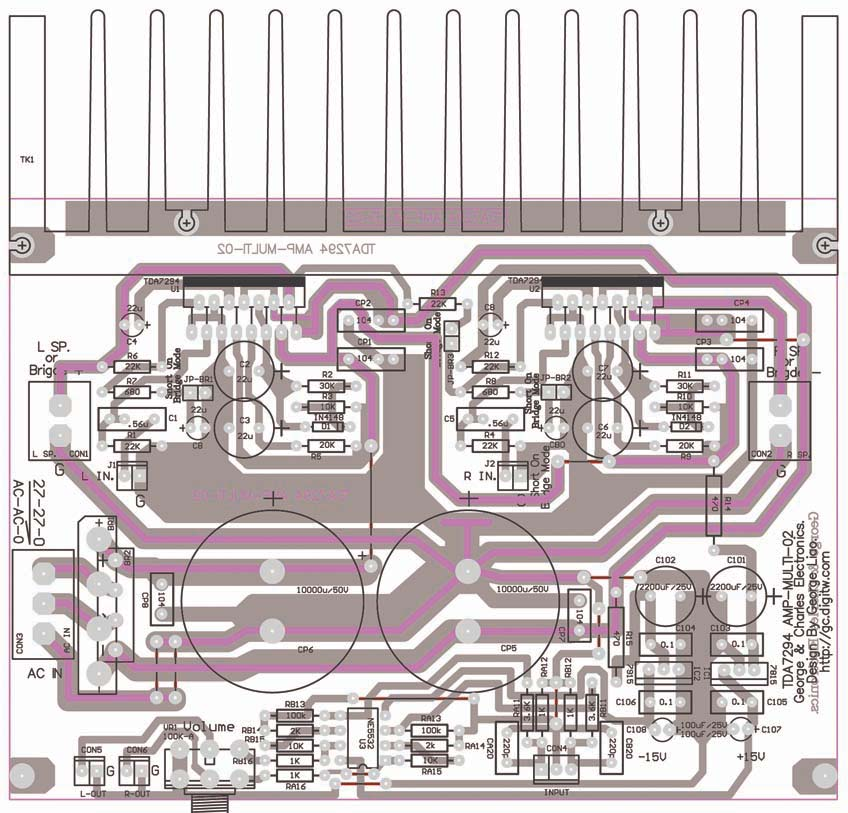

零件的配置圖如下：
安裝焊接零件時，要從跳線開始焊，有極性的零件要注意安裝的方向；跳線如果是電源路徑，使用粗一點的，跳線材料可使用零件剪下來的腳就好了，我看有些站友使用漆包線或是被覆的導線，都還要再剝皮，有點麻煩。
紫紅色的路徑是給大家鋪鍚用的(如果是廠製板)，用以加大主要電源路徑的電流能力。前級電路中的OP(U3)目前設計上還是使用NE5532，但相信大家都很瞭解了,更換一些高規格的前級OP，對音質可以有改善的空間，如大家常用的OPA2134、OPA2604等雙OP的IC都可以用，喜歡真空管味的還可以選擇大S的NE5532，所以最好使用IC座來焊，以後更換OP方便許多。
零件清單如下所示:
| 可橋接TDA7294-AMP-MULTI V2.0功率放大器零件表 |
| 編 號 | 零件數值 | 備註 | 數量 |
| 電 容 |
| CP5,CP6 | 10000uF/50V | 電解電容 | 2 |
| C1,C5 | 0.56uF/63V | 金屬皮膜或麥拉 | 2 |
| C2,C3,C4,C6,C7,C8,CB,CB0 | 22uf/50V | 電解電容 | 8 |
| C103,C104,C105,C106, CP7,CP8 | 0.1uF/50V | 基層電容 | 6 |
| C101,C102 | 2200uF/25V | 電解電容 | 2 |
| C107,C108 | 100uF/25V | 電解電容或高速 | 2 |
| Ca20,Cb20 | 220p | 陶磁電容 | 2 |
| CP1,CP2,CP3,CP4 | 0.1uF | 金屬皮膜 | 4 |
| 電 阻 |
| R1,R4,R6,R12,R13 | 22K | 精密電阻 | 5 |
| R2,R11 | 30K | 精密電阻 | 2 |
| R3,R10,R15,RB15 | 10K | 精密電阻 | 4 |
| R5,R9 | 20K | 精密電阻 | 2 |
| R7,R8 | 680R | 精密電阻 | 2 |
| R14,R15 | 470R至560R | 1W/普通 | 2 |
| R11,RB11 | 3.6K | 精密電阻 | 2 |
| RA12,RB12,RA16,RB16 | 1K | 精密電阻 | 4 |
| RA13,RB13 | 100K | 精密電阻 | 2 |
| RA14,RB14 | 2K | 精密電阻 | 2 |
| 其 它 |
| D1,D2 | 1N4148 | 2 | |
| RB1或BR2 | 6~10A橋式整流 | 2選1 | 1 |
| IC1 | 7815 | 1 | |
| IC2 | 7915 | 1 | |
| U1,U2 | TDA7294 | 2 | |
| U3 | NE5534 | 或其它雙OP | 1 |
| VR1 | 100K-A雙連 | 1 | |
| JP-BR1,JP-BR2,JP-BR3 | 2 PIN JUMPER | 3 | |
| CON1,CON2 | 2端子座 | 2 | |
| CON3 | 3端子座 | 1 | |
| CON4 | 小3PIＮ訊號插座 | 1 | |
| CON5,CON6 | 小2PIＮ訊號插座 | 2 | |
| 銅柱 | 4 | ||
| 散熱片 | 1 | ||
| IC螺絲墊片 | 2 | ||
| 雲母或絕緣墊片。 | 2 | ||
| IC固定縲絲 | 2 |
零件的選擇如果能依零件表那是最好，但如果沒法找到相同材質的零件，那使用一般零件也可以，但數值要一樣。除了R14,R15在使用24V-0-24V的變壓器時使用470歐姆，如果電壓加大至27-0-27時，把原來的470歐姆改為560歐姆。

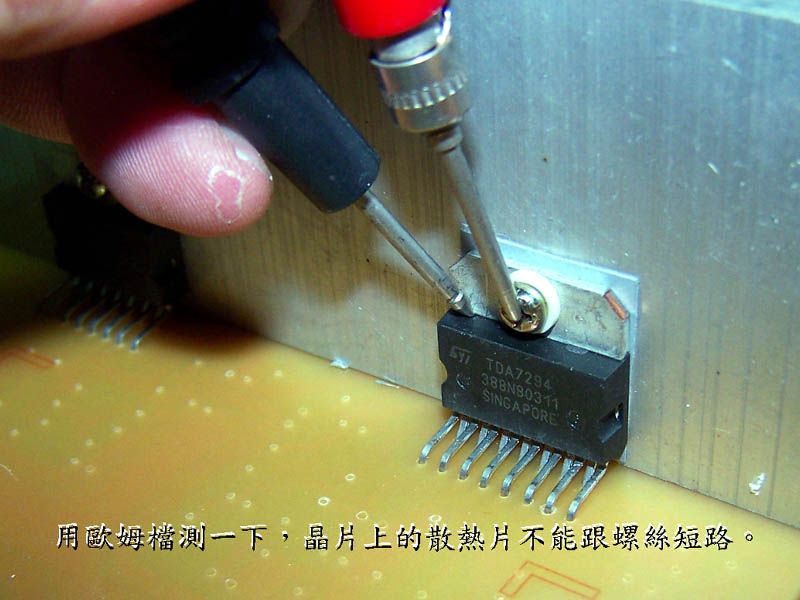

另外TDA7294並沒有如LM3886那樣的全塑料包裝，所以散熱片的安裝需要使用絕緣墊片或雲母片，固定螺絲也要使用專用的絕緣墊片，且強烈建議使用散熱膏使TDA7294跟散熱片的導熱性逹到最高，安裝好後最好用三用表的歐姆檔量一下，TDA7294的散熱片跟安裝的散熱片間是不導通的。
電源變壓器：
如果要使這個放大器的功率能達到最大，電源變壓器最好使用輸出在24V-0-24V至27V-0-27V之間，使用於BTL時，我覺得24V-0-24V較好，電流在4~6A左右。,約為300W的變壓器。但如果你的使用不會在連續的大功率，那電流小一點的也可以。
注意板子上電源輸入端子的接法，由上而下為AC-AC-0，比如使用24V-0-24V的變壓器，接法上至下為24V-24V-0。
當然變壓器如果能是環型的當然是很好的選擇，但成本過高，對一般入門者可能覺得花費太大，如果選用一般材料行常見的變壓器也可以，以下列出幾個可以使用的型號:
PT-40輸出 0-18V(0.6A), 0-12V(1.2A),0-12V(1.2A), 24V*2(全波1A),18V-24V*2(全波5A)。
PT-42輸出 0-18V(1A), 0-12V(1.5A),0-12V(1.5A), 24V*2(全波1A),28V-30V*2(全波6A)。
PT-43輸出 0-18V(1A), 0-12V(1.5A),0-12V(1.5A), 24V*2(全波1A),24V-32V*2(全波6A)。
完工後的測試：
完成後的動作，先不要接喇叭來試，正常的情況下TDA7294在開機後，在沒有輸入時，輸出應沒有直流成份，可以三用表轉到DC的小電壓檔，去量電路板上喇叭輸出的端子，應該是接近0V，這時就可以放心接上喇叭箱 。
如果輸出出現直流，那接著當然要檢查電路了! 從電源檢查起，看看CP6,CP5(10000uF)的接腳上有沒正常及相同的電壓，比如使用24V-0-24V的變壓器時，電容上應有約34V的電壓，如果OK，再看看連到TDA7294電源的腳位，對地有沒有相同的電壓，在TDA的第7,13腳應量到約+34V，第8,15腳應量到-34V。順便也可以量量OP的的供應電壓，在每個OP的第8腳，應量到+15V，OP的第4腳，應量到-15V。

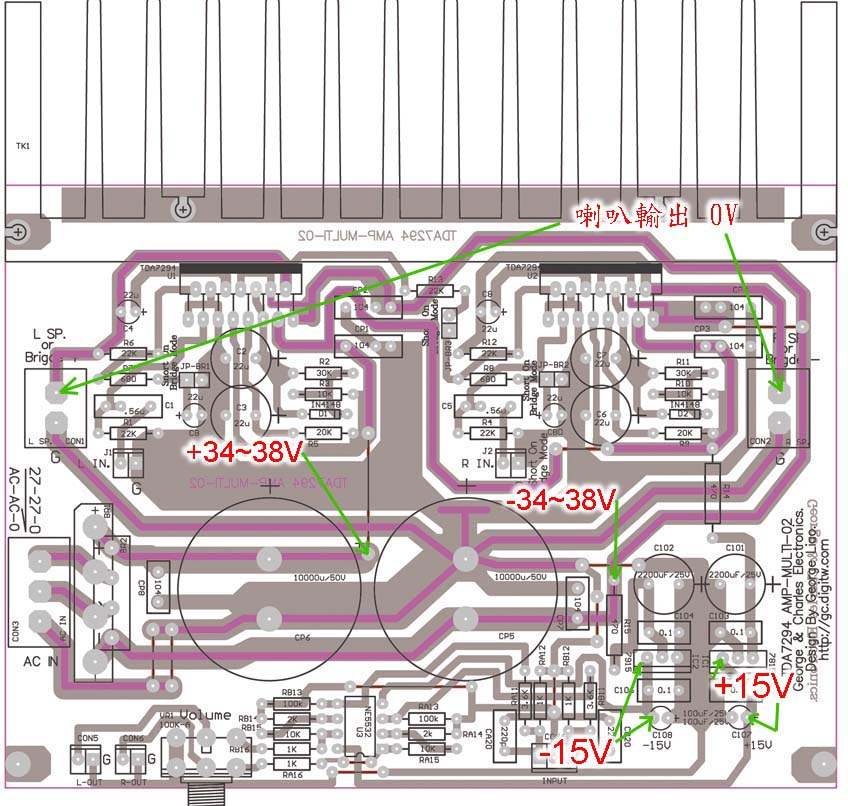

也可以對下圖來量一下幾個電壓測試點:
訊號接線:

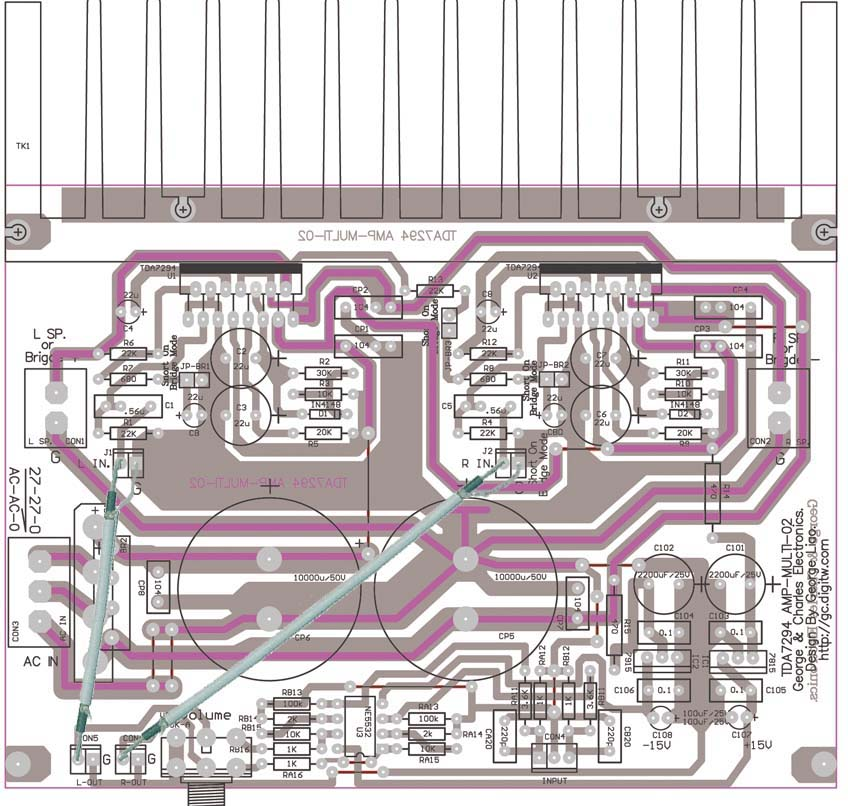

由於這個電路板ＬＡＹＯＵＴ上的前級跟後級的電路是分開的，前級的輸出在電路板上並未直接接到後級的輸入（方便選擇雙聲模式或ＢＴＬ模式），下圖為使用於雙聲道時的接法，請參考，而且也請注意，使用隔離線時的接法，在我的照片上你們可以看到，前級接後級間的訊號隔離線線，只有一端要接地線(請注意隔離線的兩端)，有時新手在安裝前後級時會產生哼聲，就是兩端都接地的關係，有人會有疑問! 地線沒接訊號進得來嗎? 不是沒接，在電源的地方就已經共地了，再接一次容易造成地線的迴圈。
雙聲道時的接法
在接成ＢＴＬ時要如何來做呢？

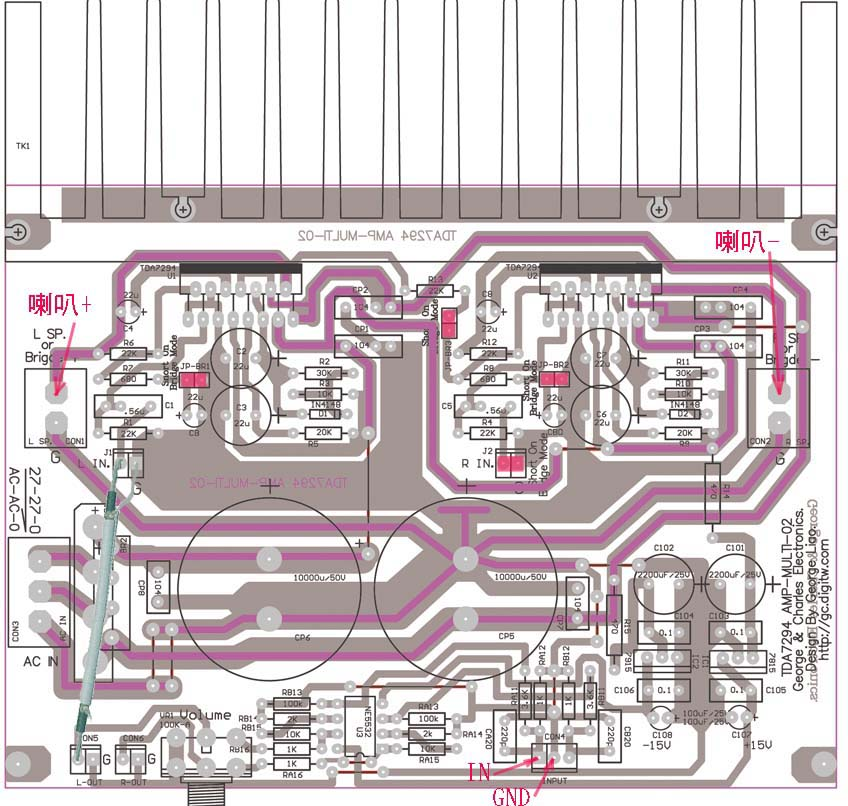

我們使用ＢＴＬ時信號只由左聲道的輸入點來送單聲道的信號，幾個紅色部份的ＪＵＭＰＥＲ把它插上，（含右聲道的後級輸入端），喇叭的輸出，由左、右聲道ＴＤＡ７２９４的輸出來接，如下圖，請參考：
以下是分享幾張我試做的照片:
試裝完成的作品 雲母片及絕緣墊片的安裝
銅柱跟散熱片結合 手洗的ＰＣＢ
如果你下載的是PDF檔，下一頁你可以看到完整電路圖及電路板底片圖，列印時請注意設定輸出比例為100%，不要有任何縮放，曝光時注意正反面，也就是印出的透明片放在感光線路板時，板面上的文字看起來是正常的文字，不是反字。
底片檔下載:TDA7294BTL-V2-BL.pdf
04/28/2008 By George Liao.
版權所有，請勿轉載
[喬治查爾斯電子電路網]
廠製ＰＣＢ如下：
PCB已製作完成，如果有需要的站友，每片以200元供應。
所以如果對電路板及零件有興趣的人，請直接在這裡發EAMIL給我: EMAIL:[email protected]
其它主要零件也可以供應:
TDA7294可BTL電路板—————200元/片
TDA7294(一組需2顆)—————120元/個 (*2=$240)
TDA7294用的絕緣墊片組————-15元/組
散熱片—————————185元/片(可能要自行鑽、攻螺絲孔)
NE5532(一PCB板需1顆)————–20元/顆
10000uF/50V(台)(一組需2顆)——–70元/顆 (*2=$140)
PT-40—————————-640元/顆
10A橋式整流器———————25元/顆
7815穩壓IC————————13元/顆
7915穩壓IC————————17元/顆
安裝記事
- 突然發現，我們這片送製的BTL TDA7294電路板上少了二段銅薄，雖然在我自己的成品上沒有任何故障發生，我還是跟大家說明、修正，也再說一聲SORRY!
少了的那條銅薄是接到TDA7294的第10腳，功能是靜音的接腳，雖說不影響播放，但怕會有不預期的問題，大家還是修正一下，如下圖，左右兩邊都少了一條線，請從背面將左、右的TDA7294各接一條跳線，由TDA7294的第11腳跳接至第10腳就可以了。
修正的圖:
- 強烈建議使用散熱膏，讓TDA7294跟散熱片的導熱性逹到最高。
