自己DIY的耳擴已經用了好多年了(站上之前那個增加延遲保護電路的HI-FI耳機放大器)，說實在的真的耐聽，又有換OP的樂趣，真的物超所值!

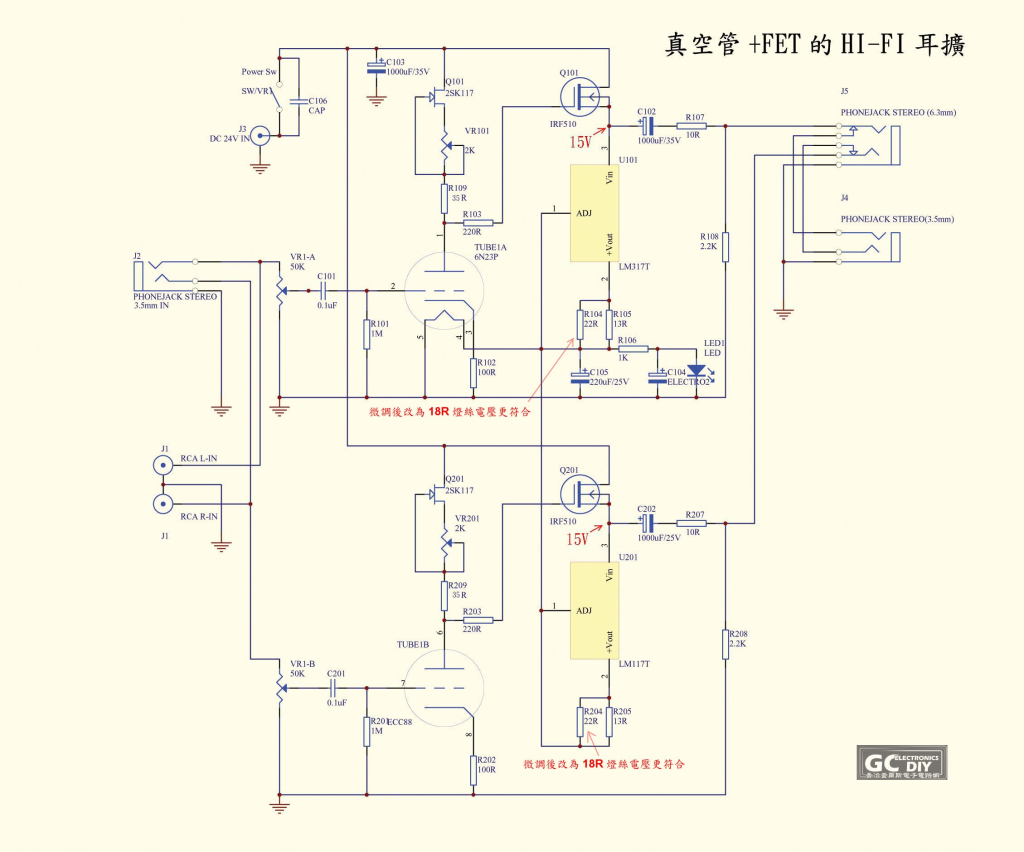

但想做真空管的耳擴也已經很久了，但是自己還是有怕高壓電的恐懼，所以希望做一個低供電電壓的真空管耳擴，找到了這個圖，只要DC24V的供電壓，使用了常用的三極真空管，再推動FET來做輸出，電圖路我重新繪製如下:
DIY配置重點說明:
- 說來零件真的不多，我選用的真空管為早期的蘇聯管6N23P，目的沒什麼，就是C/P值高，當然你們也可以選用相容的真空管，如6JD8、ECC88等等的相容三極管，但有些管子的燈絲電流要求較 不同，這時就要注意整流變壓器電流是否足夠。
- 由於電路的靜態電流就不小，所以限流用的LM317及輸出的FET都需要加上散熱片。
- 全機還有一個需要調整的地方，就是那個2K的VR，最好讓MOS FET在經退交連電容前的電壓為15V，後段會再說明調整的方法
- 輸入為了方便使用我保留了2個輸入的規格，一為3.5mm的插座(J2)，一為RCA的插座(J1)，但不再做選擇切換，使用者自行 擇一使用。
- 輸出的耳機座這次把3.5mm，6.3mm的耳機插座都一併設計在電路板上了，您可以使用其中之一來使用，2支同時插到插座時只有6.3mm的插座能輸出聲音。
- 音量VR選用了帶電源開關的可變電阻，也節省了一個電路板上的空間!
零件配置：

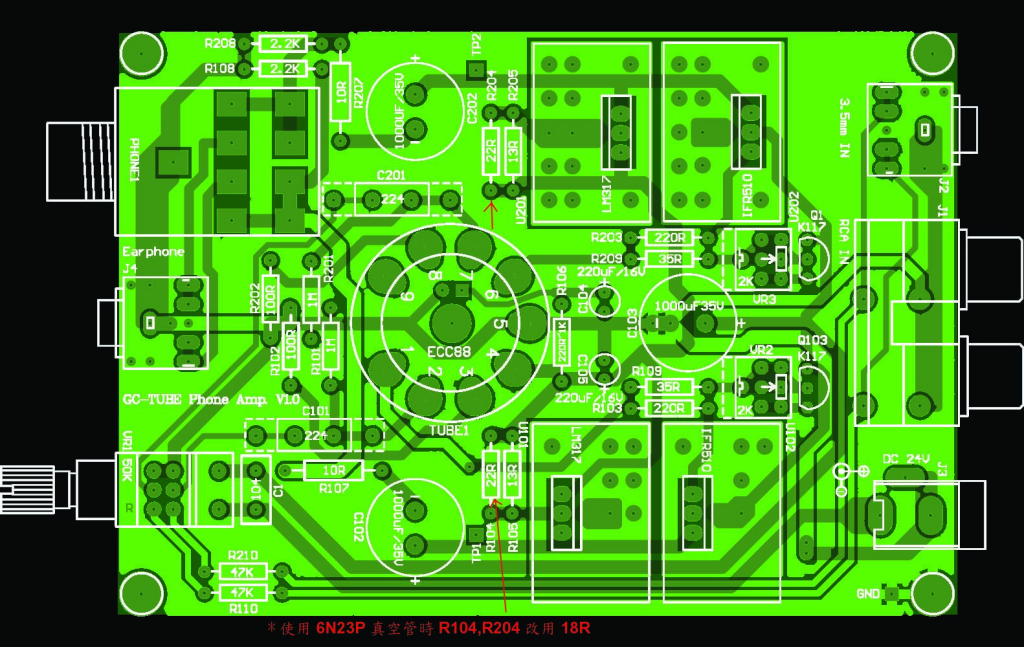

以下為電路板的零件配置圖及LAY OUT圖，大家可以參考看看，如有意自己LAYOUT的同好,也可以參考。
如要下載自製電路板的站友請下載:T&F-PA-BL.pdf
列印時請注意設定輸出比例為100%，不要有任何縮放，曝光時注意正反面，也就是印出的透明片放在感光線路板時，板面上的文字看起來是正常的文字，不是反字。且雙面板, 自己對一下上下層,其中上層的曝光時要反面過來。
以下幾張製作時的照片分享給大家:
零件清單:
| 編號 | 零件數值 | 數量 | 備注 |
| Q1,Q103 | 2SK117 | 2 | |
| U101,U201 | LM317 | 2 | |
| U102,U202 | IRF510 (MOS-FET) | 2 | |
| 散熱片 | TO-220使用 | 4 | U101~U202用 |
| M3螺絲 | 5mm | 4 | 鎖散熱片用 |
| C1, | 0.1uF(104)金屬皮膜電容 | 1 | |
| C101,C201 | 0.22uF(224)麥拉(或金屬皮膜)電容 | 2 | |
| C102,C103,C202 | 1000uF/35V電解電容 | 3 | |
| C104,C105 | 220uF/16V電解電容 | 2 | |
| R101,R201 | 1M | 2 | |
| R102,R202 | 100R | 2 | |
| R103,R203 | 220R | 2 | |
| R104,R204 | 22R(使用6N23P真空管時,改用18R) | 2 | |
| R105,R205 | 13R | 2 | |
| R106 | 220R~1K(零件供應為220R) | 1 | LED的亮度限流 |
| R107,R207 | 10R | 2 | |
| R108,R208 | 2.2K | 2 | |
| R109,R209 | 35R | 2 | |
| R110,R210 | 47K | 2 | |
| VR1 | 50K雙連帶開關 | 1 | |
| VR2,VR3 | 2K小型精密可變電阻 | 2 | |
| CON5 | LED | 1 | 由板下方安裝 |
| J1 | RCA座 | 1 | |
| J2,J4 | 3.5mm耳機座 | 2 | |
| J3 | DC座 | 1 | |
| PHONE1 | 6.3mm耳機座 | 1 | |
| TUBE1 | 6N23P (NOS) | 1 | |
| 真空管座 | 小9腳 | 1 | |
| 旋鈕 | 1 | 自備(零件包中不含) | |
| 銅柱 | 4 | 自備(零件包中不含) | |
| Adapter | DC 24V /1A | 1 | 自備(零件包中不含) |
DIY注意事項：(請一定要看!)
- 如果使用廠製板製作這個耳擴，其實很簡單，反正零件都是一個蘿蔔一個坑，注意焊接就好了，烙鐵的選擇我建議使用45W~60W之間的烙鐵，零件儘量插到底焊 除了讓零件更穩固外冈可把干擾降到最低；很多新手很怕在焊接時把零件燒壞，但其實零件沒那麼不耐焊，新手們怕把零件燒壞，在焊鍚時反而因時間不足，焊得不完美，然後再同一個地方反覆焊，最後反而把電路板把銅箔給弄的支離破碎，所以最好一次停留時間長一點，一次完成焊點的錫焊。
- LM317及IRF510需鎖上散熱片，最好上一點散熱膏 ，或直接墊一片矽膠絕緣片。
- 廠製板上背面部分路徑我留了些噴鍚的空間，可以確保主電流的供電能力，大家可以在上面上一層錫，但可別太厚，薄薄一層即可。
- 另外我在電路板上真空管的位置下方留了LED的孔位，你們可以把LED反折安裝在板子下面，我自己用了紅色的LED來染紅真空管，也可當它是電源指示，覺得很夢幻！

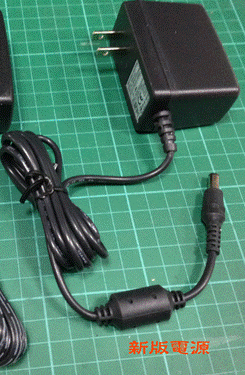

- 電源的選用，我們是使用DC 24V的直流電源供應器(Adapter)，在測試時,我花了很多時間，一開始隨便找了一顆24V1A的Switching 電源，結果串進高頻的雜音進來，所以本來放棄了使用交換式(Switching)電源，但手邊找得到的傳統變壓器都有電壓過高的問題，明明規格寫的是24V1000mA,結果一量32V，上了們這耳擴後降為29V, 還是太高.@@…廠商說一般怕負載一大會壓降, 他們都把電壓做高一點，又請廠商調整的做了幾次的樣品，再試都一樣不好用，很難得到滿意的電壓， 後來這供應商請我試他們一款新版24V1A交換式電壓，說還是安規電檢都通過的，雖有點貴，但結果一試很滿意，人家這顆就沒有高頻雜音，算是滿意了…
- R104,R105從電路圖中可以看出來是併聯的，R104,R204原圖使用的數 值是一個22R(歐姆)併聯一個13R為的是得到更精確的阻值，這組電阻配合LM316做為限流的工作，讓真空管的電流在額定的電壓電流中運作， 若配合我能供應的6N23P這顆雙3極管的電流目前的數值 可以改為18歐姆，如果您不是使用這個型號的真空管，而是換用了其它的相容管，因 使用LM317定了電流, 所以在真空管燈絲上的電壓可能不是6.3V了，此時你就要適時的改變這兩顆電阻，讓真空管燈絲上的壓降為6.0~6.3V。 (註記, 把有網友更換真空管型號時在此說明:vincent0610網友使用過Tesla E88CC code37(此阻值可以不更換或使用阻值在20~23歐姆間的電阻替換 )
- 調校：因為這個電路使用單電源，輸出要經電容來退交連，本來認為電容之前的電壓應接近1/2 VCC，但原圖的調整建議電壓是15V，可調整板上的2K VR(VR2,VR3)來達成，但因真空管有預熱時間，雖開機約30秒就有正常聲音，但最好等待再久一點的時間再來調校，建議開機2~5分鐘後再進行調整，或多次調整看看；電壓測量點在LM317的第3腳，在電路板上我有留測試點，2個聲道分別調整，TP1測點調整VR2，TP2測點調整VR3，把電表調DC檔，此時也不要插上耳機，量取測點對地的電壓，調整2K的可變電阻，讓電表的指示值接近15V DC。這樣大概就大功告成了。因為屬A類運作，使用時散熱片的溫度不小, 但別擔心這小燒包! OK的。
- 聲音的效果如何呢? 感覺上推力十足，聲音中規中矩，中低頻也表現不錯! 也算是高C/P值的耳擴了!
- 因屬OTL擴大機, 所以輸出的交連電容在開機一定會有一段充電的過程，所以耳機會有一聲”啵”聲，我用了一陣子,都還OK,沒有傷到我的耳機，如果你擔心這聲音，可以開機後一陣子再插上耳機。

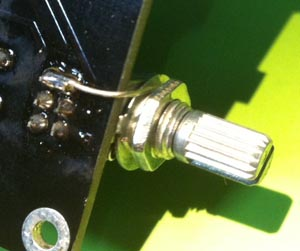

- 目前因沒裝機殼, 所以沒法接機殼地，所以在手接近或碰觸音量旋鈕時可能會有干擾，建議可以從下方VR的地腳(第1腳)焊條導線來鎖在VR上，如下圖:
- 另要注意的是因真空管屬高阬抗輸入,在沒外殼的情況下, 較容易受外界干擾而有啍聲,除了上述說明VR金屬部份接地弄好之外,如果能用一金屬板做為耳擴的機座並接至電路板的地端,雜訊即可大大減少.
零配件供應:
因為自己也覺得很滿意，就直接製作廠製電路板了！
零件供應:
TUBE P-AMP廠製電路板空板每片 $220.
零件包(零件如零件清單所示 不含銅柱及電源，為了方便，6N23P (NOS)真空管及管座也包含在裡面了,內含的電阻全部為精密電阻)每套 $850.
專用DC24V/1000mA 交換式(Switchingo含CHECK-磁心)電源供應器代購 $280.
運費另外加約 $65.
