光耦合器測試電路--Optocoupler tester

光耦合器的運用廣泛,這個測試電路依據光耦合器特性,設計一個方便的光耦合器測試電路,該電路簡單、準確,使用方便。

電路原理:

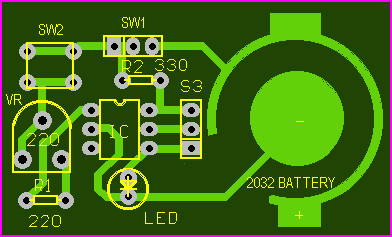

當電源SW1接通時,LED不發光。按下SW2LED會發光。調VRLED的亮度會有變化,表示光耦合器是好的。印刷電路板圖如下圖,電池採用電腦中CMOS記憶電池相同的2032 , 3V電池,電池安裝在印刷板的銅箔面,用銅片扣住並焊好即可。

本印刷板適合用於一般通用腳位的TLP621TLP521TLP321TLP124TLP121PC817PC713PC617ON3111ON3131以及TLP332TLP532TLP632TLP634TLP732CNX82AFX0012CE,在使用4腳的光耦合器器時把S3 JUMPER12腳短路;在使用6腳的光耦合器時請把S3 JUMPER23腳短路。
