HI-FI耳機擴大器(耳擴)含延遲保護-V3.0 2016/9/13

這個耳機擴大器的DIY電路大家應都很熟悉了吧! 站上這個電路板已經至少3次的再版，每次要再製電路板時我都會再依零件取得及效果或是操作的方便性做一點小修改，有做過的人也都知道這個DIY可以讓入門者在最小的風險下開始DIY之途，雖說是入門，但有用過的人也都會到這小小的耳擴效果還真不錯，且又可玩換OP的樂趣，算是最C/P值很高的DIY了，所以可以說是入門者的最好選項了！

這次再版做了一些小修改，主要是音量及音質的可變電阻改為小型密封式的，可以縮小些體積之外，密封式的壽命也較長。另外把開關跟音量VR也結合在一起了，輸入原來都是用RCA座，因為現在使用者的音源大都來電腦、手機、及一些隨身播放器，所以輸入座我也把它改成立體的3.5mm耳機插座，方便使用者。

至於延遲保護指的是什麼呢? 我來解釋一下，一般我們使用單電源供電的音響電路，由於要阻斷原電路輸出的1/2 VCC直流，所以一定要加上一輸出的退交連電容，讓直流不能通過，才不會把耳機給燒了！但是事實上是這樣的，電容器在沒有充電時兩端的電位是一致的，也就是一開機時，它的輸出電壓也是1/2VCC(對地)，但由於輸出我們接了負載(喇叭或耳機)，這電容就會經由這負載對地來充電，當電容充飽後，它的電位就會成為0V了，但這就是為何常有音響設備在開機時喇叭或耳機會聽到一聲「啵」的原因了，因這時電容的充電電流是經過負載(耳機)的，為了消除這聲音，我設計了這延遲電路，在開機時延遲了幾秒鐘，利用繼電器的雙向開關，把電容的輸出轉到一顆150R的電阻上，用這電阻替代了原來耳機的路徑來充電容的電，充飽後，繼電器把輸出轉向至耳機，這擾人的「啵」聲就不見了！

**舊版資料我沒刪除，需要的人也可參考: http://www.gccircuit.com/new_page_14.htm

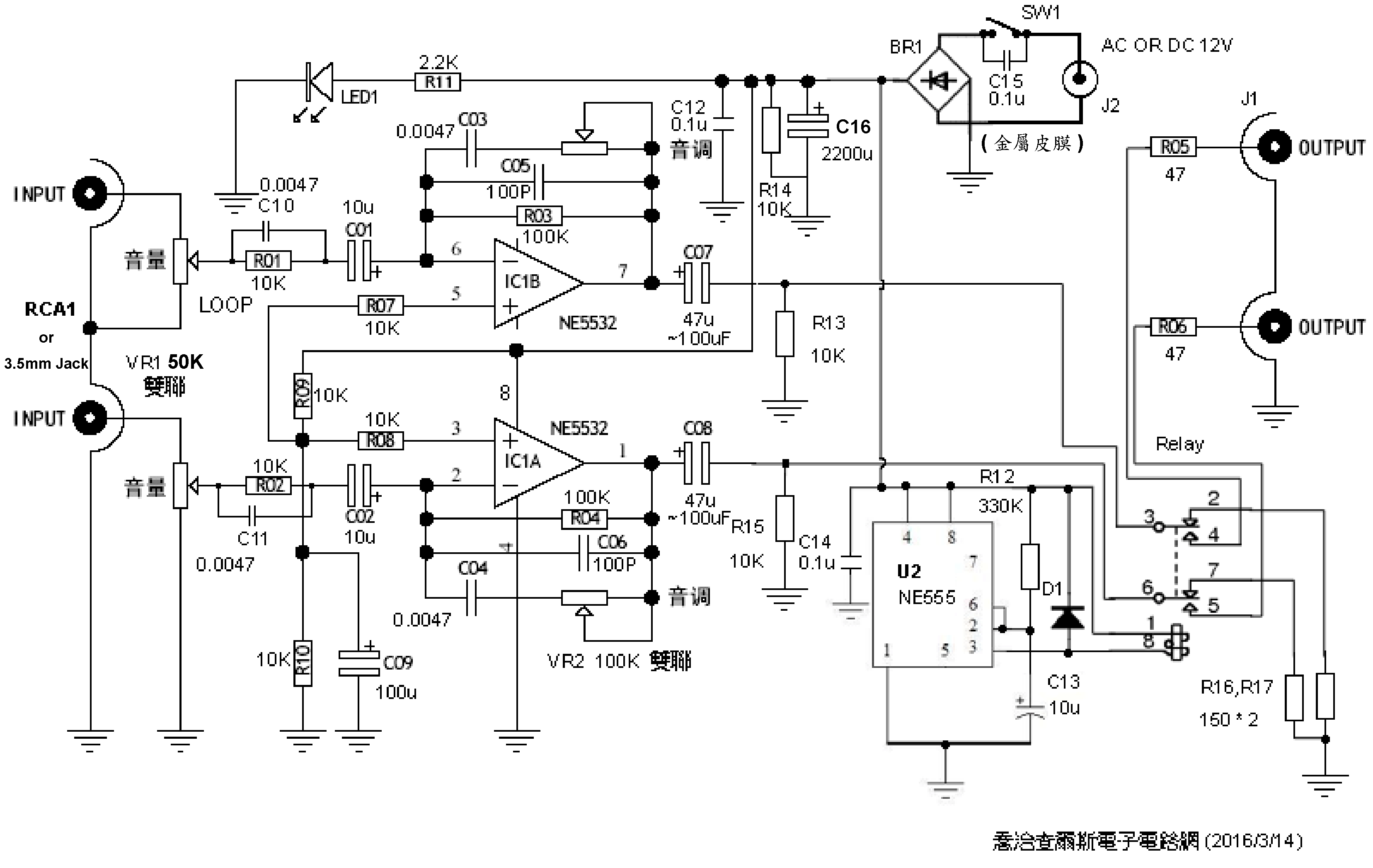

電路圖跟原來的差不多，如下：

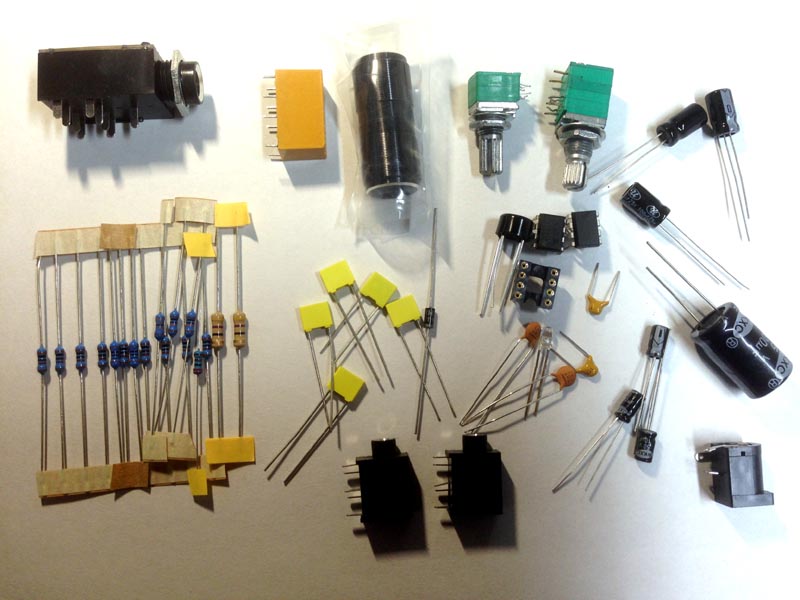

零件清單如下：

IC1	NE5532 * 1	小型12VDC繼電器	雙刀雙閘 * 1
IC2	NE555 * 1	LED	1
R1,R2,R7,R8,R9,R10,R13,R14,R15	10K * 9	C3,C4,C10,C11	0.0047(472) * 4
R3,R4	100K * 2	C5, C6	100P * 2
R5,R6	47歐姆1/2W * 2	C12,C14	0.1uF * 2 (積層)
R11	2.2K * 1	C15	0.1uF金屬皮膜*1
R12	330K * 1	C1,C2,C13	10uF * 3
R16,R17	150歐姆 * 2	C7,C8	47uF or 100uF * 2
VR1	50K雙連 (帶開關)* 1	C9	100uF * 1
VR2	100K雙連 * 1	C16	2200uF/25V * 1
BR1	橋式整流 * 1	DC座2.1mm	* 1
D1	1N4001(1N4007) * 1	耳機插座	6.3mm耳機插座* 1
輸入座	3.5mm立體耳機座 * 1	電源供應器	12V-18V (自備)
旋鈕	* 2	銅柱	* 4(自備)

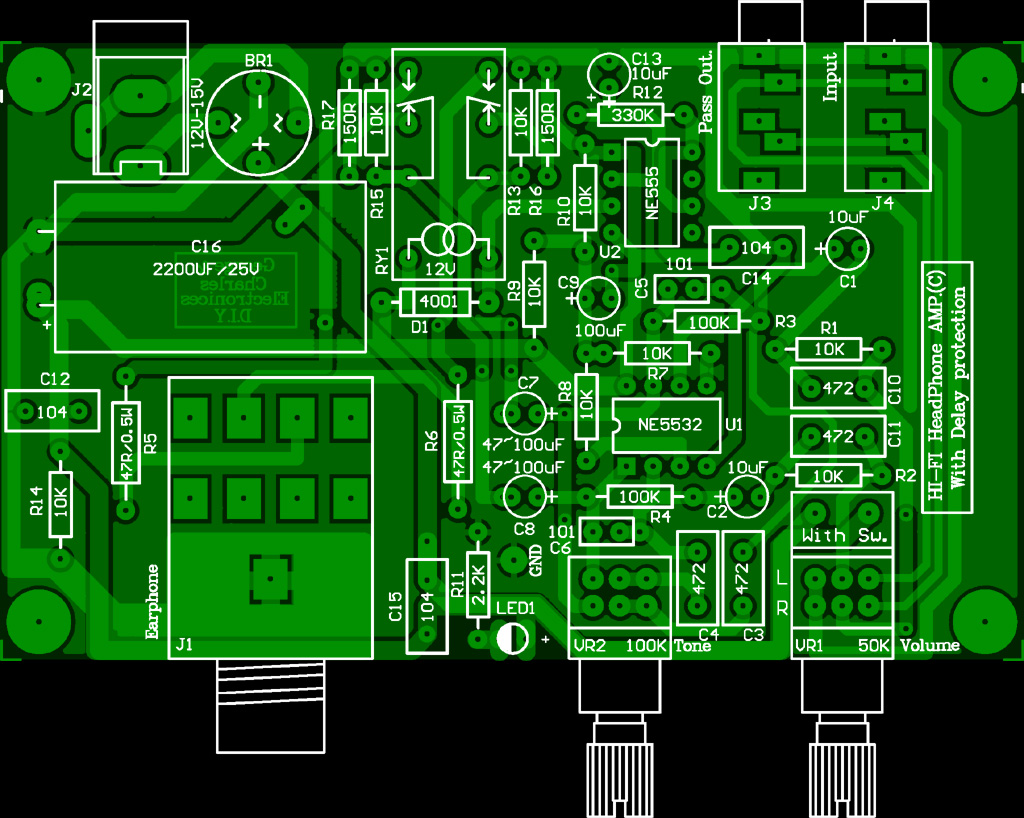

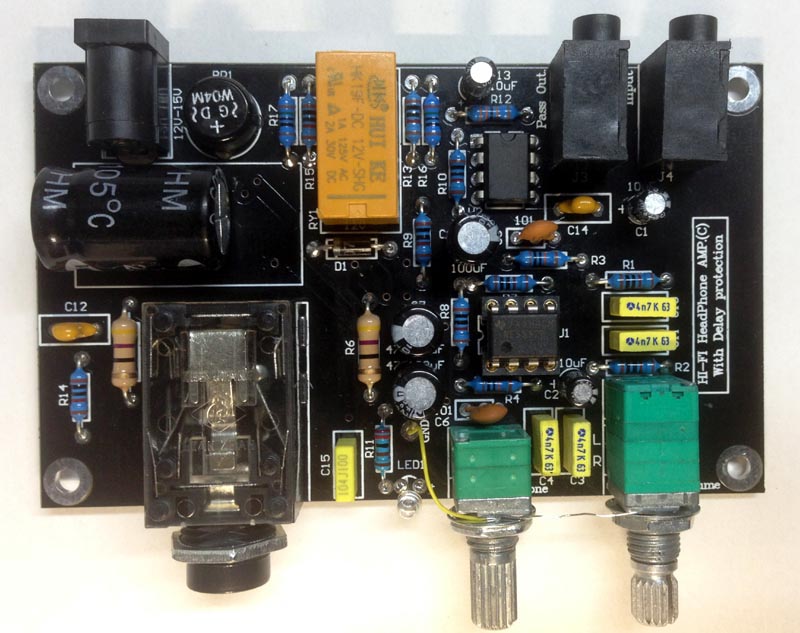

電路板及零件配置如下圖：

電路板底片檔下載:hifi-mf2.pdf

可以列印在描圖紙來製作感光電路板，注意列印時要取消自動縮放(頁面縮放選[無])，不然洗出來的板子就不一樣大了，印出時是雙面板圖，所以印在透明片後要曝光時要注意是那一面，上下確實對正後再曝光，且兩面的曝光時間要一樣。

注意事項：為減少安裝問題,建議一定要看

零件焊接有時對新手有困難，提醒一下，雖說零件怕長時間過熱，但新手常因焊接時間大短，使得焊點除了不好看外還容易假焊，所以別太擔心，零件沒那麼伯熱，時間久一點，讓錫能完整的擴散到銅箔及焊腳上，焊點的形狀最好呈”山”型，不要為”珠”型，這樣不好判斷有沒假焊!
安裝時請注意部份有極性的零件，比如二極體及電解電容等……

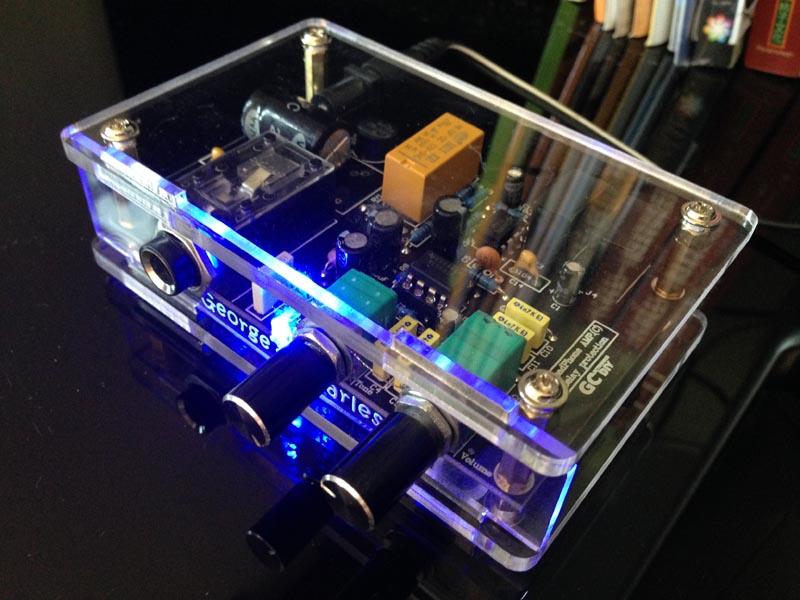

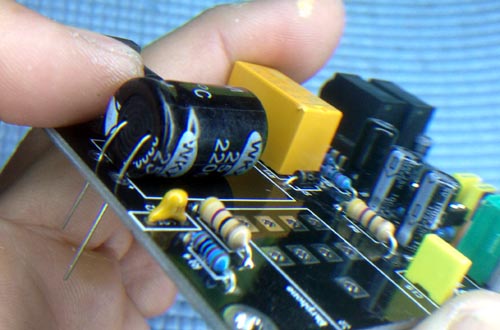

2200uf/25V的電容建議以側倒式安裝，也可以上點膠來固定，這樣的目的是讓完成後的成品可以降低高度，以配合為它設計的壓克力機殼。

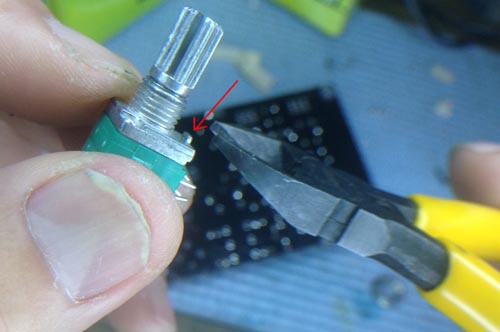

為方便以後安裝機殼，建議把VR前方這定位凸點剪掉:
由於這個電路的電源輸入都有經過一橋式整流，所以不管使用AC或DC的電源適配器(Adaptor)都可以，但如果你要使用AC的Adaptor建議的電壓為9~12V，且可以加大C的容量，如改用3300uF/25V。

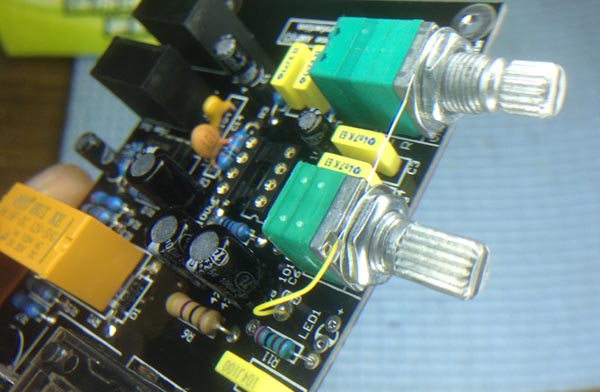

為避免因手接觸VR時產生環境干擾"哼"聲，可以把VR固定螺鎖上導線並焊至電路板上的GND位置。

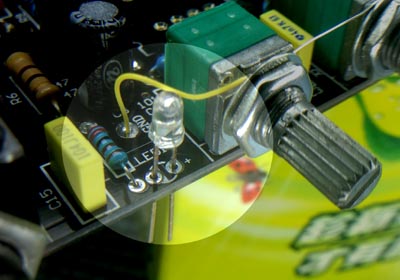

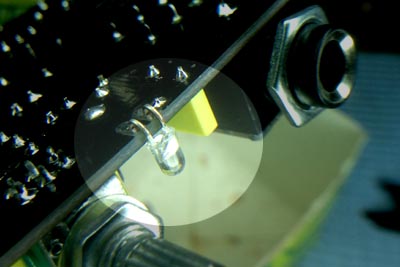

LED的安裝正常安裝如下左圖，但如果你有可能要安裝我們推出的壓克力殼套件，建議改焊下方右圖方式，焊在電路板下方再倒折，到時壓克力這位置會留一孔位，LED卡進這位置，可以從這裡產生導光、散光效果。
如果你的電路板是自製的，清注意在音質(TONE) VR的下方最好墊一膠帶，因為VR前端有部份金屬部件，怕與下方電路板銅箔的路徑接觸造成短路，如果是廠製板因已有防焊層就不用理會。
這版本的輸入(Input)以3.5mm的立體耳機座為插座，並預留一個Pass Out插座，以方便你可以再延申至電腦喇叭或其大擴大機，不用耳機時也可用喇叭播放，省得再拔插插頭。
TONE VR調整到最右方時耳機的高音效果達到最大，如果你還是覺得不夠，可以把C3、C4換成較小的容量，比如0.0022uF(2n2)或是0.0001UuF(1000p,1n2)。
