LM1875 DC SERVO AMP. (擴大機)

DIY你的個人HI-FI擴大機:LM1875 DC SERVO Amplifier.

年下來,站上支持度最高的擴大機是LM3886 DC SERVO AMP. 因為它的音質甜美,C/P值算是超高的了,只要喇叭不要太差,它給你的回饋實在是太值得的;但由於不是每個人都需要那麼大瓦數的後級擴大機,所以這次再規劃較低瓦數的LM1875擴大機,這顆功率IC音質也是深獲好評的功放IC,其實之前本站也有做好含有音質控制的LM1875擴大機電路,但在那個分享上我並沒有加上DC  SERVO,只能以外加的方式來把DC SERVO加上,所以這次我們以類似LM3886的方式把DC SERVO加到LM1875!

DC SERVO電路有什麼好處? 除了可以把輸出的直流自動調整至近乎是0V外,實際體驗過的人都能感受聽感上整體的細節豐富多了,低頻可以直潛而下,中頻厚度可能因為空氣感及音場的影響,變得更為厚實,人聲更加有韻味。高頻清晰些,但絕不是增強的清晰,我們在電路中沒有加入RC的音控電路,而是它的細節變多所造成的聽感。

電路一樣是本著我們站上的一貫做法,高C/P! 讓大家能夠有最高的完整度及DIY成功率,電路非常精簡,我想就算是入門者也能輕鬆的完成!



電路圖:

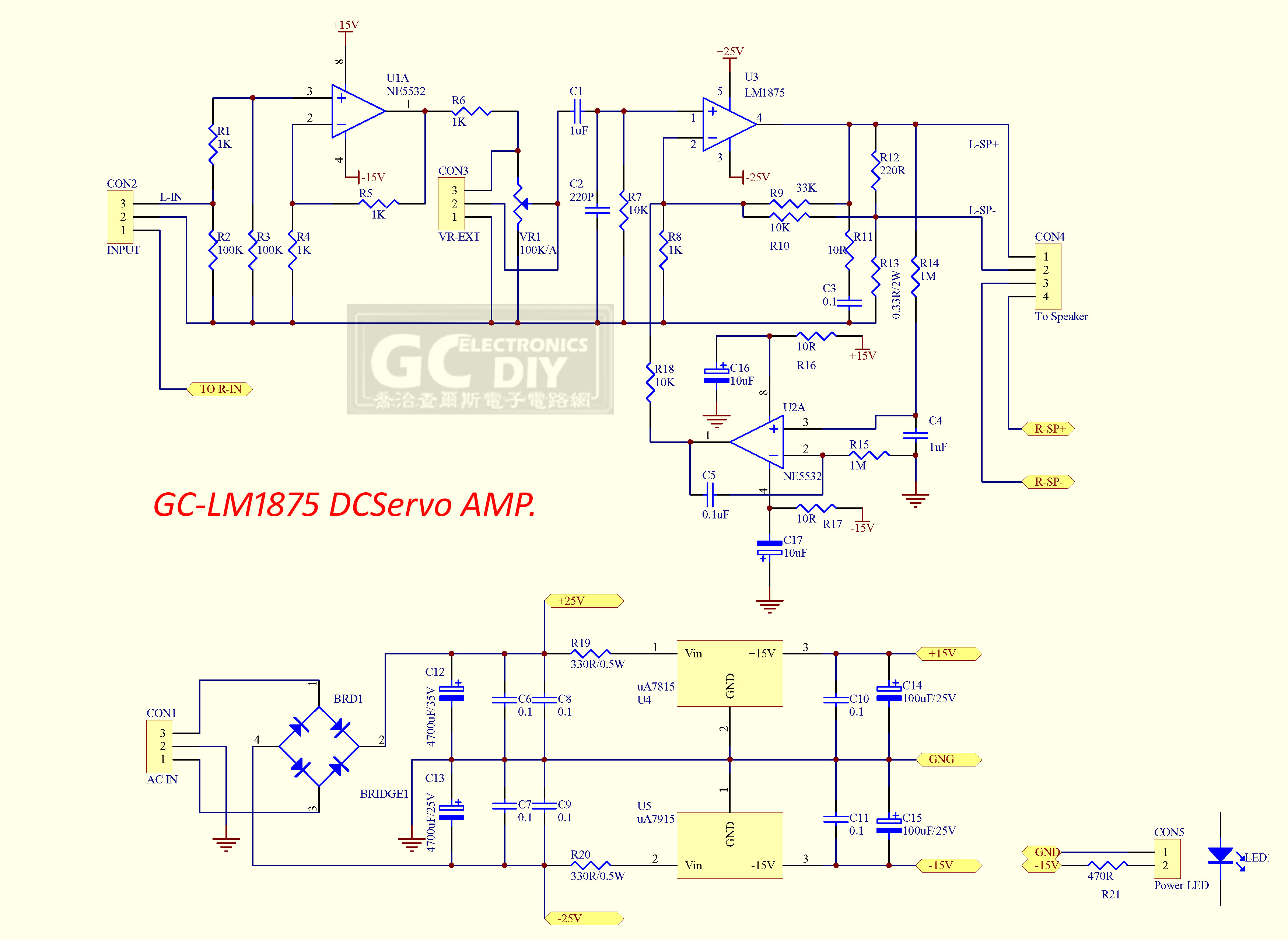

以下為電路圖:

前後級的部份我只畫出一個聲道,另一個聲道是對稱相同的,U1A為輸入的緩衝及前級,電源分後級及前級,後級我們直接由變壓器整流、電容穩壓後供應LM1875的電力,前級的電源為+-15V,我用簡單穩壓IC78157915來達成。

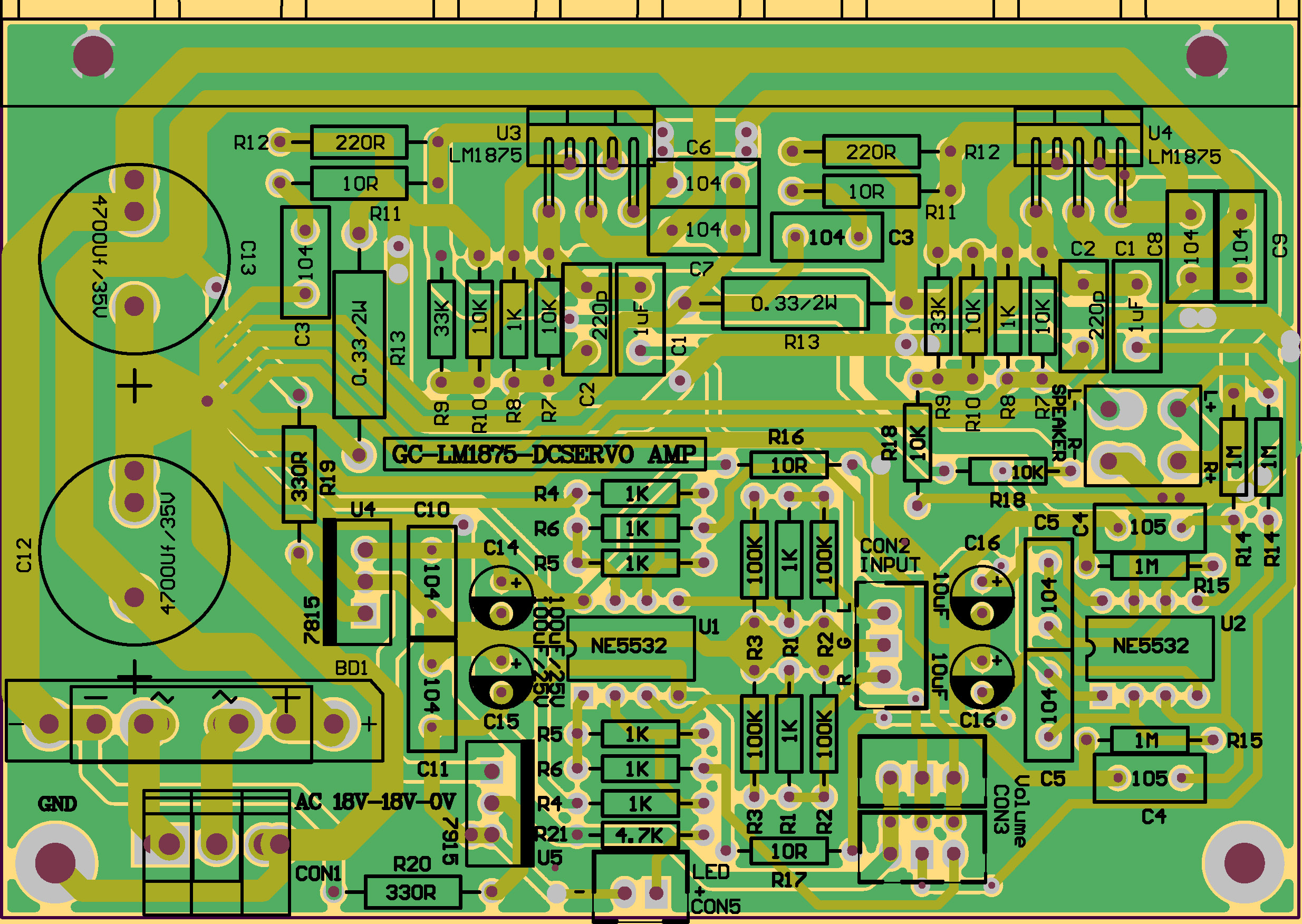

電路板零件配置:

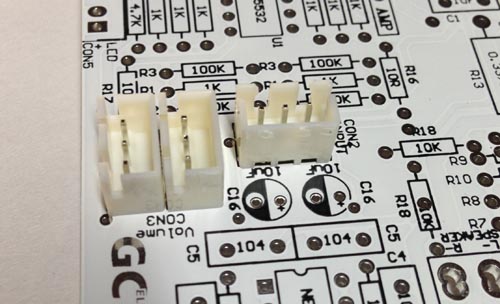

夠精簡吧! 輸出在右側方,你除了可以把導線直接焊出外,也可以用方4針的插座,這是跟電腦內的4PIN電源相同的接頭;音量VR的位置我留2個小白3PIN的插座可以外接至音量VR,但板子上一樣有相容的孔位,可以直接把小型密封VR直接焊在板子上;LEDCON5一樣可以外接電源LED或直接把LED焊在上面;電源端子可以適用2種腳距的接線端子,注意的是使用18-0-18 ACV的變壓器,接到端子的順序是不同的,0V要在最右方,為18-18-0,請小心。

零件清單如下:

LM1875 DC SERVO AMP. 零件清單

1K

10

R1*2,R4*2,R5*2,R6*2,R8*2

10uF/25V

2

C16*2

100K

4

R2*2,R3*2

100uF/25V

2

C14,C15

33K

2

R9*2

4700Uf/35V(日系)

2

C12,C13

10R

2

R16,R17







10K

6

R7*2,R10*2,R18*2

NE5532

2

U1,U2

330R

2

R19,R20

LM1875(正)

2

U3*2

4.7K

1

R21

7815

1

U4

1M

4

R14*2,R15*2

7915

1

U5

220R/0.5W(碳膜)

2

R12*2

撟式整流(立式)

1

BD1

10R/0.5W(碳膜)

2

R11*2







0.33R/2W(碳膜)

2

R13*2

3PIN電源端子

1

AC IN







3PIN小白座

1(3)

CON2,(COM3*2)

1uF金屬

2

C1*2

2PIN小插座 或LED

1

CON5外接LED

220p

2

C2*2

8PIN IC

2

U1,U2

105積層

2

C4*2

SP插座(四方)

1自備

SP OUT

104(積層)

2

C10,C11

銅柱,螺母組

4自備



104(金屬 )

8

C3*2,C5*2,C8,C6,C7,C9

(散熱片)

1自備

FOR LM1875







TO-220絕綠組

2

FOR LM1875

*電阻無特別標註者為1/4W精密1%金屬皮膜電阻,有自備標注者表示不含在零件包內.

注意事項:

  1. 零件焊接有時對新手有困難,提醒一下,雖說零件怕長時間過熱,但新手常因焊接時間大短,使得焊點除了不好看外還容易假焊,所以別太擔心,零件沒那麼伯熱,時間久一點,讓熔錫能完整的擴散到銅箔及焊腳上,焊點的形狀最好呈型,不要為型,這樣不好判斷有沒假焊!

  2. 電源端子可以適用2種腳距的接線端子,注意的是使用18-0-18 ACV的變壓器,接到端子的順序是不同的,0V要在最右方,為18-18-0,請小心

  3. 完成後上電後,先不接喇叭,可以做個簡單的測試,看看輸出有沒直流輸出,你可以用萬用表的DC電壓檔來量喇叭輸的接點,應會在0.03V以下,這樣就沒問題可以接上喇叭了!

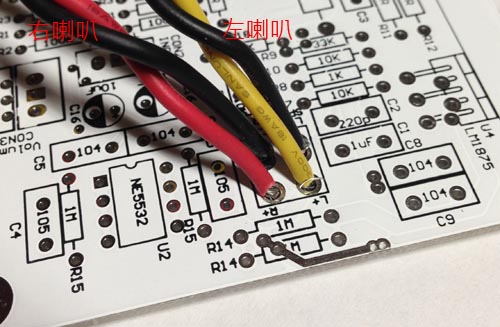

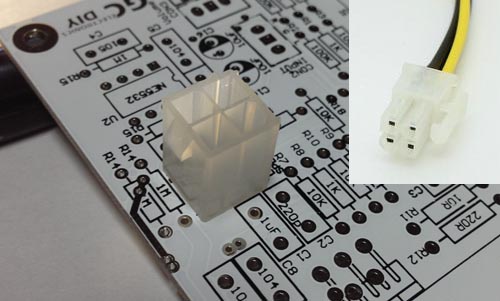

  4. 喇叭出線可以直接焊在電路板上(如下左圖),也可使用這樣的插座(零件包內不含,如下右圖)。

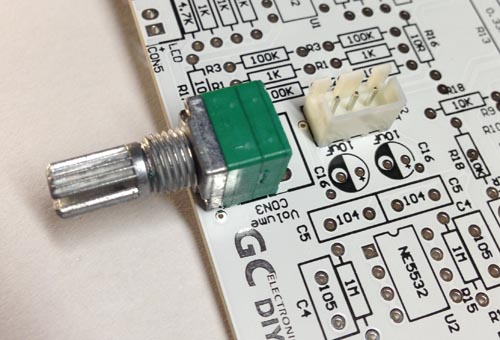

  5. 音量VR可以直接焊在電路板(如下左圖),或使用電路板上預留的孔位焊上小型3PIN插座(零件包內不含,如下右圖)可以以導線連接至VR,方便有機箱時延伸使用。

  6. 開機時會有短短的聲,別擔心!

  7. 如果你有自己規劃機殼,金屬機殼通常需要把電路上的地(GND)點跟機殼接觸,以這電路板來說,我已有在其中一個銅柱的鎖孔上做接地,所以如果你以銅柱把電路板固定在機殼上,那就不需要再做一次機殼接地了!

電路板底片檔: LM1875-DCSERVO-FILM.pdf

可以列印在描圖紙來製作感光電路板,注意列印時要取消自動縮放(頁面縮放選[]),不然洗出來的板子就不一樣大了,印出時是雙面板圖,所以印在透明片後要曝光時要注意是那一面,上下確實對正後再曝光,且兩面的曝光時間要一樣。

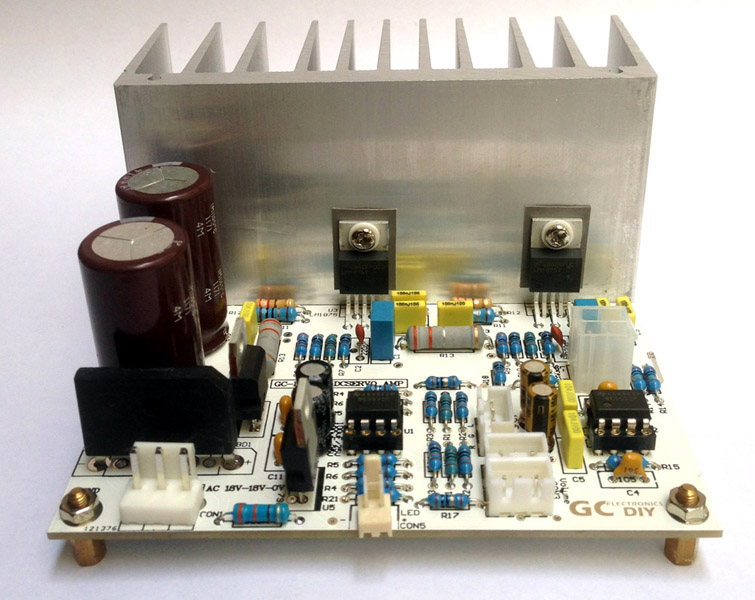

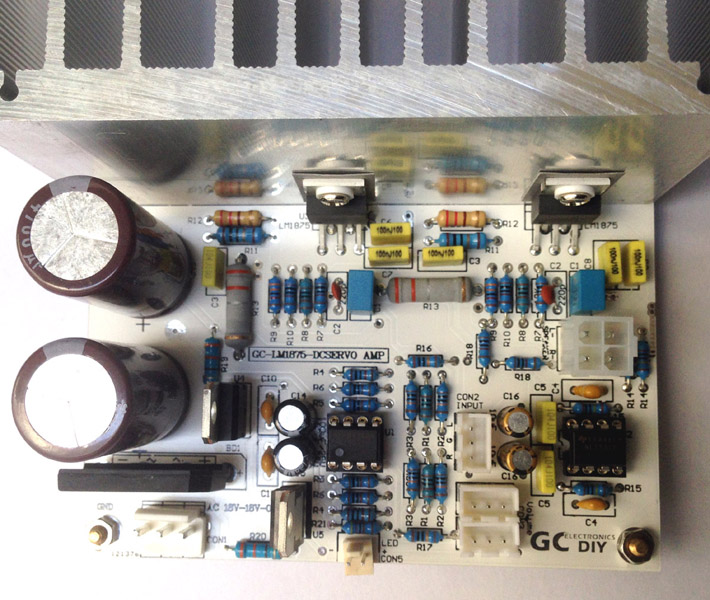

以下幾張完成焊接後的照片給大家參考:

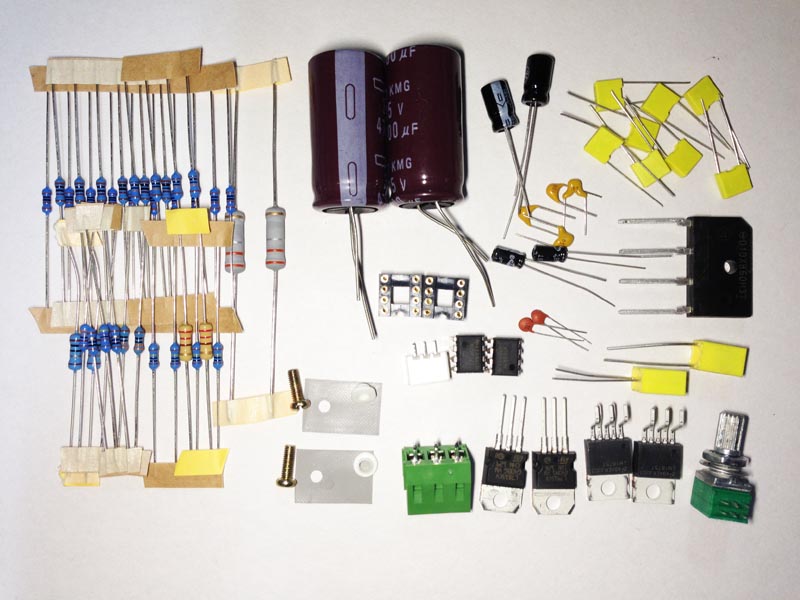

零件供應:
