紅外線遙控 - 256階Shunt音量及控制及音源 選擇器



(以下文件內容有未盡內容時, 會隨時更新，若站有友有發現錯誤或需加強部份也請來信告知)

自從上回製作了[128階數的Shunt音量控制器]之後,就有許多站友們,期待我們有更新功能的類似DIY分享，本來如果也能製作出,更多階數、可選擇訊號源、LCD顯示，也可以遙控,那不知有多好，無奈站長的程式功力太差，所以才一直沒這樣的作品。



還好,我們的Legion站友，分享了他的DIY精神,願意分享他的程式，我們重新定了一些操作模式，因大家都是業餘分享，也經多次的軔體及硬體的修正及測試，所以進度很慢，今天算是有個結果了。



先來説說硬體的功能及配置，可以參考以下的電路圖，分為兩組電路一為接收控制板，一為電源及繼電器板。

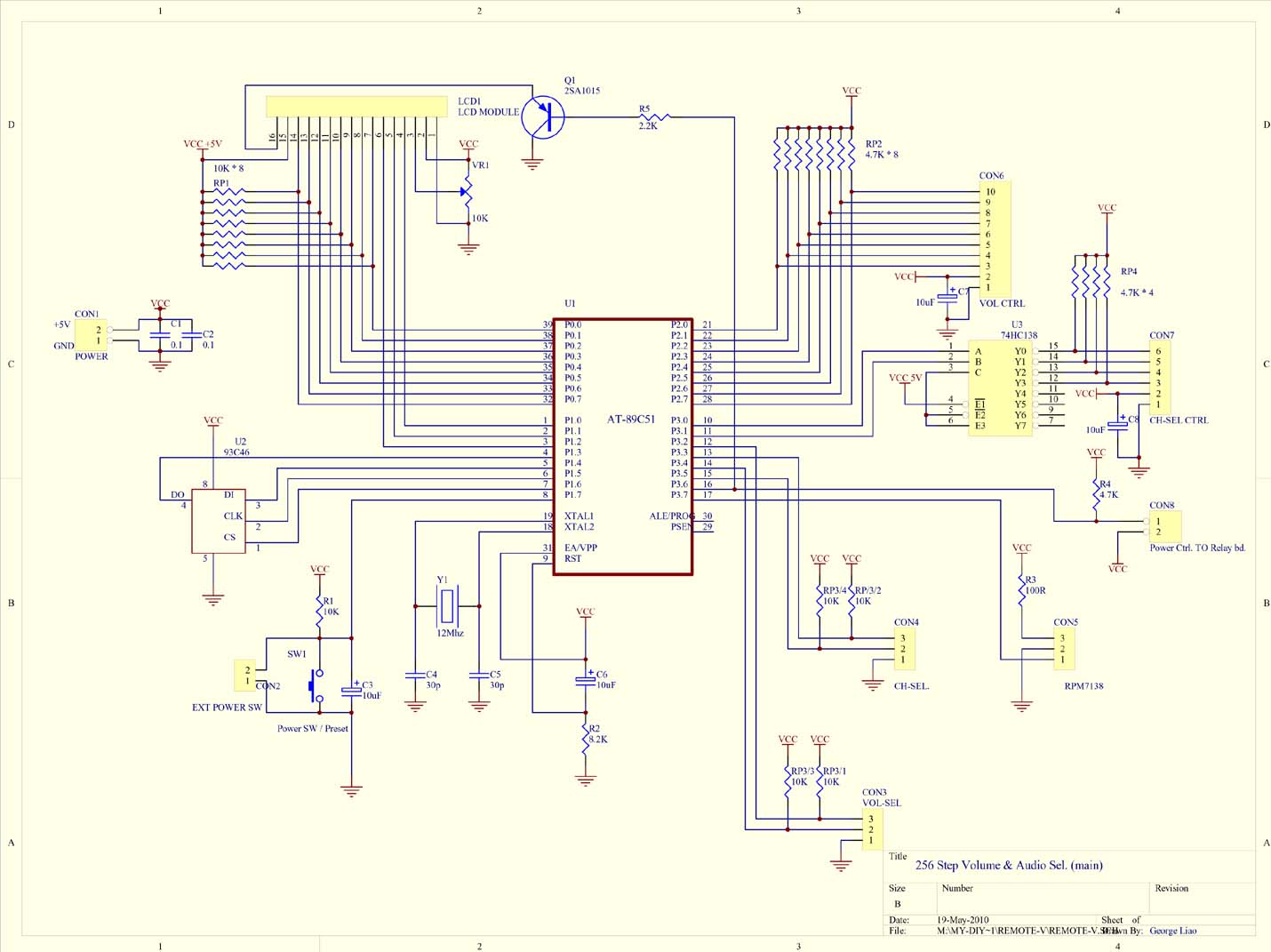

接收控制板:

(對著圖按右鍵後另存新檔後就是大圖)

基本接收及控制板上是以ATMAL的89C51 (89S51)為主控MPU，以16 * 2的LCD模組為操作顯示界面，可以控制256階的音量輸出，並可以有4個CH的音訊選擇，控制的方式跟以前使用VR來控制的方式不同，這次使用旋轉式的ENCODEAR(編碼器)為操控的方式，用左右旋轉的方向來改變音量大小或CH，用起來很順手。另加上紅外線搖控的功能，你可以先試試使用家中沒有的遙控器來試試，程式的部份,我們有加上學習的功能，只要編碼的格式符合NEC的編格式大都可以接受，學習模式中錄下的碼會儲存到93C46這顆FLASH RAM中，另外關機後也會記憶目前音量及CH位置於這個FLASH RAM中，操作方式我們後面再說明。

電源及繼電器板，使用AC 6-0-6V的變壓器供應，板子上整流後可經連接至主接收板的CABLE把電源一起連接過去，並提供繼電器電路的電源，繼電器的控制沒什麼特別的，而Shunt音量的控制方式,由一串等比的電阻串聯而成，大家也可以參考以前那個[128階數的Shunt音量控制器]。電路圖如下：

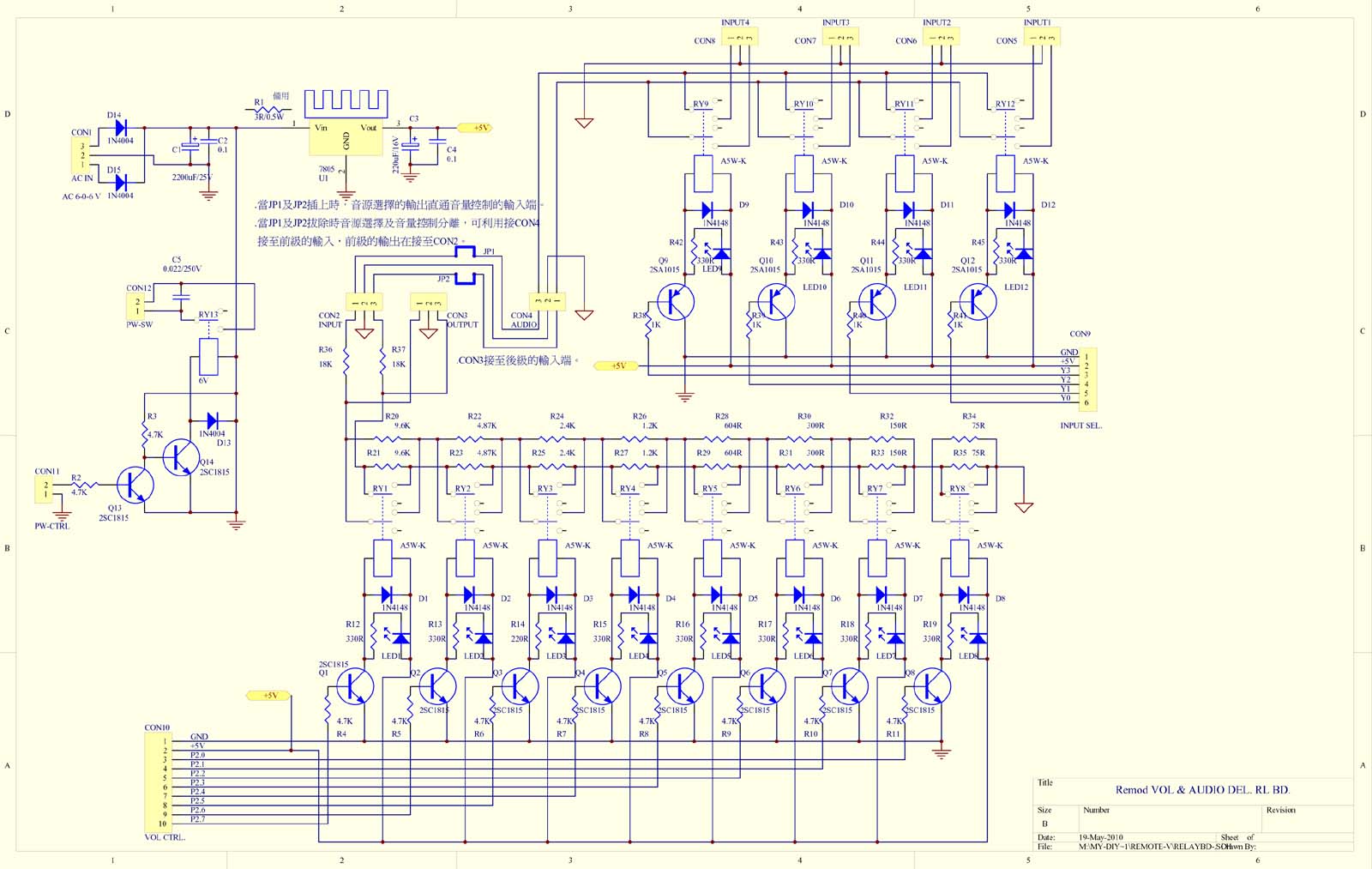

電源及繼電器板電源及繼電器板電路圖:

(對著圖按右鍵後另存新檔後就是大圖)

程式由我們Legion站友大力幫忙，雖不提供source code，但提供燒錄碼供大家自行下載使用，大家應感謝他的大力支持，我們才有這好用的東西。

下載燒錄碼:RemoteV.Bin  或

RemoteV.hex.txt (下載後另存新檔為RemoteV.hex)

電路板的layout也花了不少時間，零件配置如下，自行洗板者可以 下載底片圖檔，只是雙面板的製作，要花不少的精力，零件焊接也要行參考配置圖及電路圖注意貫孔，及零件雙面焊接的點，大家要自求多福! 多次CHECK！

因為公怖的文件中是完成修正的內容，以下是我試做的成品照片給大參考，有部份會跟最後完成的文件中的不同，原型板上修改的部份不少!

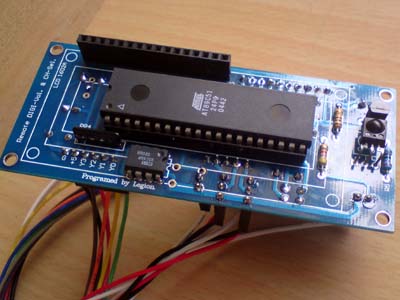

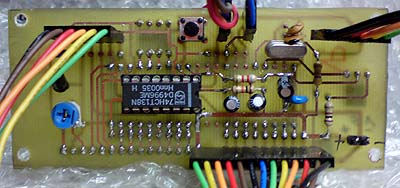

↑主接收板的零件配置圖，為了節省空間所以零件的配置是雙面都有焊零件的，

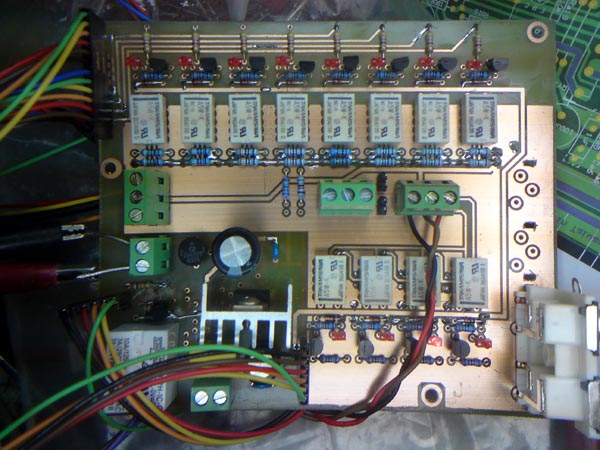

↑電源及繼電器板

零件配置圖如下:

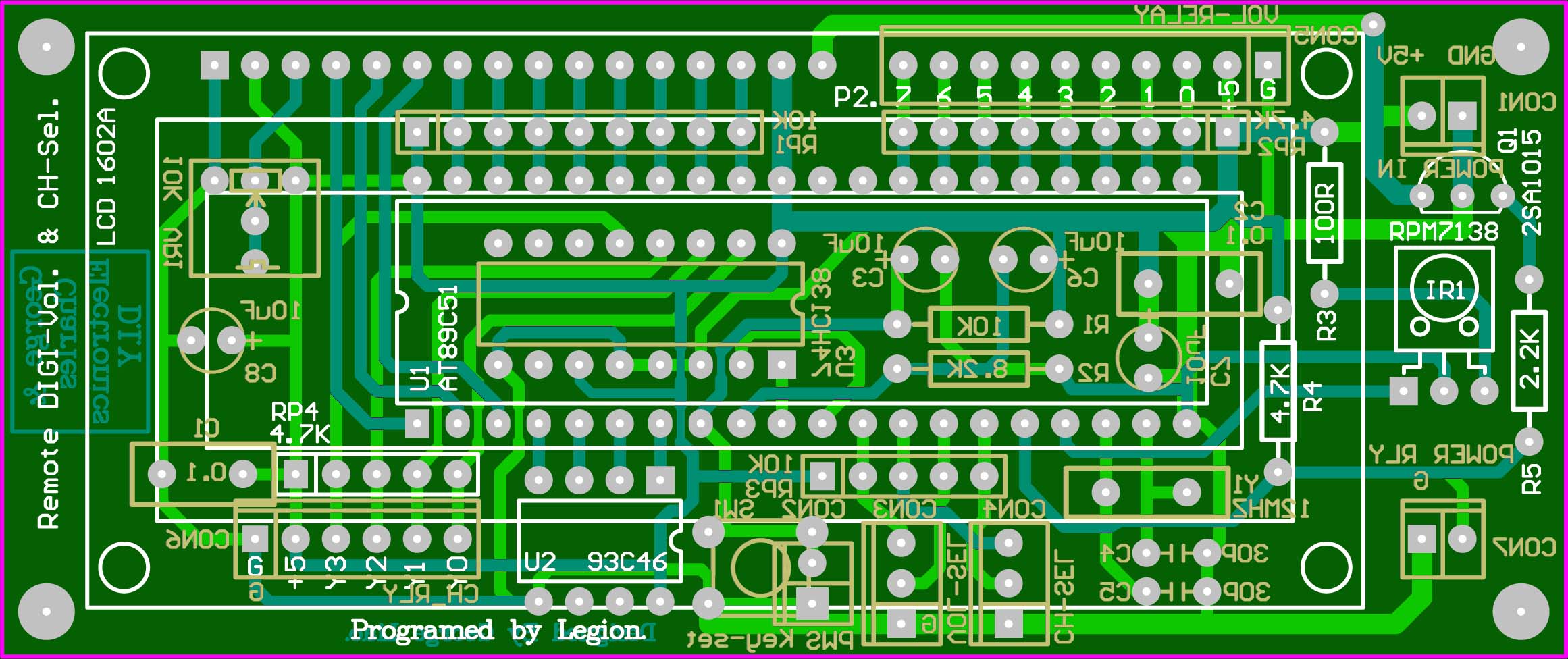

以下是正面的零件放置圖，以白色的零件示為正面(上層)。由於有些下層零件的焊點AT 89C51的下面，所以要先焊接下層的零件，這點要很注意。

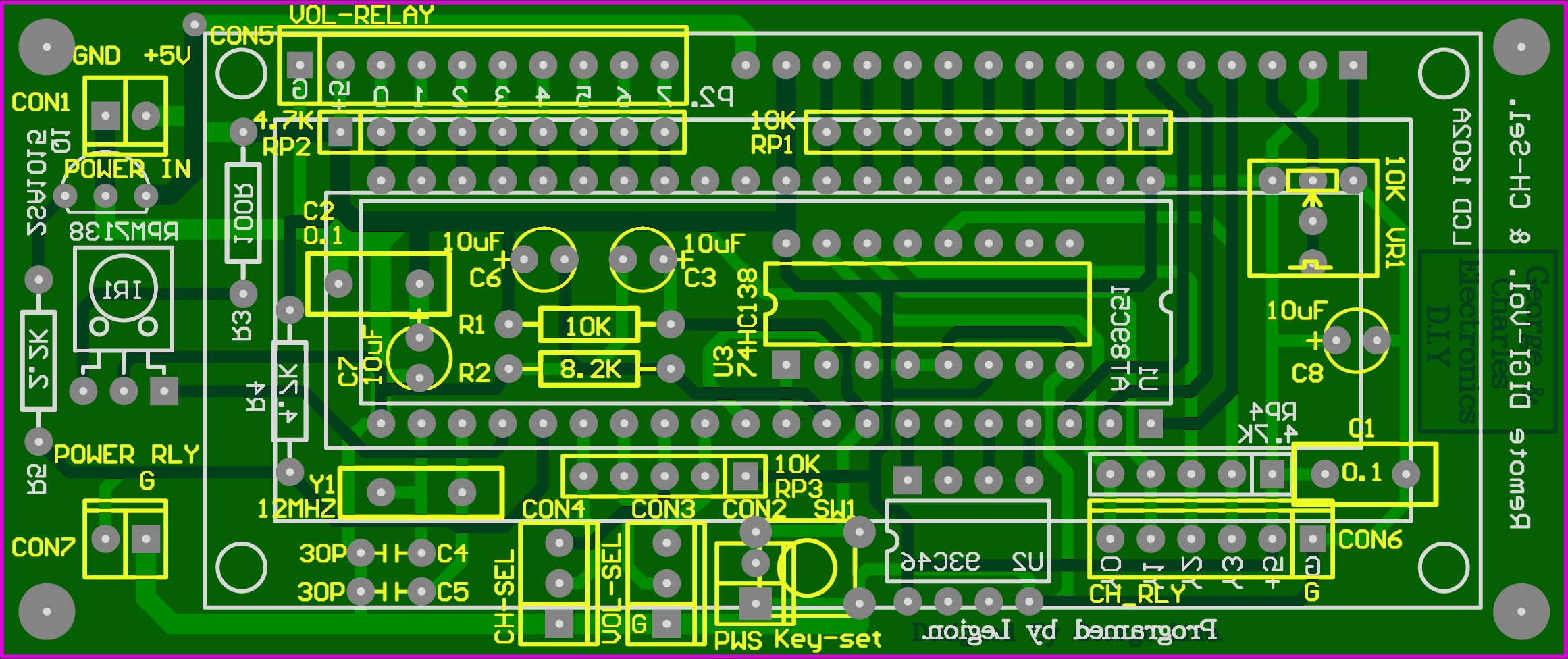

再多一張翻面的配置圖:黃色的標示為下層的零件標示。

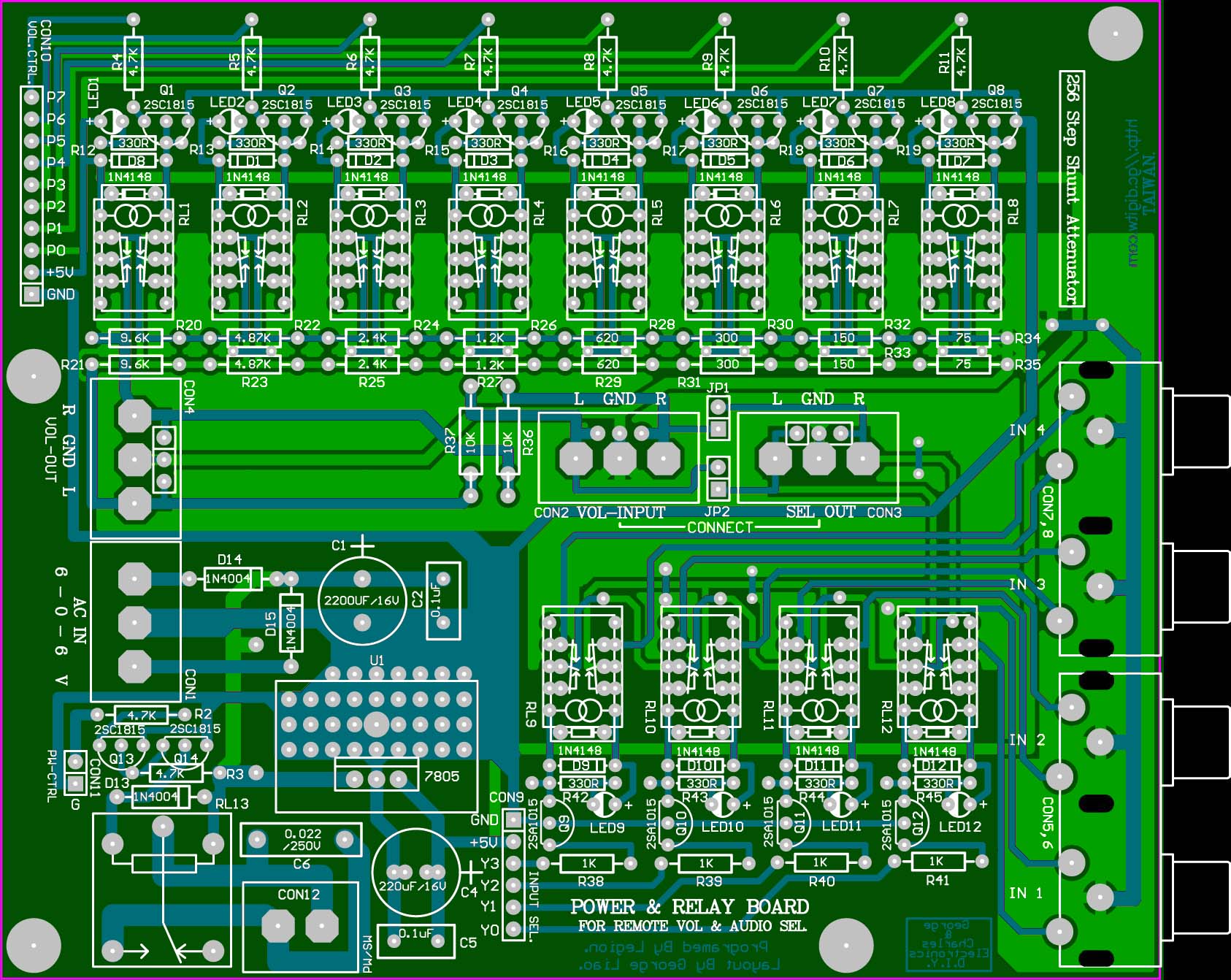

電源及繼電器板的零件配置圖:

(對著圖按右鍵後另存新檔後就是大圖)

紅外線遙控256階音量控制及音源選擇器零件清單

主接收及控制板之部

編號

規格

數量

備註

C1,C2

0.1uF基層

2

 　

C4,C5

30pF

2

 　

C3,C6,C7,C8

10uF/16V電解電容

4

 　

R1

10K

1

 　

R2

8.2K

1

 　

R3

100R

1

 　

R4

4.7K

1

 　

R5

2.2K

1

 　

RP1

10K*8 排阻(9pin)

1

 　

RP2

4.7K*8排阻(9pin)

1

 　

RP3

10K*4排阻(5pin)

1

 　

RP4

4.7K*4排阻(5pin)

1

 　

VR1

10K TRIM半固定電阻

1

 　

Y1

12MHz XTAL石英晶體

1

 　

U1

AT89C51

1

 　

U2

93C46

1

 　

U3

74HC138

1

 　

IR1

RPM7138

1

 　

LCD

16x2 Lcd模組(藍底白字)

1

 　

Q1

2SA1015(PNP電晶體)

1

 　

SW1

小按鈕開關

1

 電源按鈕外接者,不要安裝此sw,改以2Pin排針外接。

16PIN排座

主板LCD模組連接用

1

 *或2個8PIN合併

16PIN排針

LCD模擬組連接用

1

 　

CON1,CON2,CON7

2PIN排針

2

 CON1不接

CON3,CON4

3PIN排針

2

 　

CON5

10PIN排針

1

 　

CON6

6PIN排針

1

 　

IC座

40PIN IC座

1

 　

3PIN杜邦頭排線-單頭

音量及CH編碼開關用

2

 　

1PIN杜邦頭排線-單頭

POWER SW擴充接線

1

 　

音量用編碼開關

12~24段-帶PUSH 開關

1

 　

CH選擇用編碼開關

12~24段

1

 　

PCB

 　

1

 　



電源及繼電器板之部

編號

規格

數量

備註

C2,C5

0.1uF

2

 　

C6

0.022uF/250V

1

 　

C1

2200uF/16V

1

 　

C4

220uF/16V

1

 　
　 　 　 　

R2~R11

4.7K

10

 　

R12~R19,R42~R45

330R

12

 　

R20,R21

9.6K(9.53K)

2

 * (*:表示為粗精密電阻)

R22,R23

4.8K(4.87K)

2

 *

R24,R25

2.4K

2

 *

R26,R27

1.2K

2

 *

R28,R29

600R(620R)

2

 *

R30,R31

300R

2

 *

R32,R33

150R

2

 *

R34,R35

75R

2

 *

R36,R37

10K(調整體音量時可改變此值,比如要放輸出音量小一點時,把這個電阻換大一點，如15K、20K...)

2

 *零件包以22K供應。

R38,R39,R40,R41

1K

4

 　
　 　 　 　

CON2,CON3,CON4

3PIN端子座

3

 　

CON12

2PIN端子座

1

 　

CON5,6/CON7,8

4RCA座

2

 　

CON9

6PIN排針

1

 　

CON10

10PIN排針

1

 　

JP1,JP2,CON11

2PIN排針

3

 　
　

JUMPER

2

 　

D1~D12

1N4148

12

 　

D13,D14,D15

1N4001~1N4007

3

 　

Q1~Q8,Q13,Q14

2SC1815

10

 　

Q9,Q10,Q11,Q12

2SA1015

4

 　
LED1~LED12 3mm LED

12

 　
　 　 　 　

RL1~RL12

5V雙刀小繼電器

12

 　

RL13

6V單刀一般繼電器

1

 　

U1

7805穩壓IC

1

 　
　

TO-220散熱片+螺絲

1

 　
　

6-0-6 V變壓器

1

 　

PCB

 　

1

 　

10PIN邦頭排線-雙頭

 　

1

 　

6PIN杜邦頭排線-雙頭

 　

1

 　

1PIN杜邦頭排線-雙頭

 　

1

 　

　

　

板至板的連接:

由於一般擴大機VR的配置不同，大部分為2種，第(1)種 :音源-->音量-->前級放大-->後級放大，第(2)種:音源-->前級放大-->音量VR-->後級放大。

如果是第一種:接法較簡單，把JP1及JP2插上，CON2及CON3就用不到了，端子座不焊上去也可以，直接由繼電器板上的CON4(VOL OUT)接至你擴大機的輸入端就好了。

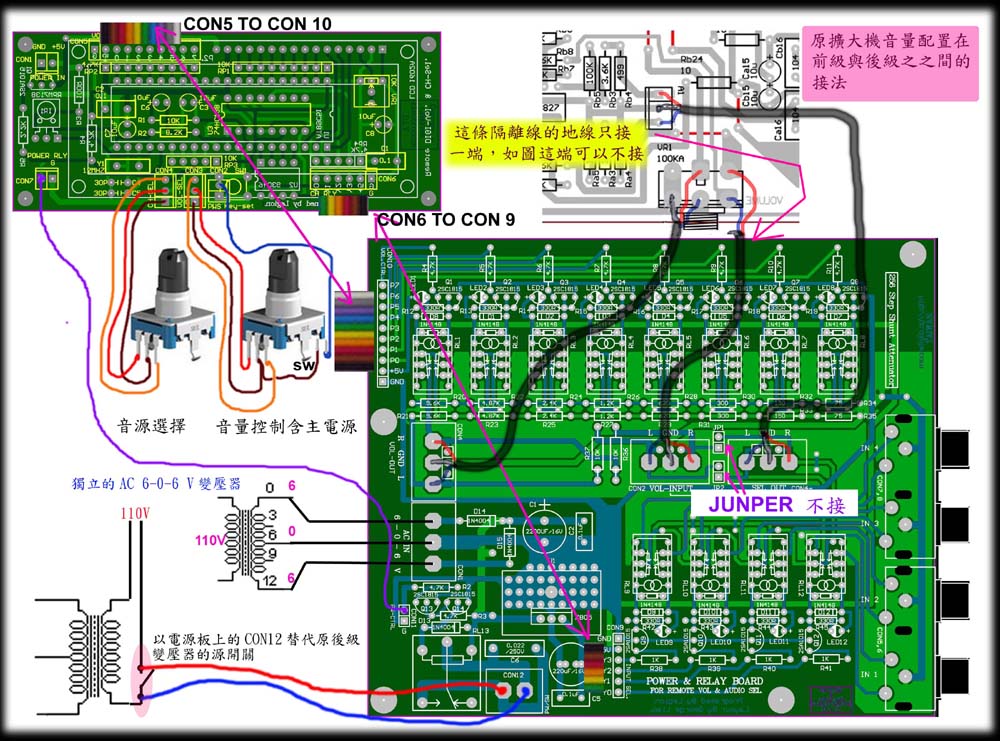

如果是第(2)種，那JP1及JP2的JUMPER就要取下，音源經繼電器板選擇後，由CON3(SEL OUT)輸出至放大器的輸入端。CON2(VOL INPUT)接至原放大器的音量VR位置的第3腳(前級輸出)，再由CON4(VOL OUT)接至原VR位置的第2腳(後級輸入)，以下我以站上的LM3886 AMP為例，畫了一張參考的配線圖，大家參看看:

　

操作方式:

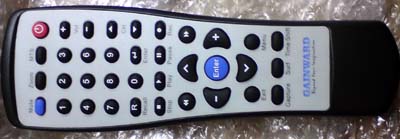

1.  錄下你遙控器的編碼：使用學習的方式來辦認你的遙控器，一般家中不用的遙控器都可以拿來試試, 雖不敢說一定可以用，但成功率蠻高的。

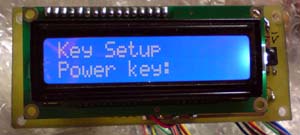

在電源供應前(以就是設備中的AC6-0-6變壓器送電前)先按下主接收板上的POWER SW不放，總電源一開後,就可放開按鍵，此時會進入初始學習模式，然後就依LCD顯示器上的指示，按下遙控器上的按鍵，一步一步完成。請參考下圖。

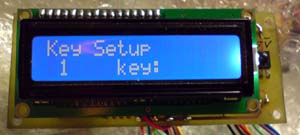

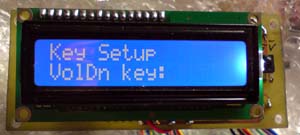

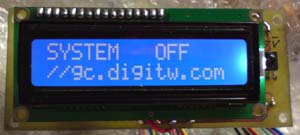

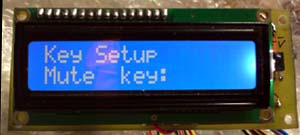

按下POWER SW後在上電源，出現上圖文字後就可放開SW。 一段時間後出現上圖文字時,以遙控器對著IR接收器按下[電源]按鍵，OK後... 以遙控器對著IR接收器按下[淨音]按鍵，OK後進下個畫面。

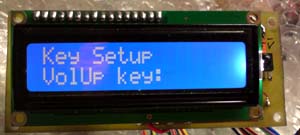

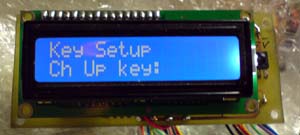

以遙控器對著IR接收器按下[音量大]按鍵，OK後進下個畫面。 以遙控器對著IR接收器按下[音量小]按鍵，OK後進下個畫面。 以遙控器對著IR接收器按下[CH+]按鍵，OK後進下個畫面。

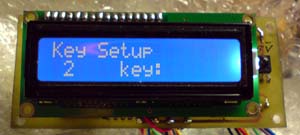

以遙控器對著IR接收器按下[CH-]按鍵，OK後進下個畫面。 以遙控器對著IR接收器按下[1]按鍵，OK後.進下個畫面。 以遙控器對著IR接收器按下[2]按鍵，OK後進下個畫面。

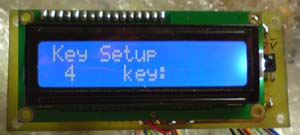

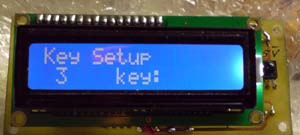

以遙控器對著IR接收器按下[3]按鍵，OK後進下個畫面。 以遙控器對著IR接收器按下[4]按鍵，OK後進下個畫面。 以遙控器對著IR接收器按下[電源]按鍵，完成所有設定，進入待機。LCD背光暗掉。

　

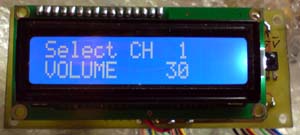

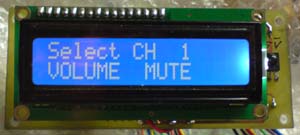

2.  當完成學習後整個模組會重新RESET，此時就可以按下你遙控器上的POWER鍵來開機了。再來應不用說明大家會用了!

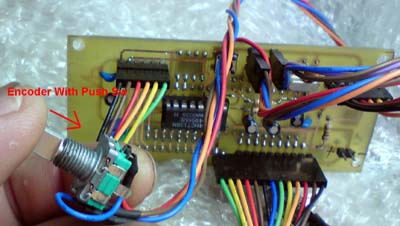

3.   除了可以使用遙控器來操作，也可以使用連接至主接收板的旋轉式編碼器來操作，電源開關你可以使用獨立的push開關,或如站長我使用的[附開關的旋轉編碼器]來作操作。 這個開關跟在主控板上的SW1是並聯的，所以主控板上的SW1可以不裝的，有裝只是方便在完成主板時可以測試。

　

　

電路板底片檔:

電路板分為2片，都是雙面板，要DIY當然可以，只是難度較高，且在焊接時要小心貫孔位置及零件雙面板都要焊接的地方，如困有廠製板當然就沒有貫孔的問題了。

自行洗板者，如果你下載的是PDF檔電路板底片圖，列印時請注意設定輸出比例為100%(不要有任何縮放，曝光時注意正反面，也就是印出的透明片放在感光線路板時，板面上的文字看起來是正常的文字，不是反字，上下層的底片也要對齊

底片檔下載:

1.主控制板:REMOTE-V\REMOTE-V-BL.pdf

2.電源及繼電器板:REMOTE-V\Pw&RlyBd-BL.pdf

　

注意事項

1.焊接時要注意有極性的零件，如電解電容、二極體等零件，別把極性弄反了。 另外，排阻也是有方向性的，有一點標記的為共腳，當第1腳，相對電路板上就是有方框的腳位。由於有些下層零件的焊點AT 89C51的下面，所以要先焊接下層的零件，這點要很注意。

2.零件儘量插到底焊接。

3.基楚音量的設定可改變R36及R37這2個輸入串聯電阻的值(零件表上為10K精密電阻)來設定，比如我用在LM3886時覺得音量只要開一點點就很大聲，此時可以加大這個電阻 ，比如20K或更大的電阻都行。(零件包內可能會把它換成22K來供應)

3.主控板上要先焊下層的零件，因為部份的焊腳是在上層零件的下方, 如果先焊上層，那下層零件的焊點就被擋住了。

4.繼電器可使用兩種型號，OMRON那種小型的繼電器，只有8支腳，位置在繼電器位置的中間部份。

5.兩片電路板的連接線(排線)不要接錯或接反，請仔細參考上方配線圖。

6.完成時第一次錄碼時，可順便調LCD模組的對比，就是調整VR1(10K)，以自己看得最清晰為主。

7.遙控器並不保證全部都合用，站長測試家中不用的遙控器10個之中約有7個可正常操作，所以如果你在經過學習功能以後，無法POWER ON，可能是它的碼不被接受，換一支遙控器試試。

8.旋轉編碼器由於不同廠牌可能會有不同的輸出接腳，如果你在完成後發現控制的方向跟你原來預想的不同，只要對調非共線的兩支腳就好了，如我們零件包內的的編碼器， 就是最外側的兩腳。

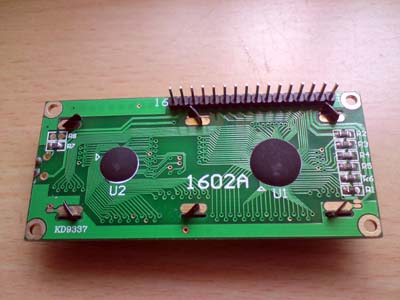

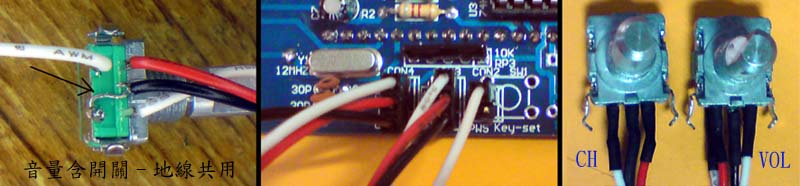

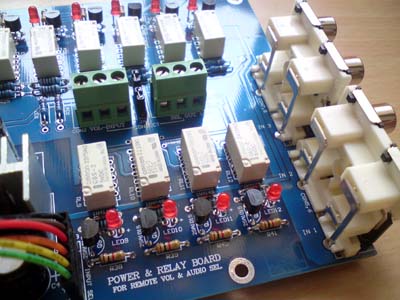

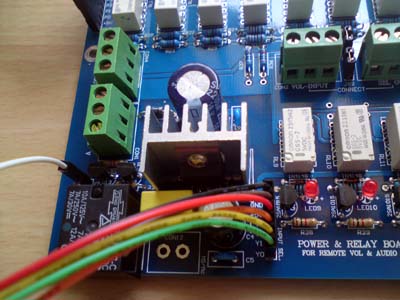

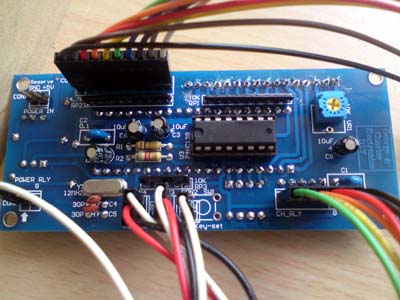

以下為製作時的一些特寫，給大家參考:

(對著圖按右鍵後另存新檔後就是大圖)

會不會有廠製板? 我想應會有，因為在洗板上的確有一定的難度，且在焊接時一不小心，貫孔沒焊到，且在零件下面，哇! 就累了(我就有遇到了)。

跟以前一樣,，我們先集製登記看看人數如何?

1.電路板一套兩片，都是雙面板約NT$300-

2.零件的部份，因為這些小型的繼電器價格都不便宜，且還有LCD模組及旋轉編碼器，價格也都較高，但如想做的人不買也不行，我們一樣集人數看看，如到時再說。

請有興趣者請至討論區登記:http://gcbbs.digitw.com/phpbb2/viewtopic.php?f=14&t=2687

我的email:mailto:georgeliao886@gmail.com

　

完成出貨準備:

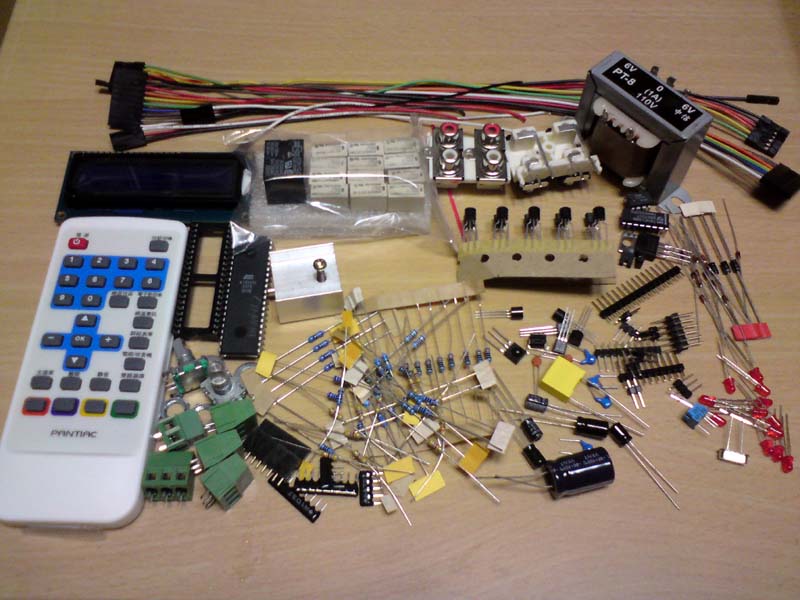

感謝大家的耐心等待，電路板跟零件都準備好了，電路板維持之前登記的一組合NT$300元，零件包的部份本來會過1,700元，但這次我備準的零件包內，使用的微型繼電器為手二手拆機品，效果我測過了，沒有問題，所以次零件包的價格可以降至NT$1,350. 但因有數量問題，以先前有登記的為優先。零件包內的89S51(或89S52)，會把程式碼事先燒入。


另我外也要很感謝legion的程式支援，才使得我們這個DIY能成行。

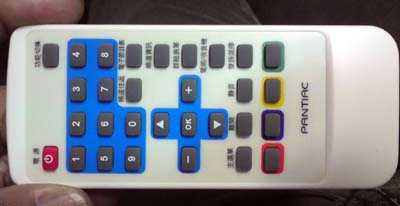

遙控器的部份，本來在零包內就沒有包含的，但我們這次有我一個朋友的大力支持, 免費提供紅外線的遙控器，因數量有限，我在發給事前登記的站友時, 會問你們要不要(免費的遙控器)? 如自己已經有了, 可以留給以後沒有遙控器的人。




以下為零件價格:

1.電路板一套兩片，都是雙面板   NT$300.

2.零件包...                  NT$1,350.

3.包裝郵寄費用...               NT$60.

　

由於有零件準備及燒錄上的工作，所以我會按登記順序陸續發出確認信，請大家耐心等待...

06/11/2010 By George Liao.
