 GC-DAC-V2.0(CS8414+CS4334)



在上回製作了生平第一台DAC(CS8412+CS4334)後,會有這樣的選擇是因為手邊剛好有一顆CS8412,後來因為有網友希望複製我的DAC,結果知道關鍵零件CS8412早已停產多年,就算網路上還還部份廠商有販售,但價格卻比它下一代的晶片(CS8414)貴了好幾倍,也因為如此,激起了我規劃GC-DAC-V2.0的想法。

雖有些大大在網路上的討論,認為CS8414(96K的解析度)實際效果不如CS8412,但在音樂大廳中[狂人]的一個說明,又讓我對CS8414有點信心,他說大部人在比較這兩個接收晶片時,都在IC座上進行,而且CS8414大都以SMD配合轉接板轉接為DIP的型式來測試,導線長度增長了不少,當然容易受干擾,我在製作V1.0時也有同感!,所以如果在設計電路板時就直接設計為SMD的佈線,應該可以避免上述的情形,雖然在製作期間遇到了一些問題,一開始測試時沒聲音,但沒多久就找到問題了,我少LAY了兩條線,先以OK線連上後,沒問題了! 而且證實了[狂人]的說法。輸出的聲音晶瑩剔透!

現在我也把原電路板上少LAY的兩條線加上了,修改了部份的腳位距離,所以各位在本文得到的內容是最後修正的板本。



電源部份:

這次的設計,一樣使用LM317做為穩壓電路,且分離數位電路使用的電源及類比電路使用的電源,所以使用了兩組LM317穩壓電路,另外也加大了濾波電容,地線的配置方面也分的較為清楚,全部利用電感及磁芯做良好的分離,以避免可能的雜訊。



接收晶片:

Crystal後來推出的CS8414接收晶片,其腳位與 原有的CS8412完全相同,只要改換FILT接腳的電阻及電容即可直接取代。8414最大的特色是支援取樣率至96K。而且在我實際測試下的感覺,接收能力比CS8412好。這次的設計為了更方便DIY及可能自己設計機箱者的便利性,取消了V1.0中LOCK頻率的指示,只留下LOCK指示燈。



DAC晶片:

CS4334也是由Crystal推出的DAC晶片,雖然只是小小一顆,卻擁有24bit/96khz接收解碼能力,所以這次的設計配合CS8414全機可以完全的達到24bit/96khz接收解碼能力。雖然CS4334價位不高,但是許多大廠也都使用它來推出DAC,如Phoenix DAC-03等…..



輸出電路:

這次的輸出電路上有點改變,就是C11,C12,在V1.0時這個電容我是使用鉭質電容,因為網路上許多的討論,建議使用筒型電容,可以使頻率響應更寛廣,所以我在這次的製作也就試著用用看,結果效果真的不錯,但如果你還是鍾意鉭質或電解電容,我在電路板上還是留下了零件的位置(CB13,CB14)。





零件的選用:

零件的選擇跟上一次大部份一樣,使用1%的精密電阻,小型電容區分電源濾波及數位電路部份的旁路電容,使用基層電容0.1uF;類比電路部份的旁路電容使用金屬皮膜電容,輸出交連的3.3uF採用筒型電容,另外伴隨元件電源端的濾波電容全部採用鉭質電容,雖然用料成本上可能有點高,但是我們已沒使用WIMA等發燒級的電容已經省下不少的經費了,這是一種在品質與成本上最佳的折衷點,至少我是這麼認為!

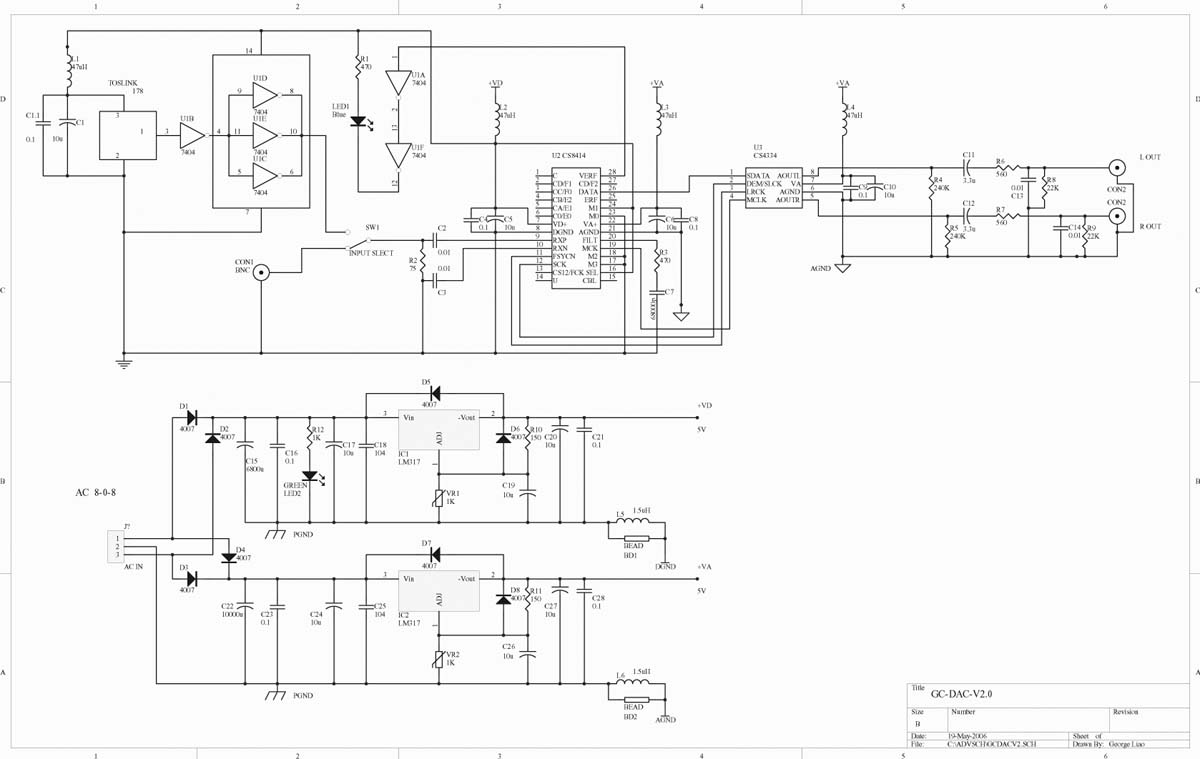

電路圖:PDF檔

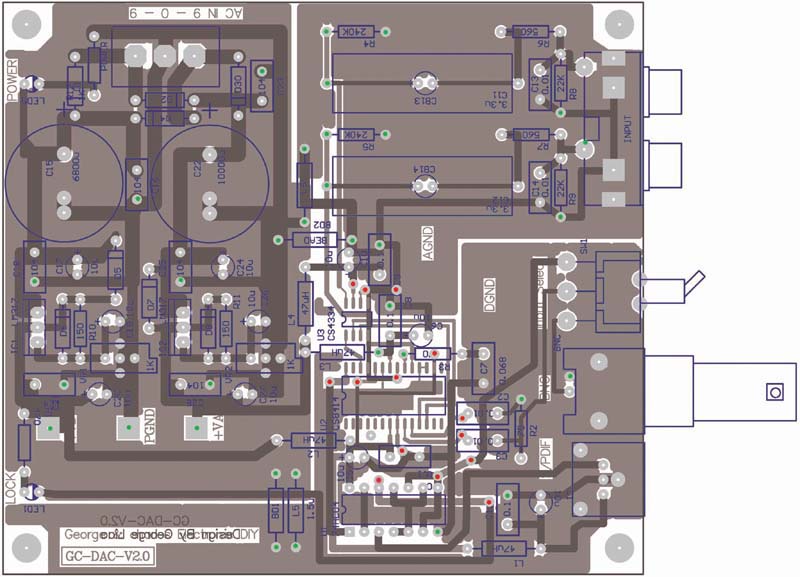

電路板的配置如下:

電路板底片檔下載:KITs\GC-DAC-V2\GCDACV2D-BLAY.pdf

零 件 清 單

R1,R3

470  * 2

C1,C5,C6,C10,C17,C19,

C20,C24,C26,C27

10uF/16V鉭質

R2

75

C15

6800uF/25V

R4,R5

240K * 2

C22

10000uF/25V

R6,R7

560 *2

C1.1,C4,C8,C9,C16,C18,

C21,C23,C25,C28

0.1(104)基層電容

*10

R8,R9

22K *2

C2,C3

0.01(103)金屬皮膜

*2

R10,R11

150 *2

C13,C14

0.01(103)

*2

R12

1K *1

C7

0.068(68000p)金屬皮膜* 1

VR1,VR2

1K精密可調

C11,C12

3.3uF/100V筒型電容

D1~D8

1N4007 *8

L1,L2,L3,L4

47uH電感 *4

IC1,IC2

LM317 *2

L5,L6

1.5uH電感 *2

U1

74HC04

BEAD1,BEAD2

磁芯 *2

U2

CS8414

SW1

單刀雙切

U3

CS4334

CON1

同軸母座

LED1,LED2

LED * 2

TOSLINK

TORX178179..

AC輸入端子

3端子

CON2

RCA立體母座

14PIN IC座

FOR 7404 *1

銅柱

*4

注意事項:

1.在上圖中可以看到有一些紅點表示要手工貫孔,也就是用導線穿過電路板,兩面都焊錫,綠色的點表示那是零件的腳位,上、下板面都要焊錫。

另外CS8414及CS4334都是SMD元件,再焊接時要非常小心,絶不可造成短路的情形,最好使用可調溫、細尖頭的烙鐡,或是30W左右的細尖頭的烙鐡,烙鐡頭要隨時清潔。

2.安裝時要先從電源的部份開始,焊完這個部份後,加上變壓器,可用AC 8-0-8或AC 9-0-9都可以, 如果你連其它零件也一起焊,請先不要焊L5,BD1,L6,BD2,這樣還沒調整的電壓就不會進輸入到電路裡,等我們把5V的電壓都調好,再焊上這4個零件。調整VR1及VR2,配合數位電表,使+VD及+VA的輸出都為+DC 5V。

  如果你不想用可變電阻來調整電壓,也可以直接以452歐姆的精密電阻來取代VR1及VR2,這時LM317的輸出電壓就是5V,不用再調整,直接焊在取代電路板上VR位置的最外側兩焊點。其LM317輸出的電壓計算方法, 站上也有程式可以直接試算:LM317輸出電壓線上計算

3.如果你要自行製作電路板,底片圖會在下面幾頁看到,列印時要取消自動縮放,不然洗出來的板子就不一樣大了,印出時是雙面板圖,所以印在透明片後要曝光時要注意是那一面在上或在下,文字看起來是正確的面在你目視的那一層,上下確實對正後再曝光。

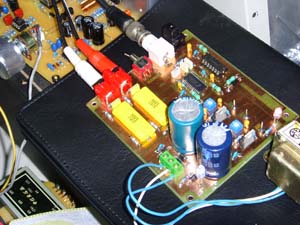

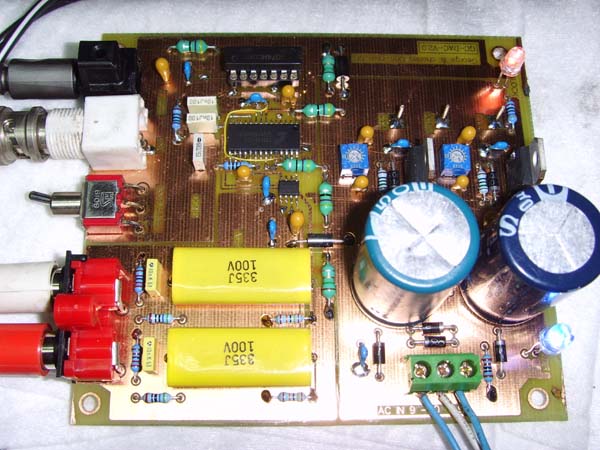

4.以下是幾張製作及測試時的照片:

George Liao. 05/19/2006

喬治查爾斯電子電路網

http://gc.digitw.com

版權所有,請勿轉貼,或行商業行為

註記:



後來由於站友要求集購廠製電路板,已有製作並發出,還有剩一些電路板及材料如下:如有需要也請先來信詢問看是否還有存量。EMIAL:georgeliao886@gmail.com,當然使用廠製電路板就沒有上述手工洗板手工貫孔的問題了。





更 新 (修訂)

於許多網友多次來信詢問能不能再製作一些電路板出來分享,所以最近又製了一批廠製板,所果有需要的也請Email詢問:EMIAL:georgeliao886@gmail.com

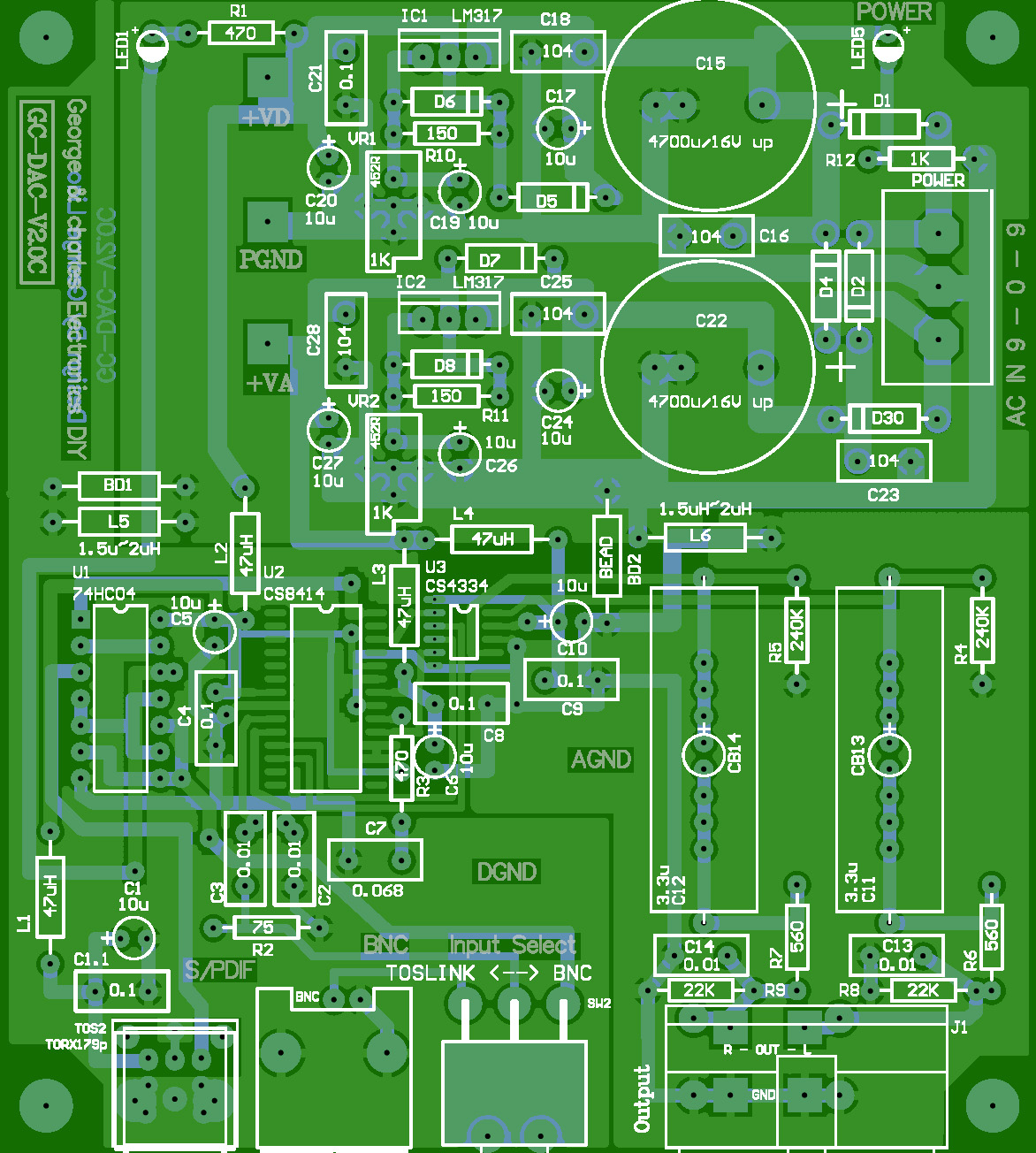

由於之前製作的電路板所使用的RCA座,目前買不到,所以重新使用手邊可以獲得的RCA來Layout適合的孔位,且也頂留了外焊RCA座的孔位,方便DIYer選擇RCA座的彈性;另外CS8414連接CS4334間的I2S介面也多留了介面孔位,增加了DIY的彈性。零件配置圖如下:

按右建另存新檔可看到大圖↑



以下圖片為電路枝底面新增的I2S預留孔:平 常使用可以不理會它。



電路板底片圖檔下載(PDF),列印時要取消PDF自動縮放的功能,列出的電路板大小比列才是正確的:DAC-2CF-BL.pdf



以下是零件表,為方便製作,用作部份調整,如那兩個調整5V電壓的VR1、VR2,我目前也改為452R的固定電阻,取代原VR插焊在原VR孔位,一上電就是5V,不用調了,以免大家把所有零件焊好後一上電,電壓還沒調

好,因過高把元件給燒了!



零 件 清 單

R1,R3

470R*1

C1,C5,C6,C10,C17,C19,

C20,C24,C26,C27

10uF/16V電解或鉭質電容*10

R2

75*1

C15,C22

4700uF/16V *2

R4,R5

240K*2

C1.1,C4,C8,C9,C16,C18,

C21,C23,C25,C28

0.1(104)基層電容 *10

R6,R7

560R *2

C2,C3,C13,C14

0.01(103)金屬皮膜 *4

R8,R9

22K *2

C7

0.068(68000p)金屬皮膜* 1

R10,R11

150 *2

C11,C12

3.3uF/100V筒型(金屬)電容*2

R12

1K *1

L1,L2,L3,L4

47uH色碼電感 *4

VR1,VR2

改用452歐姆*2

L5,L6

1.5uH~1.8uH色碼電感 *2

D1~D8

1N4001~1N4007 *8

BEAD1,BEAD2

磁珠 *2

IC1,IC2

LM317 *2

SW1

單刀雙切*1

U1

74HC04*1

CON1

同軸母座*1

U2

CS8414*1

TOSLINK

TORX178179光纖接收器或相容品

U3

CS4334*1

CON2

RCA立體母座*1

LED1,LED2

LED * 2

銅柱

*4

AC輸入端子

3端子*1

變壓器 9-0-9V (PT-9A)*1

14PIN IC座

FOR 7404 *1





如有需要電路板或零件的,列表如下:(目前因CS8414,CS4334進貨數量不多所以就先不單 賣了!)

-----------------------------------------------------------------------------------

GC DAC V2.0 廠製電路板每片:NT$280.
全套零件包代購(不含變壓器,不含電路板):NT$920.

全套零件包代購  (變壓器,不含電路板):NT$1,040.

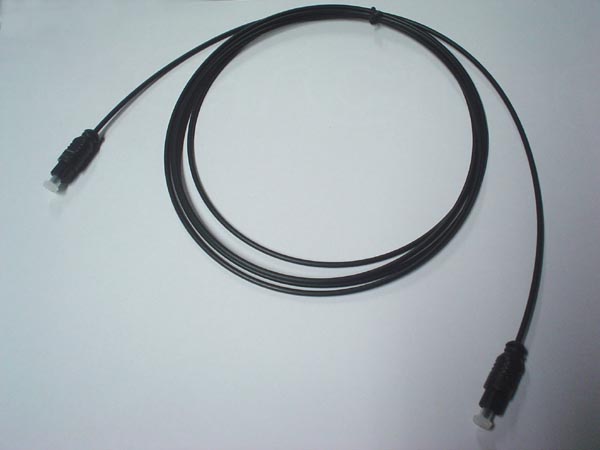

另有提供光纖連接線,如下圖, 有需要的一起寄,1米的每條NT$70,1.5米的每條NT$90)

運費外加約:NT$65

-----------------------------------------------------------------------------------

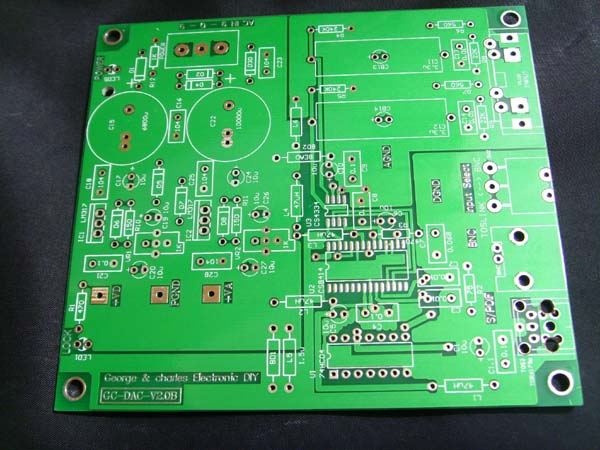

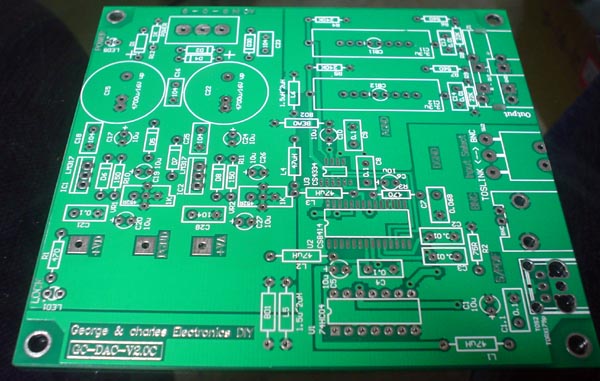

廠製電路板:

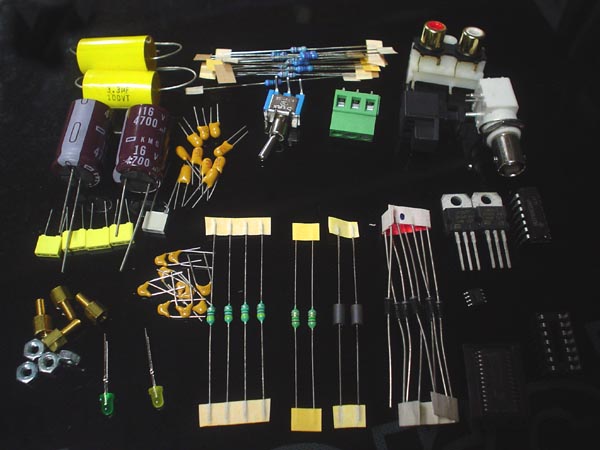

目前試供應的全套零件包內容如下照片,(10uF電容全使用鉭質,2顆4700uF的是日系的):



#### 另有提供光纖連接線,如下圖, 有需要的一起寄,1米的每條NT$70,1.5米的每條NT$90)

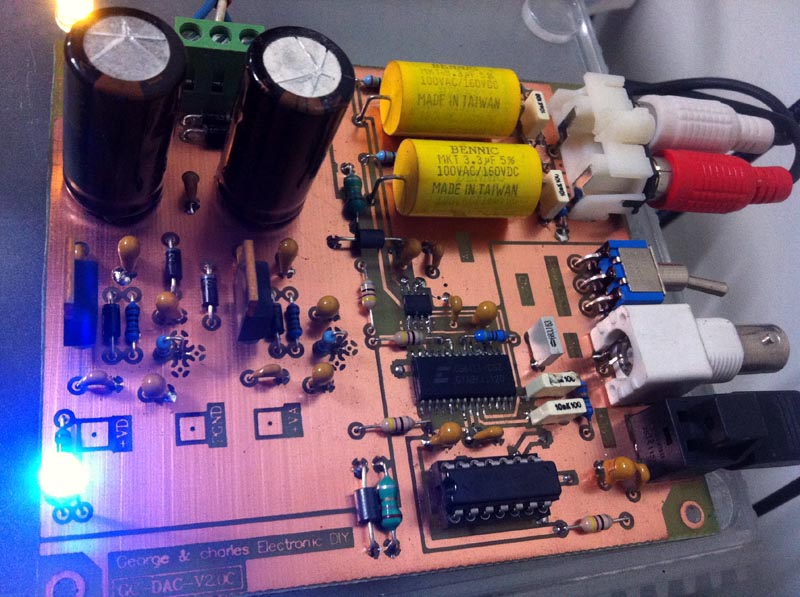

焊上零件後的參考圖:



有需要的站友請Email詢問:EMIAL:georgeliao886@gmail.com



另外最近感謝Darak為我們的GC-DAC V2.0這個DIY設計這個美美的壓克力外殼,也直接製做套件出來分享給大家, 每套$900, 請參考:GC-DAC V2.0壓克力機殼組裝步驟
