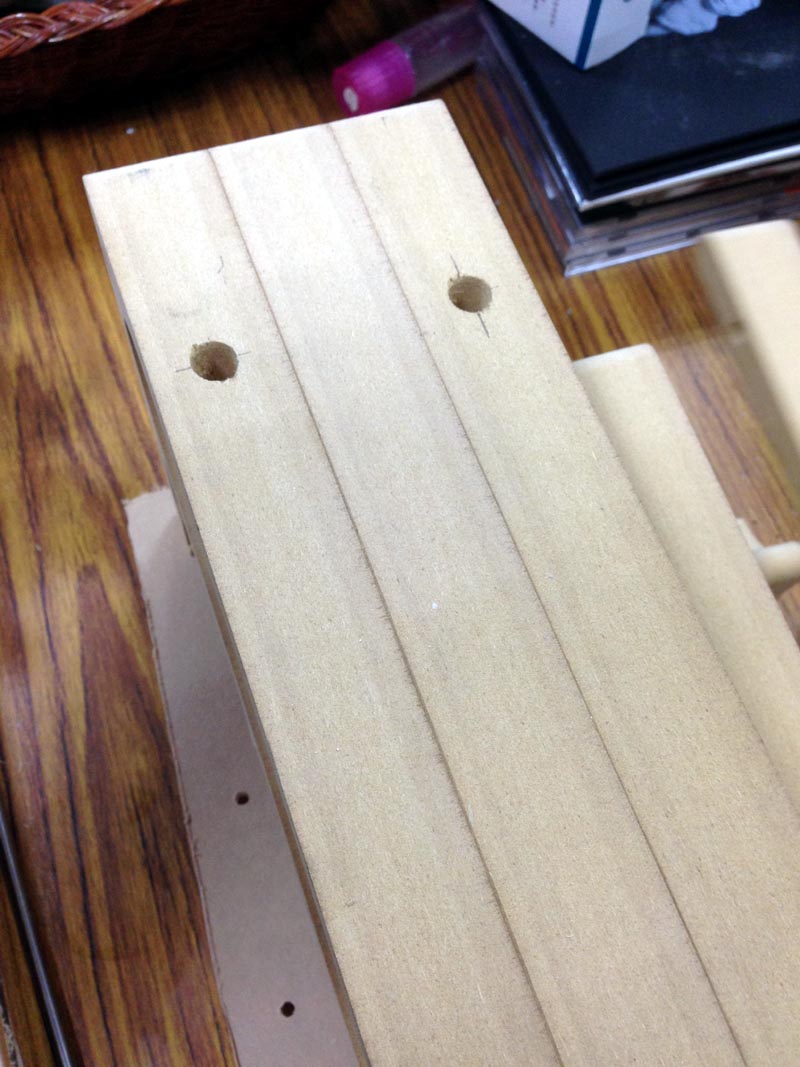

感謝大家支持，此喇叭套件已成行，訂購者均已發貨，還有幾套餘量，如還有需要的站友，請來信詢問是否還有存貨? Email:georgeliao886@gmail.com 完整的套件，套件內容包含MDF箱體、壓克力側板、三吋單體2顆、接線柱、壓接端子、全套鋁合金連接桿、全套螺絲、內部喇叭線、及包裝，金額為$7,660+$100運費，合計為$7,760 經過許久的等待，我們的三吋傳輸式音箱終於成行，相信預約著都陸續的收到了，以下將簡單介紹組裝的程序 1. 先把MDF板大片的三片疊起來，注意有喇叭座鎖孔的放置在外側。

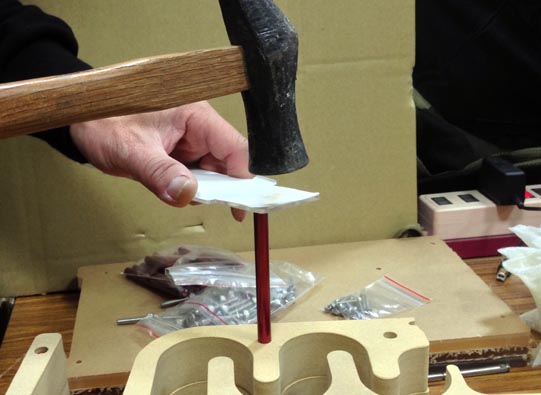

2. 平放後確定插梢孔對齊，我們現在要把鋁插梢桿推入插梢孔中，為了密合我們做的較緊，所以需鐵鎚敲入孔中，為了不損傷鋁棒最好加個塾片來敲，敲到與MDF板呈平面就好。

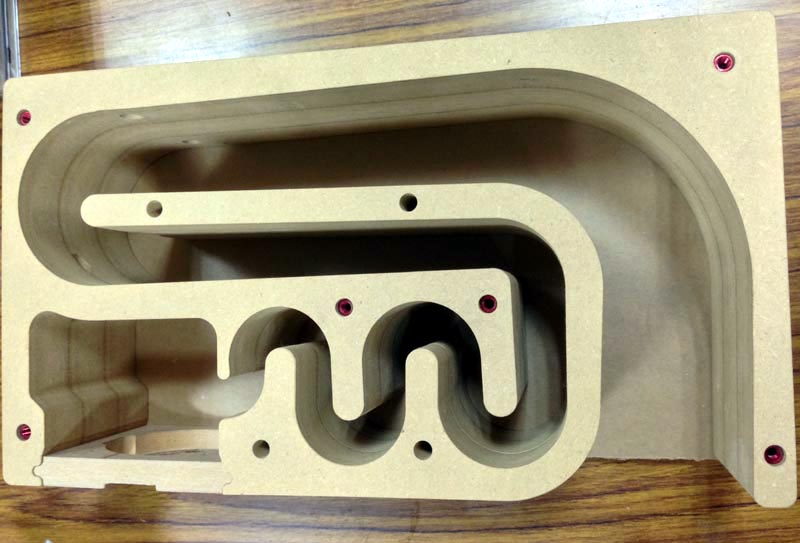

3. 另有3片較小的MDF板，也是用一樣的方式把鋁插梢桿敲入插梢孔中，大小MDF的相對位置如下圖, 一共有10支鋁桿。

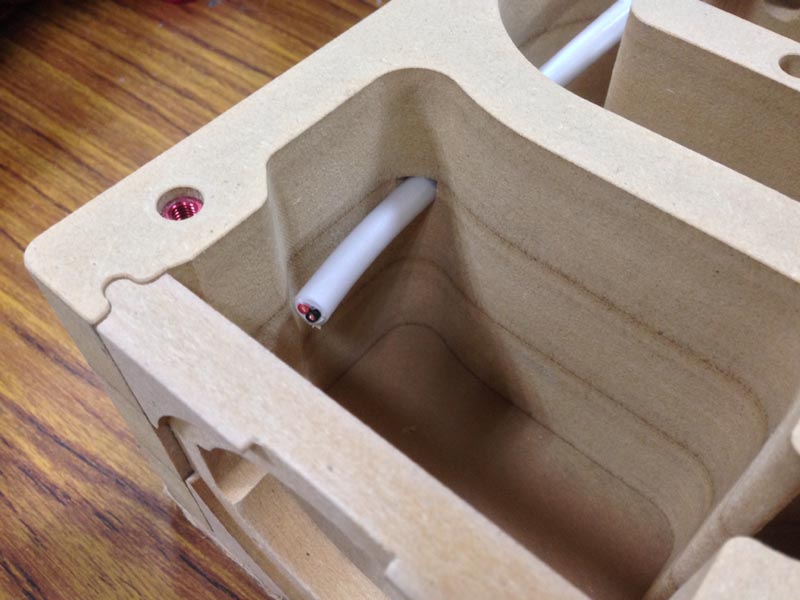

4. 這時可以先將導線穿過箱中預留的喇叭線孔。

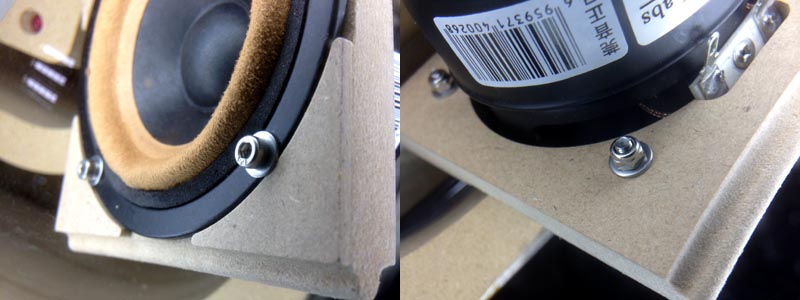

5. 把喇叭鎖在有預孔螺絲孔的喇叭插板上，(我們有提供另一片沒螺絲孔的是給大家玩別的喇叭時用的)，螺絲和墊片的相對位置如下圖:

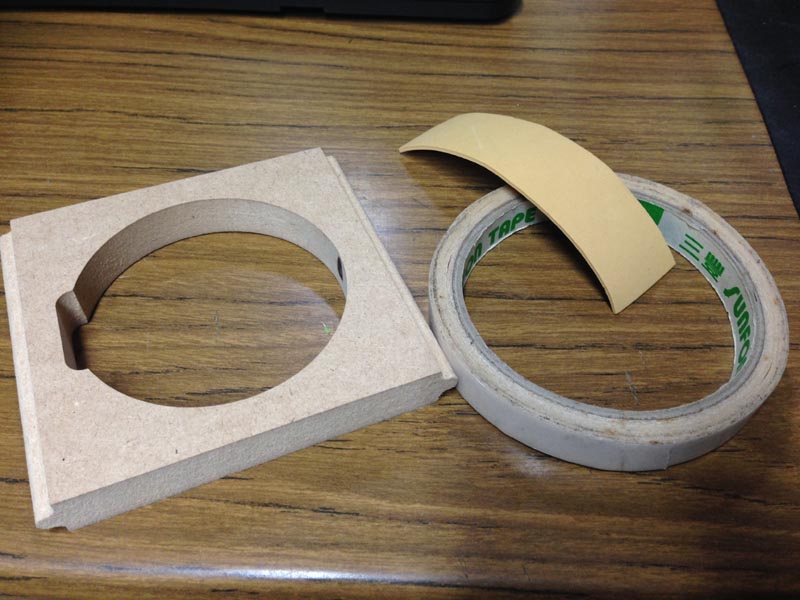

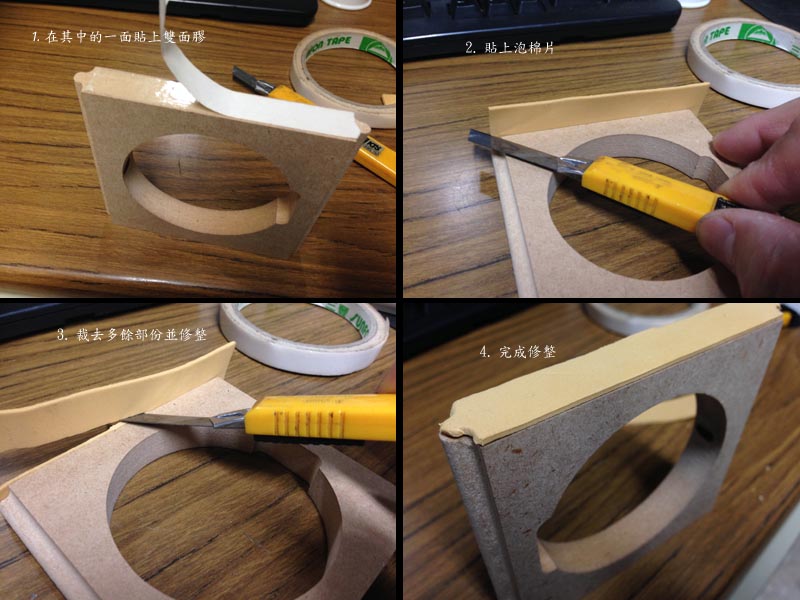

** 放入喇叭時注意喇叭焊片的那側相對放有板子上有缺口的那側。 ** 有人反應插板插入音箱主體時會跟它的厚度差一點點，鎖好後跟壓克力板會有一點小間隙，其實那是因板材受溼度影响，也不會影响音質，可以鎖好後幾天再鎖緊可以使間隙變小，或是配合以下的泡棉墊對其中的一側做增厚，參考下圖:

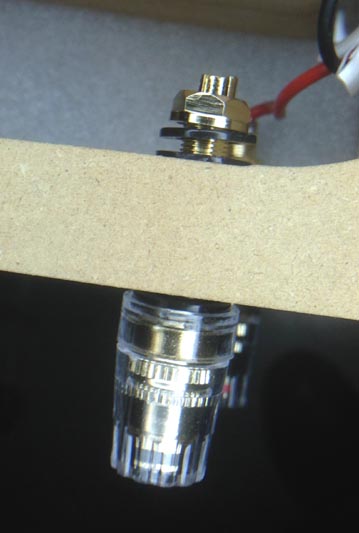

6. 鎖上喇叭外接端子座,相對位置如下圖，兩片薄墊片都放內側。

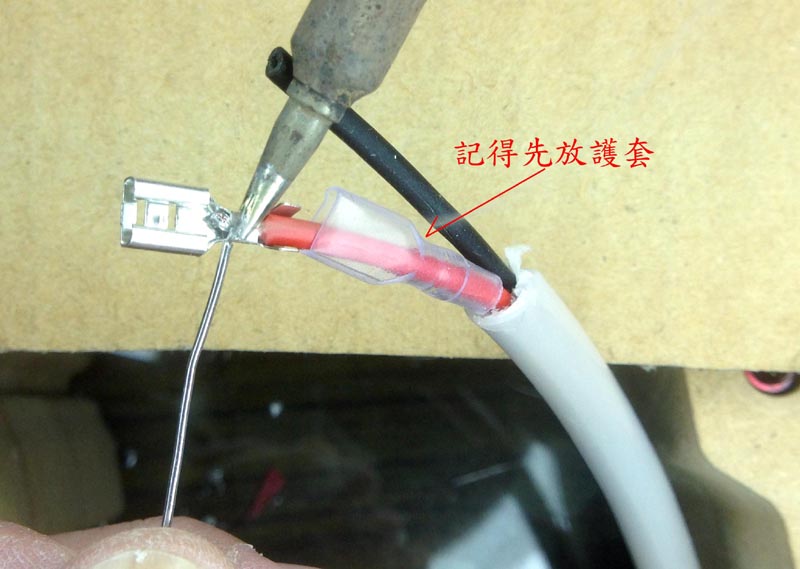

7. 焊接喇叭導線，靠喇叭那端，被覆剝開短一點,約4，公分靠端子座那端，被覆剝開長一點,約6公分，我們給的線較長一點，,您依你的需要裁切，喇叭這端我們有附插簧，大片的為正端,我們壓接在紅線上，小片的壓接在黑線上，記得先把插簧的護套先穿在導線上，導線去端點的的絕緣約0.5cm，用尖嘴鉗就可以把導線壓接在插簧上，為了更加的完整最好再用鉻鐵焊一點錫上去，最後再把護套推在插簧的位置。參考下面幾張圖:

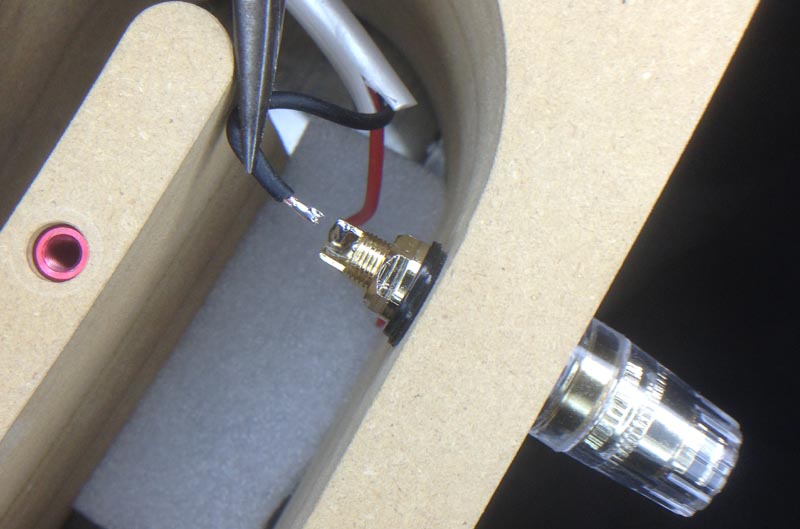

8. 端子這端一樣去皮以焊接的方式焊到端子內側的焊點上，,紅線焊紅端子座，黑線焊黑端子座，;由於端子是全銅鍍金的, 體積較大，鉻鐵溫度如果太低可能鍚一下子就涼掉，可以用瓦數較大的烙鐵!

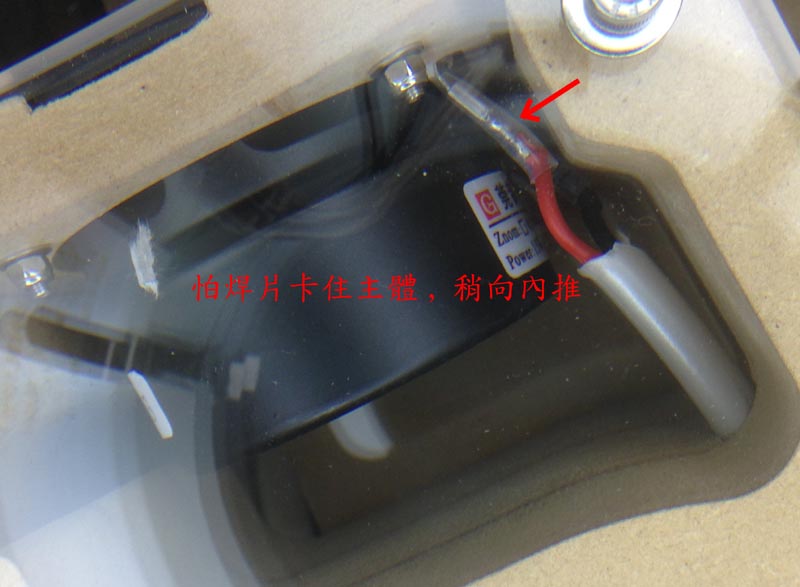

9. 把插簧插到喇叭焊片上，跟著喇叭固定板滑插入主體上，有焊片側朝上，在推入時注意，喇叭焊片在推時可能會卡到喇叭主體，梢微把焊片向喇叭內側住一下，就不會卡到.

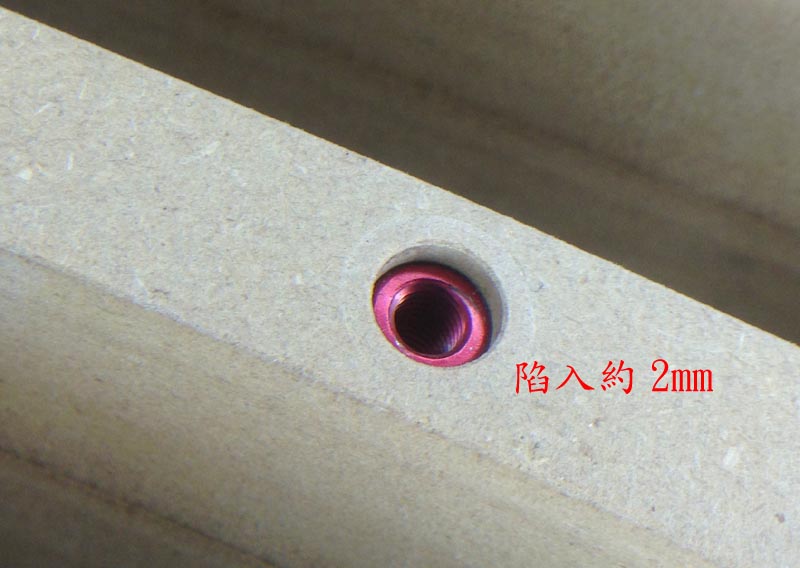

10. 最後鎖上壓克力側板，對一下孔位，先鎖鋁棒不是跟MDF平面的那側，在鎖到緊時會把另一側的鋁棒拉入MDF的孔位內，請讓它陷入約2mm就好，這側全部鎖好後，再鎖另一側。建議為了每個孔都準確對正, 不要一上孔位就鎖緊，每跟都旋上後再開始鎖緊。

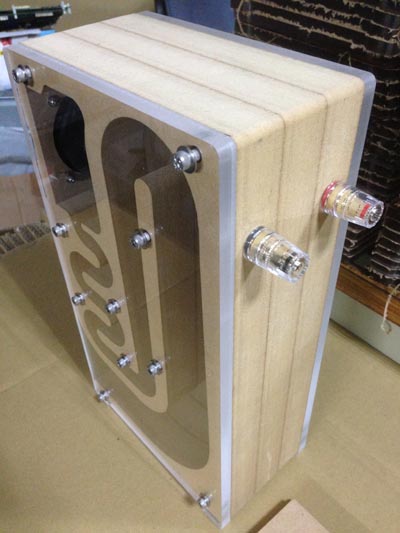

最後大功告成了!
|
|
