真空管緩衝前級X10D-GC V1.0D(小修版)

真空管緩衝前級X10D-GC V1.0D(小修版)

多年前製作了X10D-GC V1.0這個版本的真空管緩衝前級(原文件內容),為晶體或IC類的後級功率放大器增添了不少的彈性及樂趣,應站友們的要求也多次重製原來版本的廠製版,最近原來的電路板也都沒庫存了,最近又要重新製作廠製板,所以利用了這機會作了些小小的修改,理由如下:

1. 有些站友在自行製作X10D TUBE BUFFER後,也自行DIY了機殼,但由於原來的零件配置,使得想要把整支真空管都外露的機殼配置,不好達到目的,所以我重繪了電路板,以雙面電路板的配置方便零件兩面可都可以隨意配置,但其中的7812穩壓IC如果直接背焊,腳位會錯誤, 所以另在背面繪製了零件位置,這樣的話高度較高的零件如果都焊在下方,上方的真空管就可以配合機殼整支外露。
2. 為方便DIY者把LED安裝在LED下方,所以我利用了真空管12.6V的燈絲電壓,經一顆限流電阻來供應2顆串聯的LED,並配置在真空管的下方便使用者焊接固定LED,可以參一下圖示。

為了方便整體的製作,我不再像以前的方式在舊的文章下加文章,所以想參考比對的站友請參考(X10D-GC V1.0)

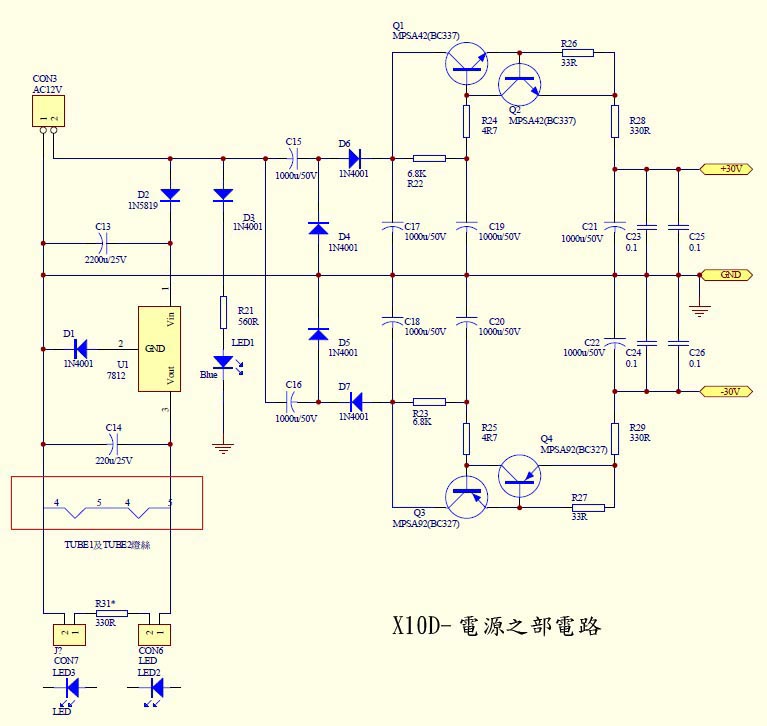

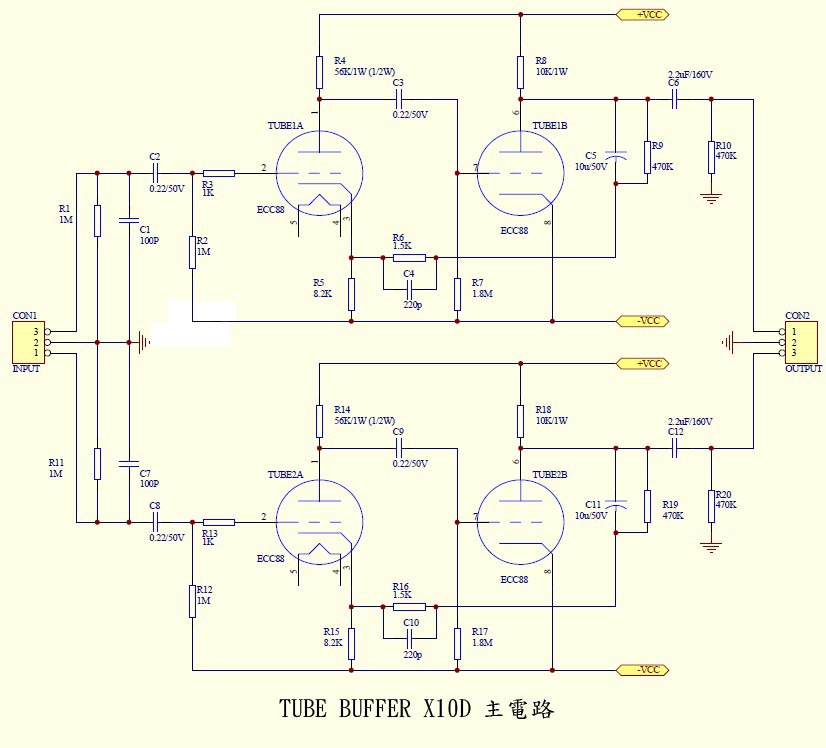

新的電路圖如下,只有小小的修改:

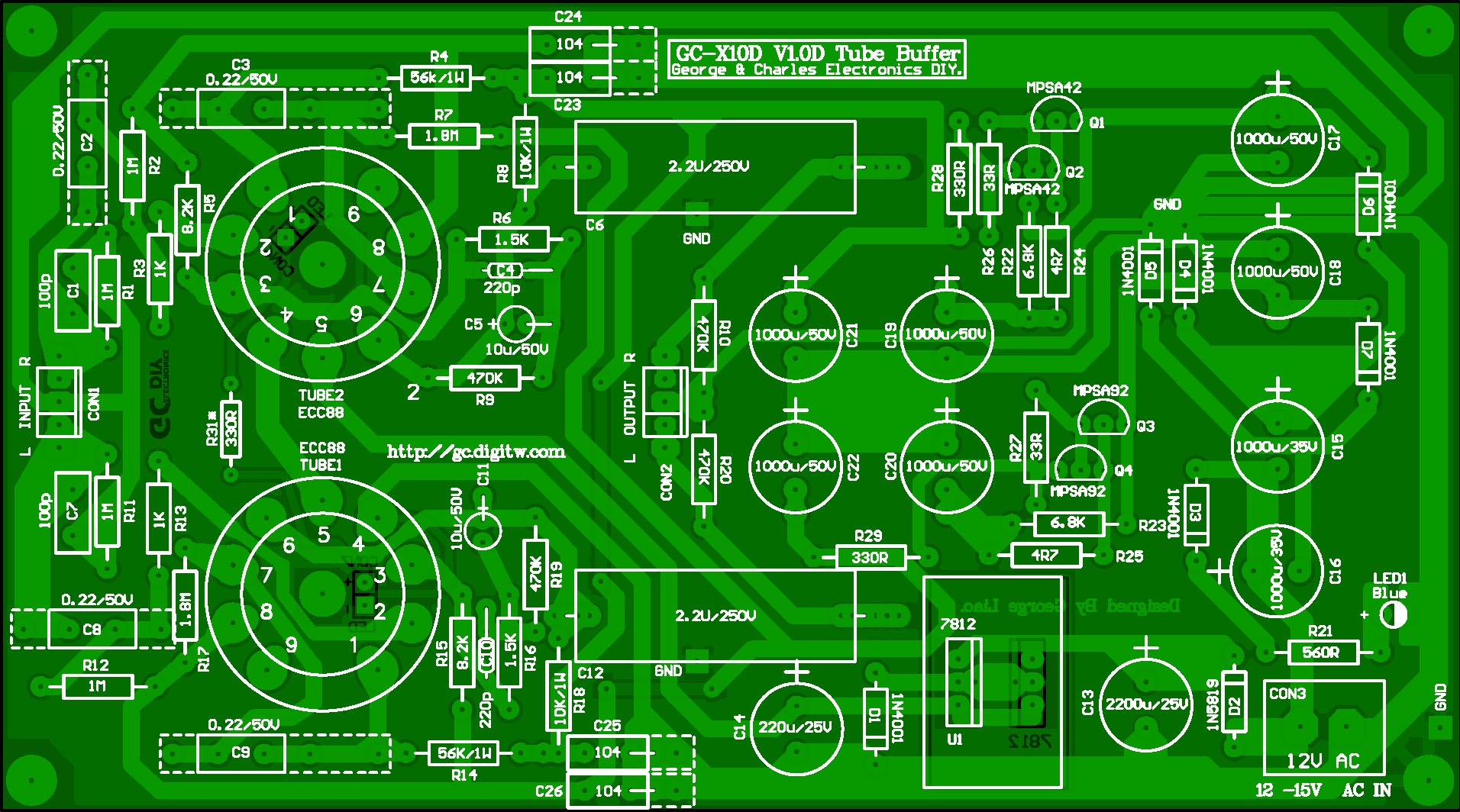

零件配置圖如下:

(按右鍵另存新檔可存大圖↑)

從上面的配置圖來看,電路板除了更改為雙面板之外,部份電容的間距也拉大,如果有些較大直徑的電容也可以安裝。也因改為雙面,所以一些較高的可以裝在下層,以我自己使用的例子來說明一下:
1. 我把所有的電解電容全部安裝在下層,在焊接時要注意,極性可別弄反。
2. 7812含散熱片也可以焊在下方,但要注意別焊在原來上層所使用的孔位,要改插在下層標示的零件孔位。
3. 增加的真空管輔助LED可以反折插腳並直接焊在下方,剛好對到管座下方,我用了3mm高亮紅光LED,效果不錯。這時如果不需要原來的LED,那R21及D3也可以不裝了!

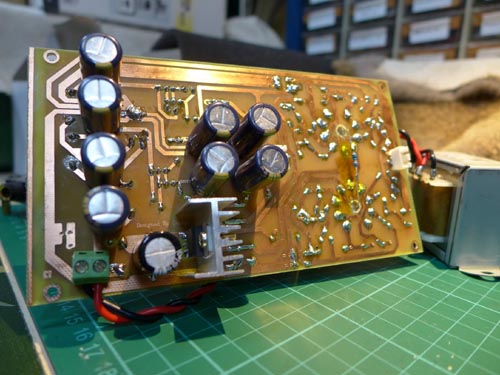

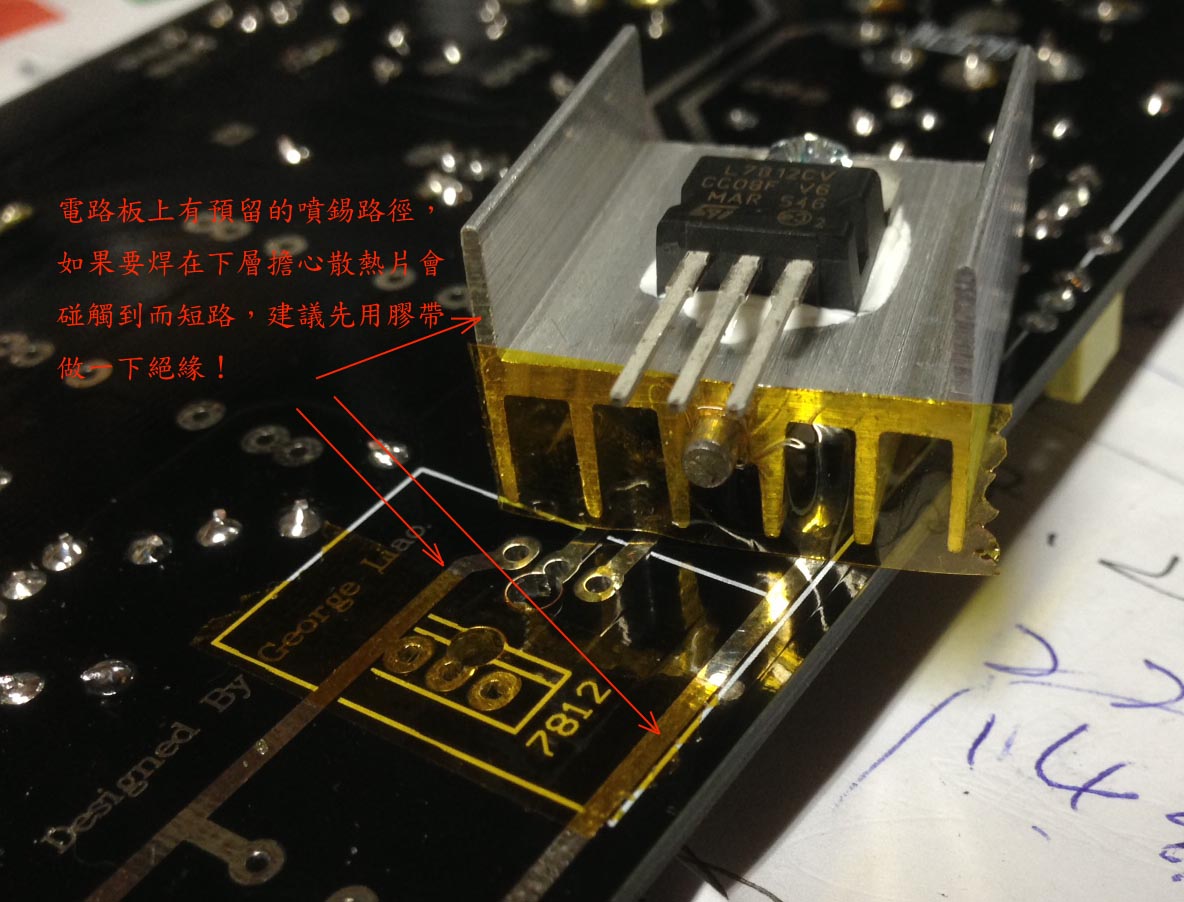

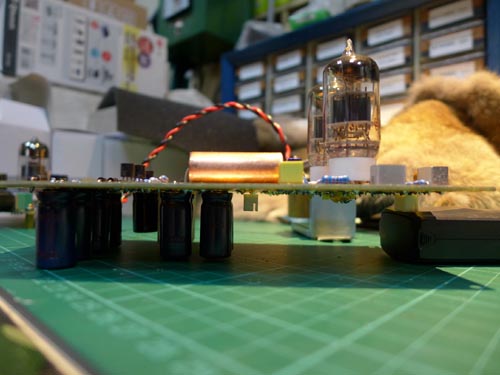

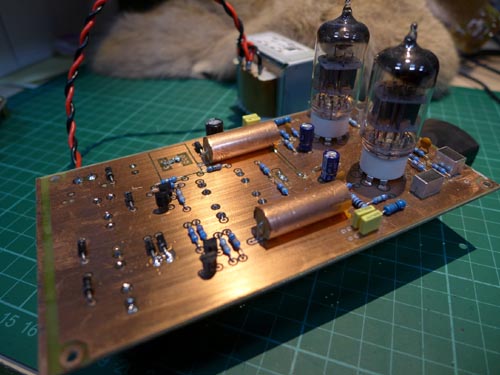

4. 其他零件只要高度小於真空管座的高度,都可以一樣安裝在電路板上層。以下有幾個我手工洗板重新製的的照片, 我試著把高度較高的零件裝在下層,當然如果要照原來的方式把零件都安裝在上層也是絕對沒問題的。但要注意, 是因下層我在設計時留有噴錫的路徑, 如散熱片安裝在下層時,也要注意先如下圖的方式貼一下膠帶做一下絕緣.

    ←按MOUSE右鍵可另存大圖!

5. 新的電路板上,我在兩個2.2uF輸出電容的旁邊各留了一個GND的PAD,如果你看下面第一張照片裡的筒型容,我用了銅箔把它包起來,然後可以再加一條導線從包好的銅箔上焊至我剛說的GND PAD,對減少哼聲的效果會更好!



零件選擇:
1. 真空管除了使用ECC88外,但我個人是使用了蘇聯的6N23P隻三極管,另還可使用的6922、6DJ8、6N1P等雙三極管,但有些真空管的燈絲電流需求較大,這時一定要使用較大電流的變壓器,或並聯雙組電源的方式,比如使用PT-18變壓器時它有兩組0-12V /1A輸出, 一般使用一組就夠了,但如果能把2組並聯,電流更大,也就是把兩組的0-0相接-12-12相接,這時就算用了某些電流需求較大的6N1P也應付有餘!

零件清單:

編號

零件數值

數量

備註

U1

7812

1

穩壓IC,帶散熱器

C1,C7

100p

2

陶片電容

C2,C8 ,C3,C9

0.22u/50V

4

麥拉金屬皮膜電容

C4,C10

220p

2

陶片電容

C5,C11

10u/50V

2

電解或高速電解

C6,C12

2.2u/250V

2

金屬皮膜筒型電容

C13

2200U/25V

1

電解

C14

220U/25V

1

電解

C15,C16,C17,C18,C19,C20,C21,C22

1000U/35V~50V

8

電解電容(松下金字電解)或其他日系

C23,C24,C25,C26

0.1uF/50V

4

基層或金屬皮膜電容

D1,D3 ,D4,D5 ,D6,D7

1N4001

6

IN4001

D2

1N5819

1



CON1,CON2

三腳針式插座

2

音頻信號輸入、輸出

CON3

二腳綠色接線座

1

電源輸入12V /500MA-1A 交流輸入

LED

 藍色LED

1

電源指示燈

LED2,LED3

,黃或自選

2

3mm(自備)

Q1,Q2

MPSA42

2

NPN

Q3,Q4

MPSA92

2

PNP

R1,R2,R11,R12

1M

4

1/4W

R3,R13

1K

2

1/4W

R4,R14

56K/0.5W

2

1/2W

R5,R15

8.2K

2

1/4W

R6,R16

1.5K

2

1/4W

R7,R17

1.8M

2

1/4W

R8,R18

10K/0.5W

2

1/2W

R9,R10,R19,R20

470K

4

1/4W

R21

560歐姆

1

1/4W

R22,R23

6.8K

2

1/4W

R24,R25

4.7歐姆

2

1/4W

R26,R27

33歐姆

2

1/4W

R28,R29

330歐姆

2

1/4W

R31*

330歐姆

1

1/4W(自備)

真空管座

9 PIN

2

9 PIN

TUBE1,TUBE2

6N23P

2

雙三極管2

變壓器

PT-18

1

0-12,0-12 /1A





以下以順便提供一些零件的接腳圖供大家參考:

ECC88真空管

7812穩壓IC

MPSA42 (NPN)

MPSA92(PNP)



DIY電路板的站友可以下載底片檔:KITs\X10D-GC-TubeBuffer\MY-X10D-FILM.pdf

列印時請注意設定輸出比例為100%,不要有任何縮放,曝光時注意正反面,也就是印出的透明片放在感光線路板時,板面上的文字看起來是正常的文字,不是反字。且雙面板, 自己對一下上下層,其中上層的曝光時要反面過來。

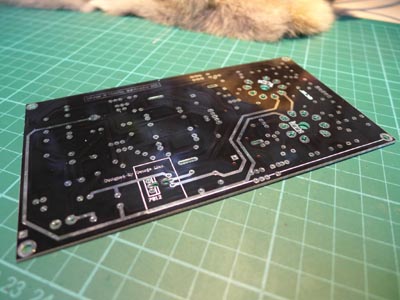

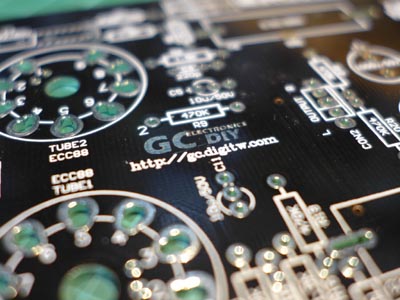

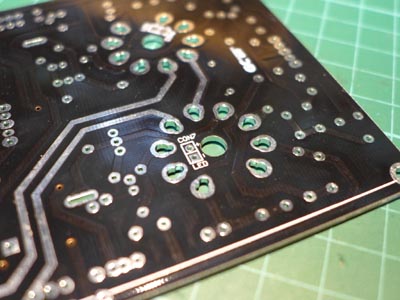

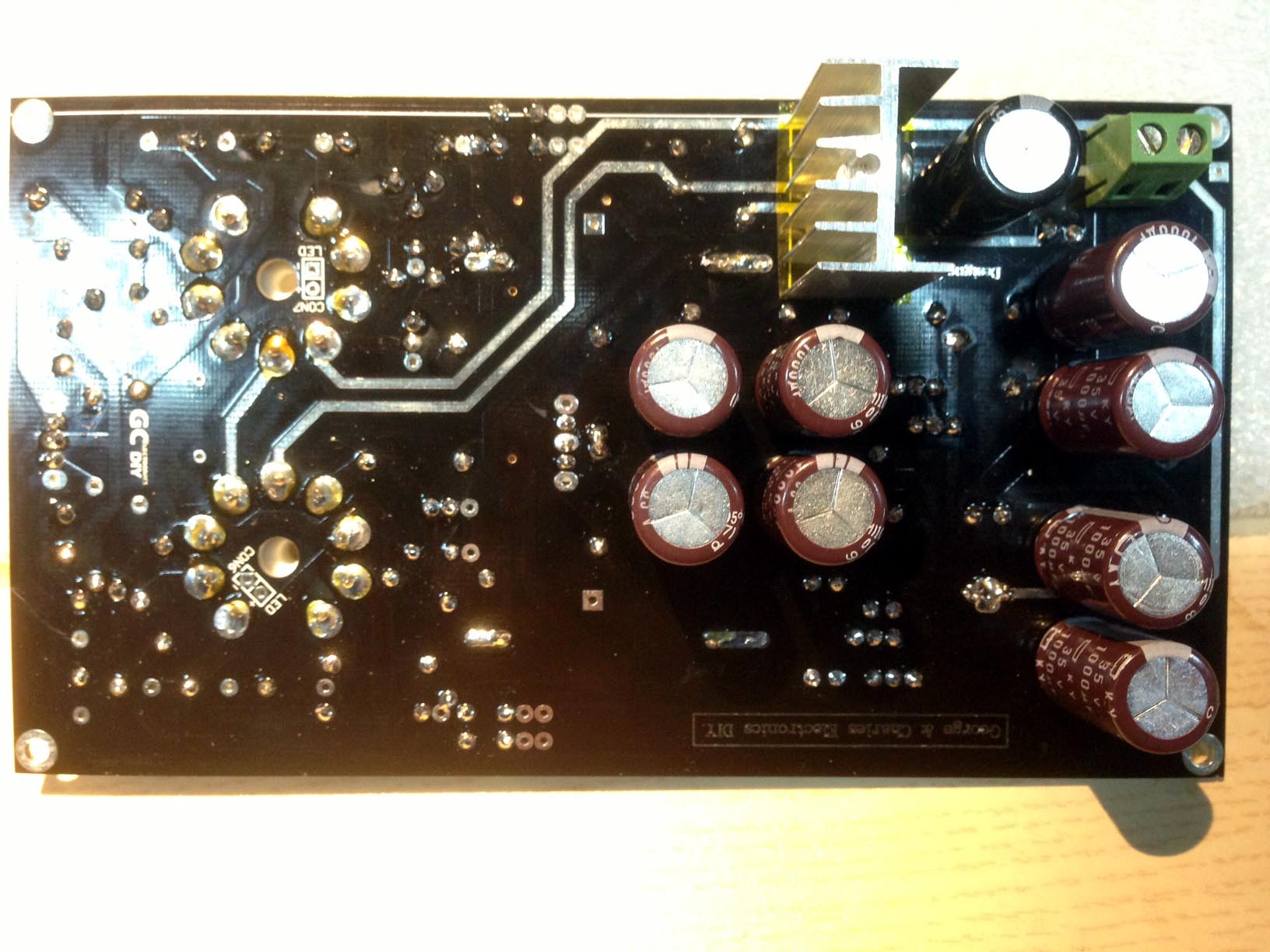

 以下為廠製板的照:





戶轉帳了, 你炟一一卜



為方便站友,我會繼續提供電路板及零件,如果有需要請來信連絡看看還有沒有零件庫存? 我的Email:georgeliao886@gmail.com

零件內的零件跟舊電路板的一樣,多出來的LED2,3R31,不在提供之內,如果有需要跟我說。



主要零件:

MY-X10D V1.0D TUBE BUFFER 電路板------280元/片

零件包如下, 二選一

 全套零件包A(含PT-18 變壓器)------520元/套 停止供應!!!!

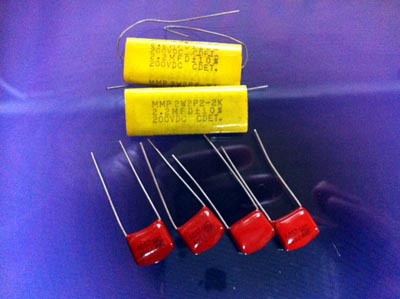

 零件內含之交連電容如下:



全套零件包B(含PT-18 變壓器)------650元/套 **** 目前只提供此零件包.

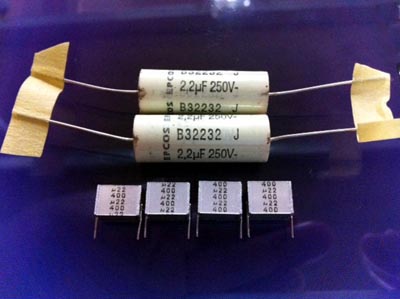

2011年12月起供應只有100套的量,此零件包內換用的交連電容如下:(不單獨販售此組電容)

  德國西門子EPCOS_SIEMENS_金屬膜電容_0.22u/400Vdc_MKT系列(又名:千層糕電容)*4
  德國西門子EPCOS_EPCOS_SIEMENS_薄膜電容 2.2uf/250V 發燒電容*2



6N23P 真空管NOS(一套需2顆)--300元/顆 * 2 =NT$600.

安裝記事及注意事項


1.使用有2組AC 12V輸出的變壓器也可將兩組並聯,0V接0V,12V接12V。

2.有些同好會更換變壓器為AC15V,效果也不錯,但要注意裡面的一些電容C17,C18,C19,C20,C21,C22,要改選用耐壓50V的電解電容(我們提供的零件包為35V)。

04/19/2013 By George Liao.
