我們的第二版擴大機機箱

                                        * 目前機箱已經都賣完了,可能短期內不再供應機箱了,抱歉! *

第一版的機箱在大概在一年多前都賣完了,但說實在的,因為前前後後第一版的機箱也經4年左右才賣完,想想庫存的壓力實在太大,那麼久才賣完,一年前機箱賣完後本來想就不要再做了,因為我們不是什麼大站,又是用業餘的時間在經營這網站,也沒什麼經費,沒法做大大的庫存,但是還是經不起幾位站友來信的鼓勵,希望我們能再供應擴大機機箱,讓大家的DIY擴大機有個家,一樣跟原設計者Darak商量了一下,請它設計一下主要的箱體,再冒險一次,這次不做多, 50! 請他做了設計 (人已經是去美國工作了,還被我呦來設計),也做了幾次的試作及修改,終於可以供應了。

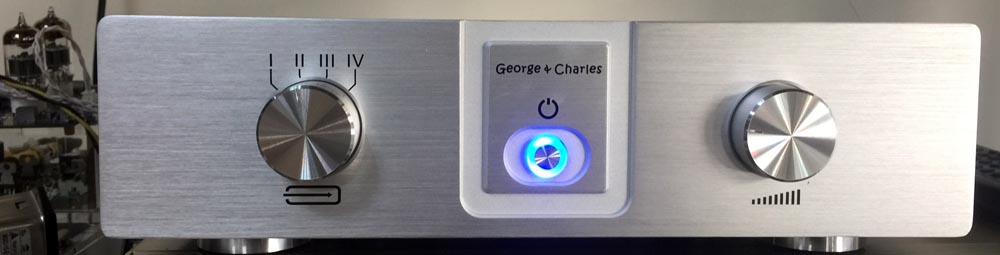

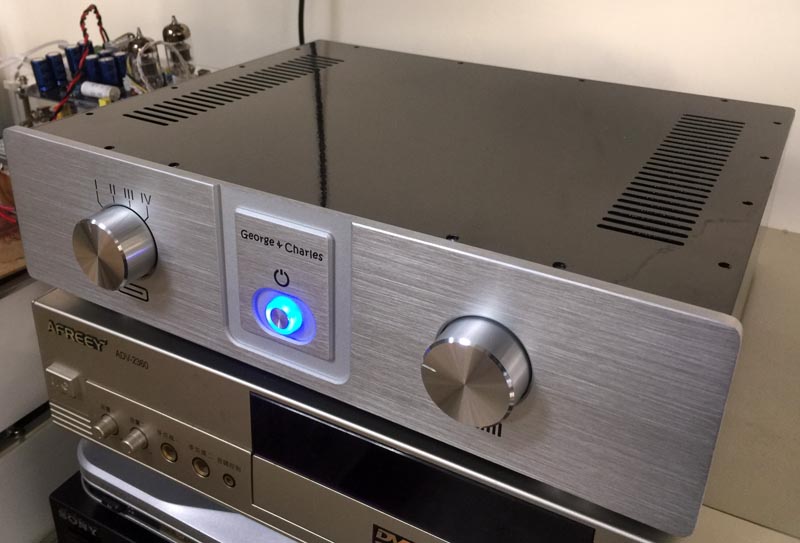

這次我們把機箱的高度降低了,寛度較上回的寛了些,體積為32*26*9 cm,看起來小巧但大方,電源開關在中間,並配合壓克力按鈕,內部還有配置SMDLED指示燈板效果不錯!

左方大旋鈕為波段音源選擇開關位置,有4個音源選擇位置;右方大旋鈕為音量VR的位置。

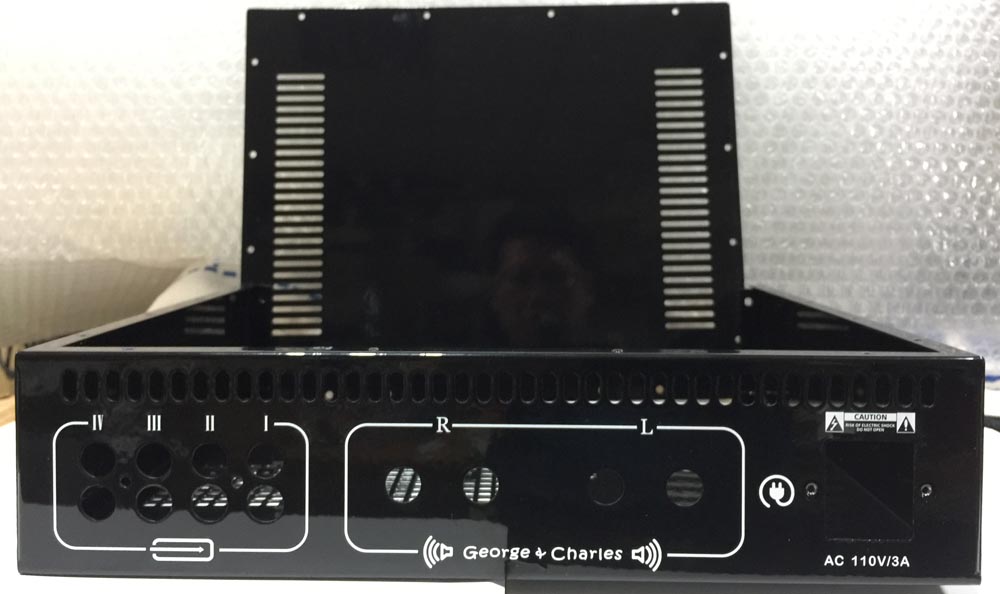

再來是機箱本體,使用鐵質機箱,並配合粉體塗裝為亮黑色,

因機箱的高度降低,變壓器如果之前您配的PT-40或以上的會裝不下,需改用環型變壓器,但如果是LM1875用的PT-34則可以正常安裝,機箱裡已依這兩種變壓器留好的鎖孔,方便大家安裝。

喇叭輸出座這次用高級的獨立鍍金壓克力機頭,質感不錯,至於[音源輸入選擇的配件]我們會分開計價,由使用者決定自己要用傳統的接法還是我剛推出的[音源選擇輸入電路]套件,但建議各位還是一起購入會方便很多,有經驗的人就知道這部份使用傳統接法的繁雜跟耗時,還有雜訊干擾的可能性,有了這『音源選擇輸入電路套件』節省的配線跟Debug雜音的時間精力是值得的!



安裝教學(參考)(以本站LM3886 DC-SERVO AMP為範例)

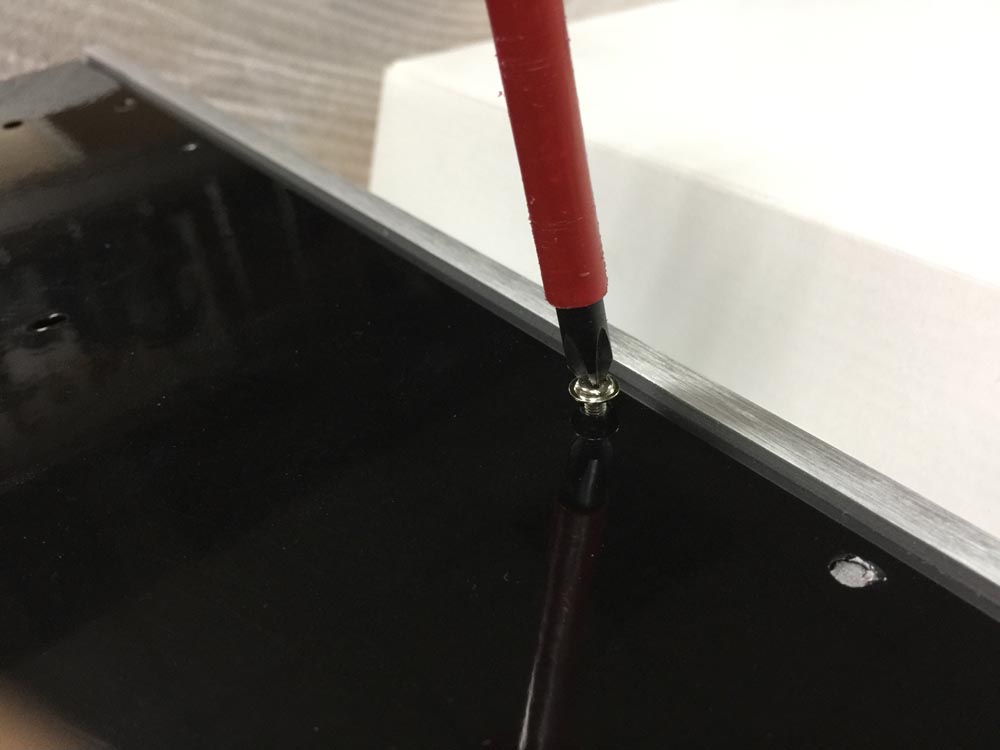

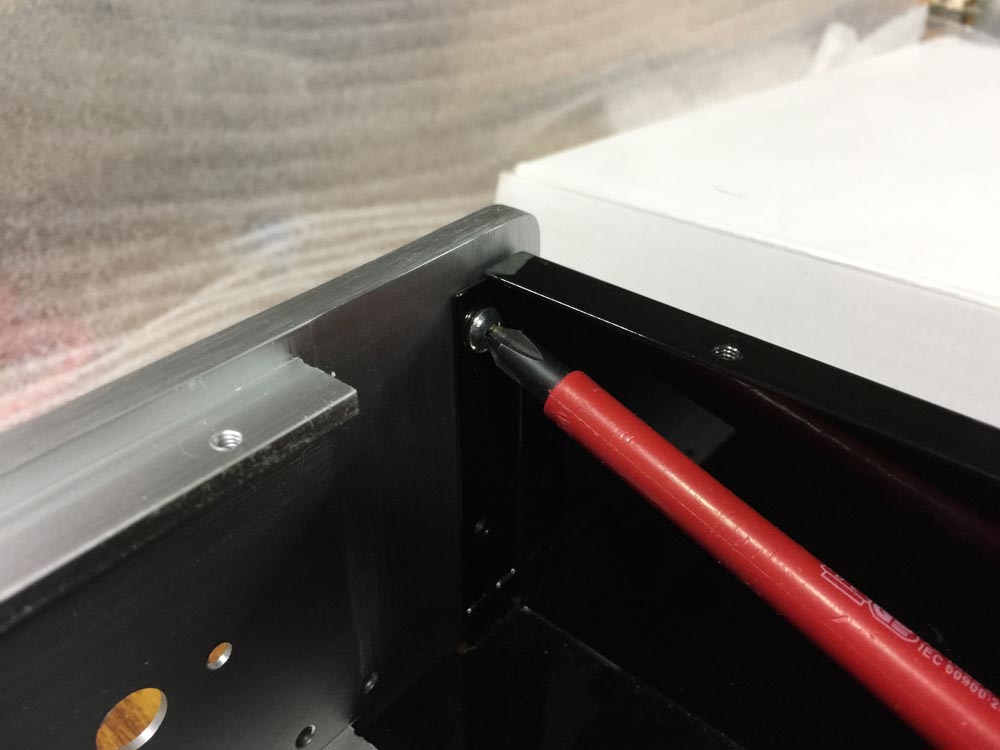

1. 結合主體及前面板:共顆M4的短螺絲,由內側固定面板,然後再固定下方的4M3自帶墊片螺絲。

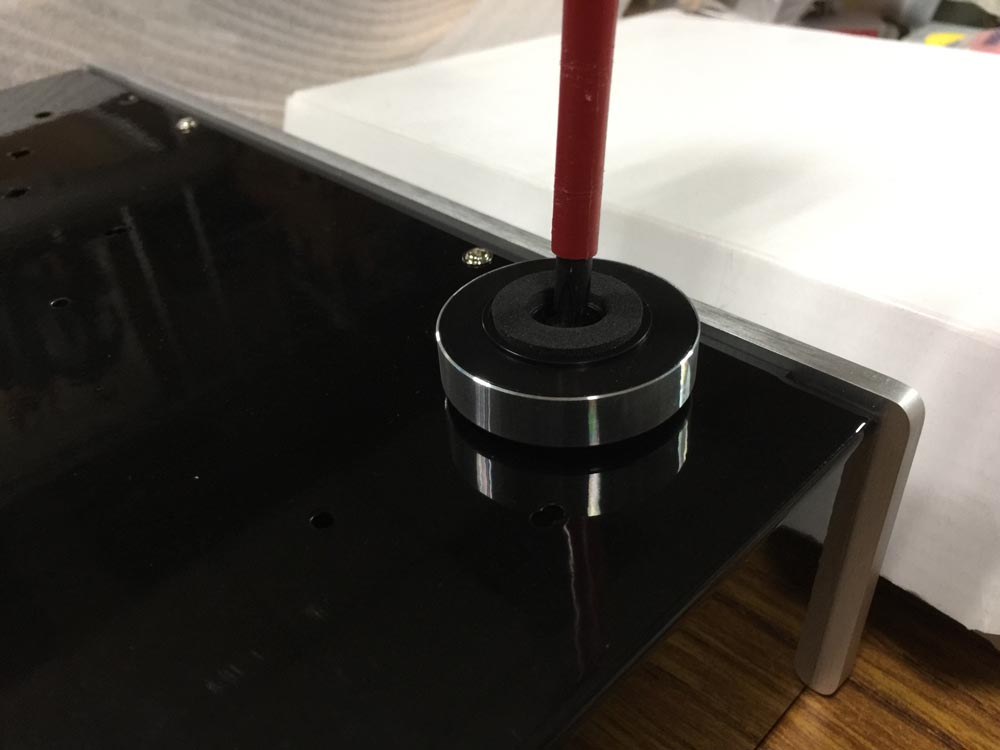

2. 固定4個機箱腳座:使用4M4長螺絲及螺母。

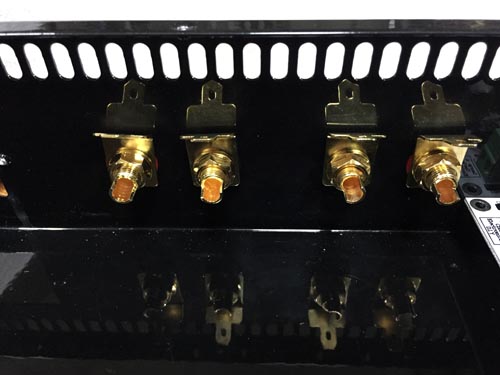

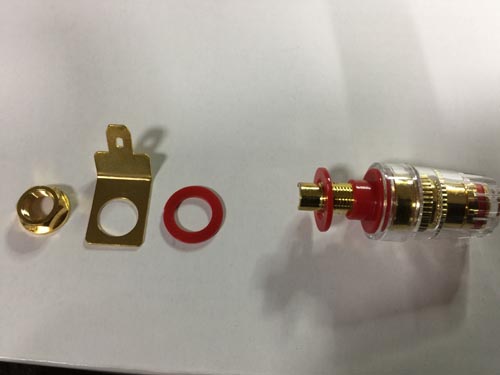

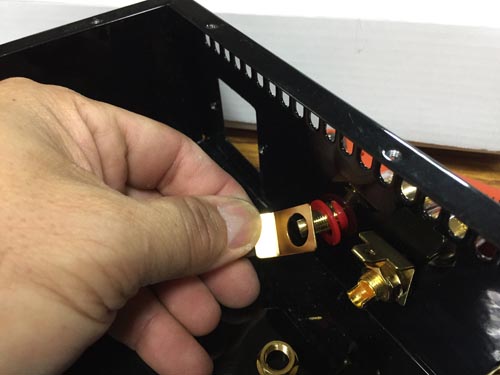

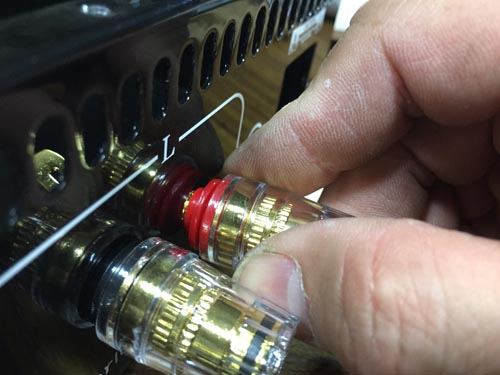

3. 鎖上喇叭座:這次我們使用高級的鍍金喇叭座,質感很不錯,注意所付之絕緣墊片的順序,確保金喇叭座金屬部份不接觸到機箱本體。

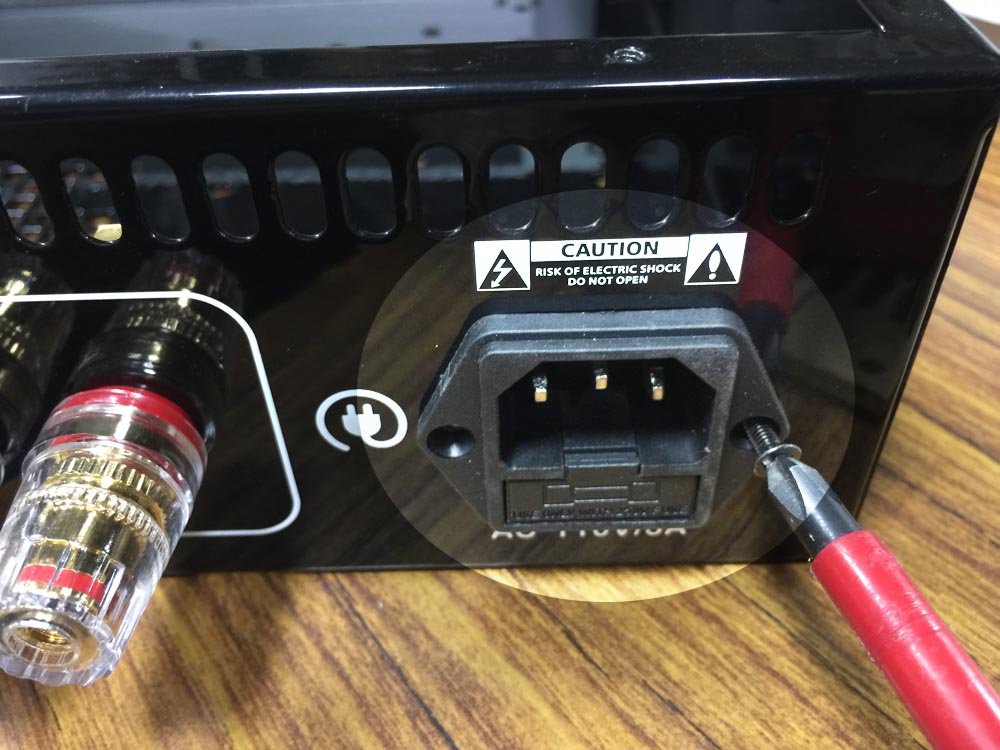

4. 鎖上AC電源連接座:使用2顆皿頭M3螺絲!套件中的AC連接座內的保險絲經預置了。

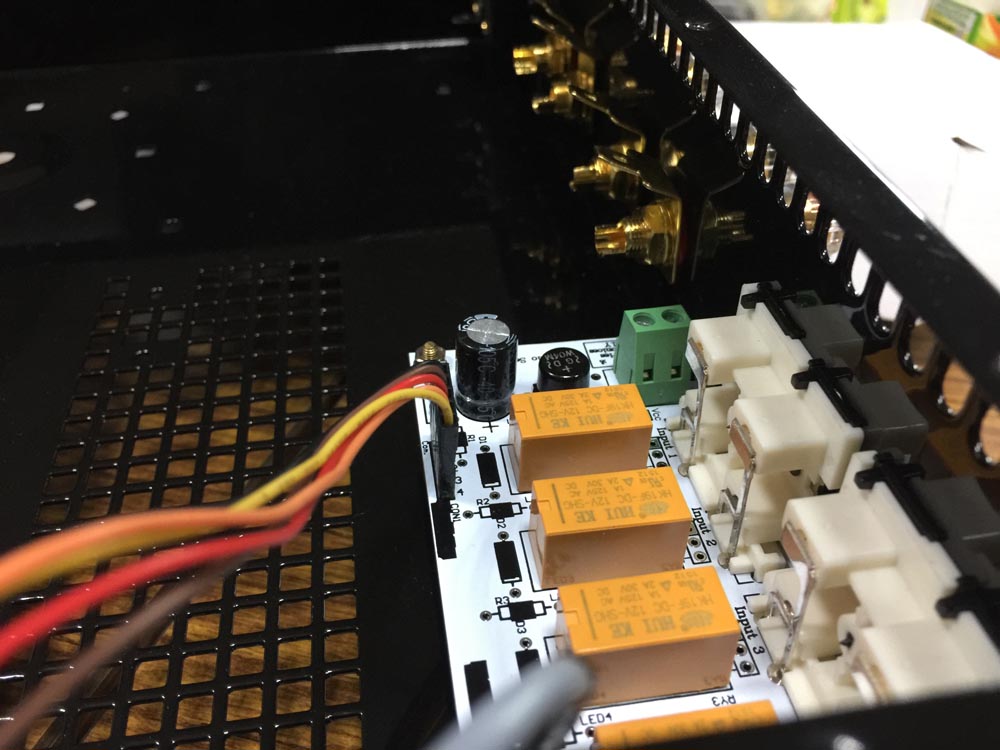

5. 固定[音源選擇輸入電路]http://www.gccircuit.com/new_page_36.htm

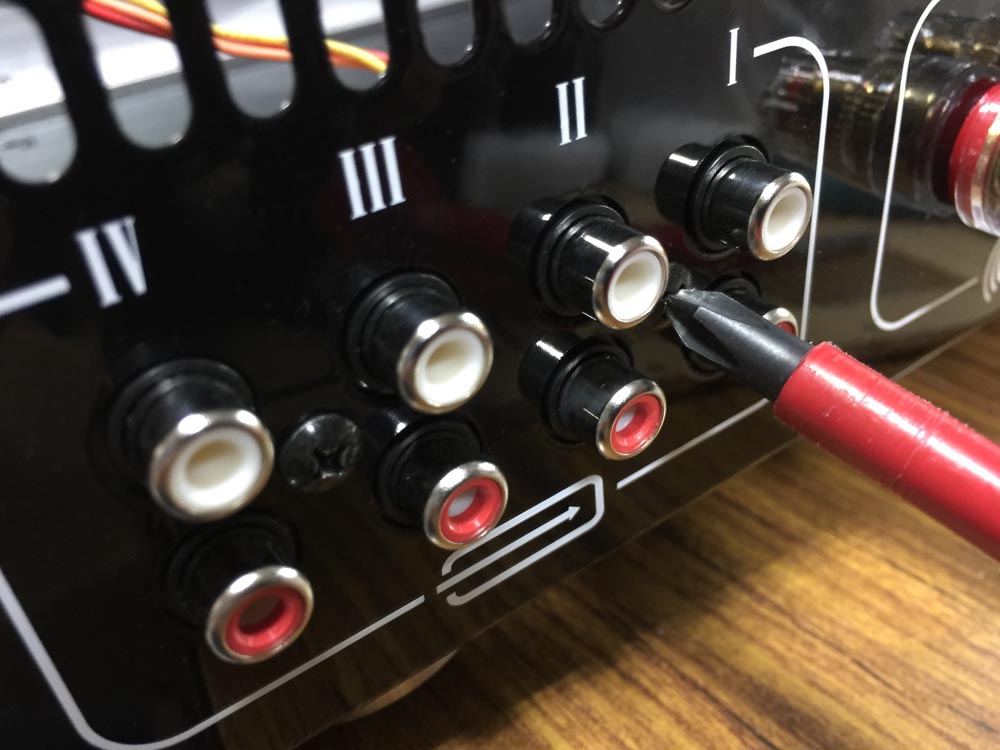

(1)   2顆自攻牙螺絲固定RCA座。

(2)   再由機箱下方鎖上2顆固定銅柱的M3短帶墊(銀色)螺絲。

(3)   用斜口鉗剪掉密封型波段開開前方的定位凸點。

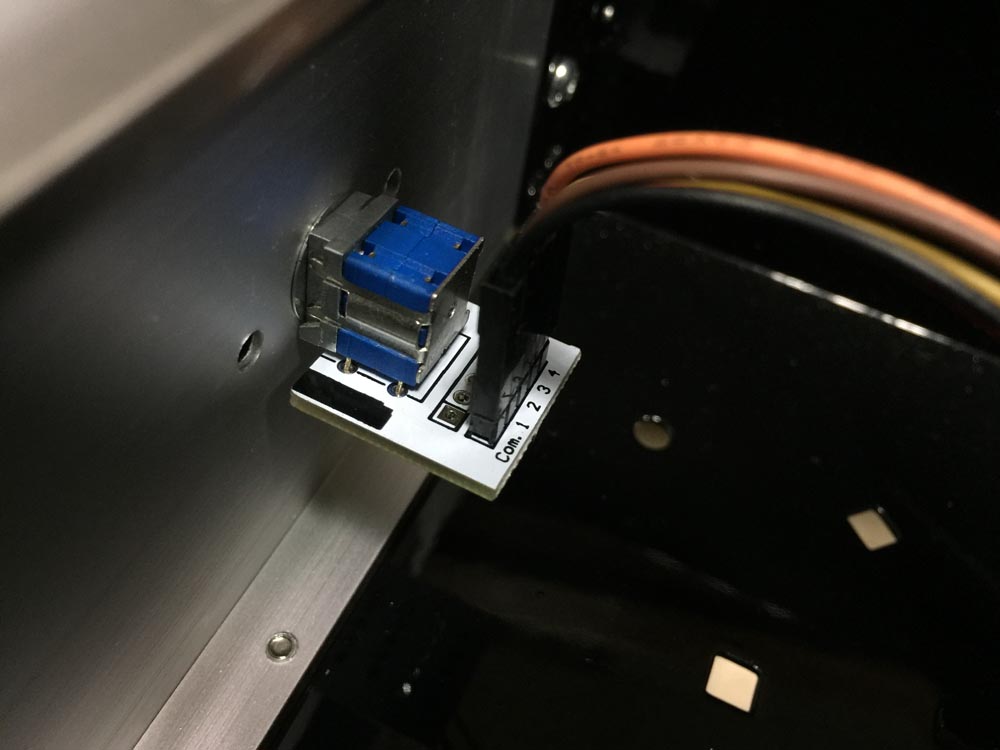

(4)   將波段開關鎖上面板,固定時配合大旋鈕,可能調整一下位置及角度。

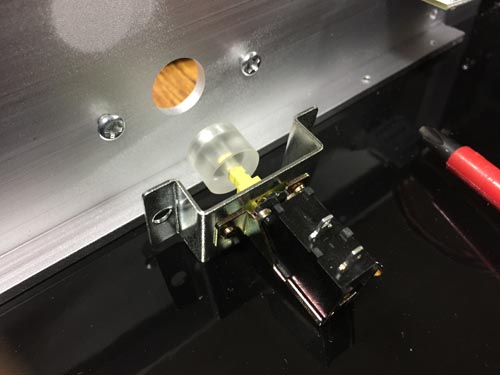

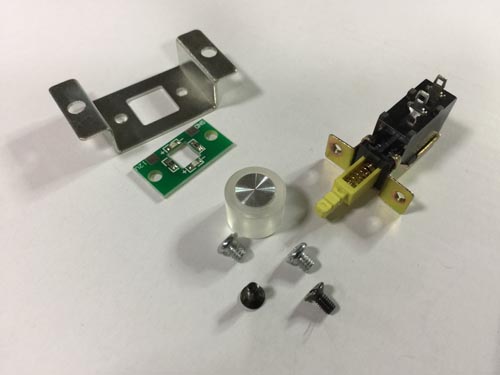

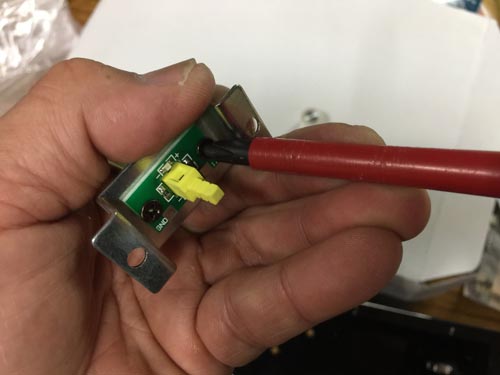

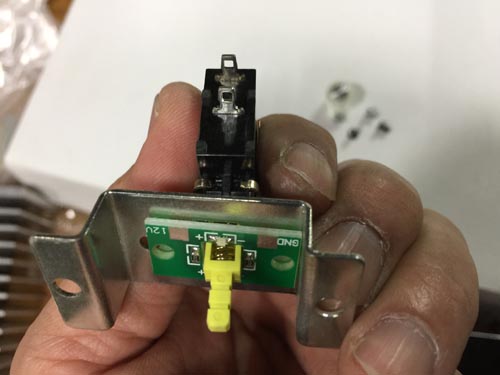

6. 結合電源開關及背光LED電路板,請依以下圖片順序。

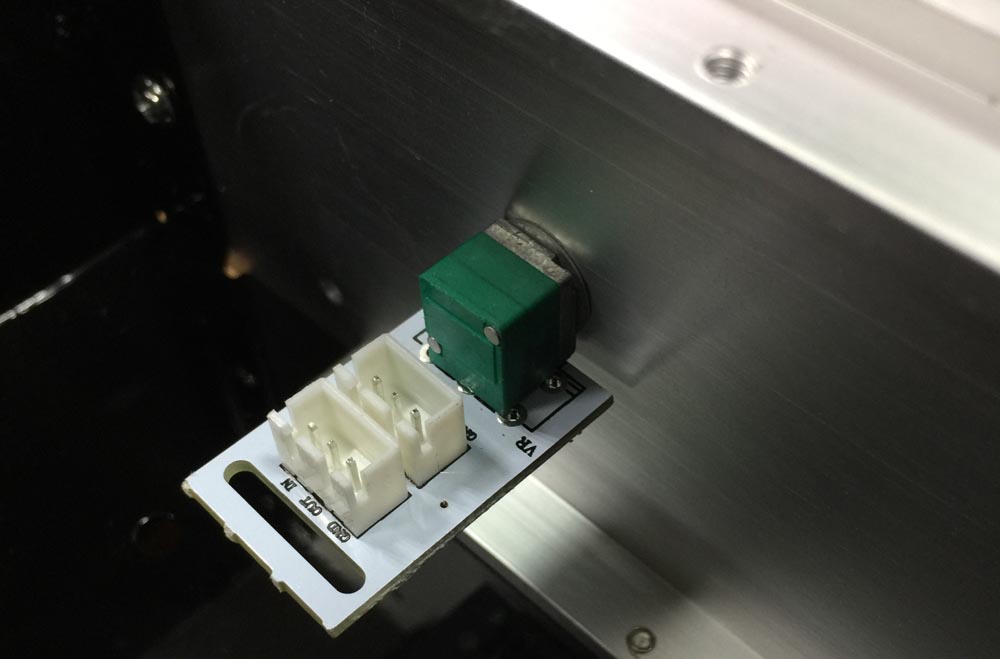

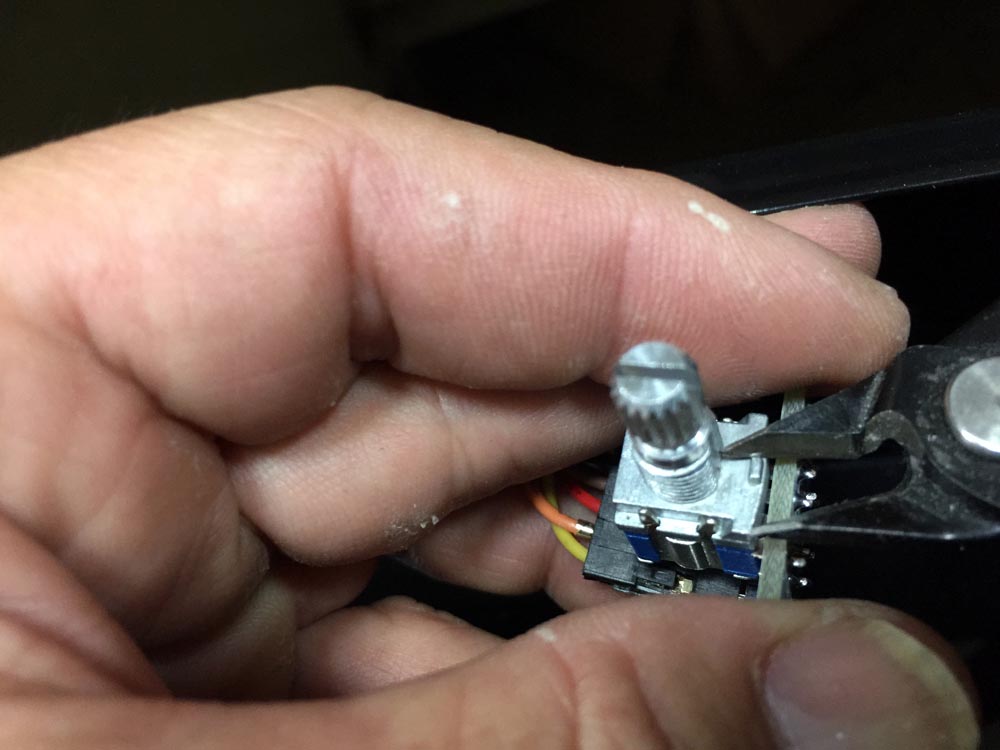

7. 固定音量VR,套件內有包含此電路板,焊好VR及接頭後,並如波段開關那樣用斜口鉗剪掉固定凸點,再鎖固定螺母,固定時配合大旋鈕,可能調整一下位置及角度。

8.  接下來就可以安裝您的擴大機電路板了,為方便大家使用站上電路板,預留了LM3886 DC SERVO AMPTTDA7294 DC SERVO AMPLM1875 DC SERVO AMP的銅柱固定鎖孔,如是其他的電路板,只好你們自己再鑽孔了。

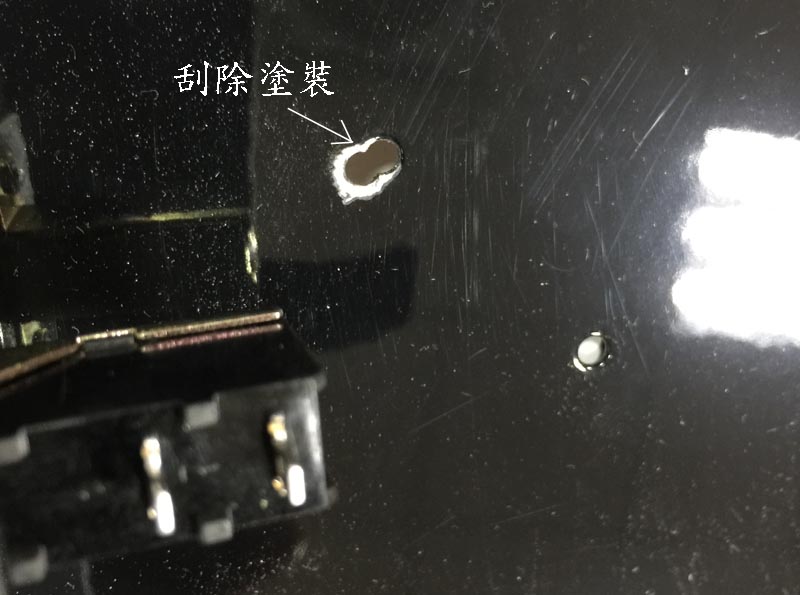

以下就以這片LM3886 DC SERVO AMP的電路板來做示範,以這片電路板來說,為了方便會把電路的GND配置跟其中的一個銅柱固定孔同位置,以LM3886來說,在電源端子旁的鎖孔,這樣只要銅柱鎖上機箱就直接接地不再另外處埋了,但我們機殼是經粉體塗裝處理,塗層較厚,所以最好先用小挫刀或刮刀刮開這個要鎖銅鉒的孔位旁的塗裝,如下圖:

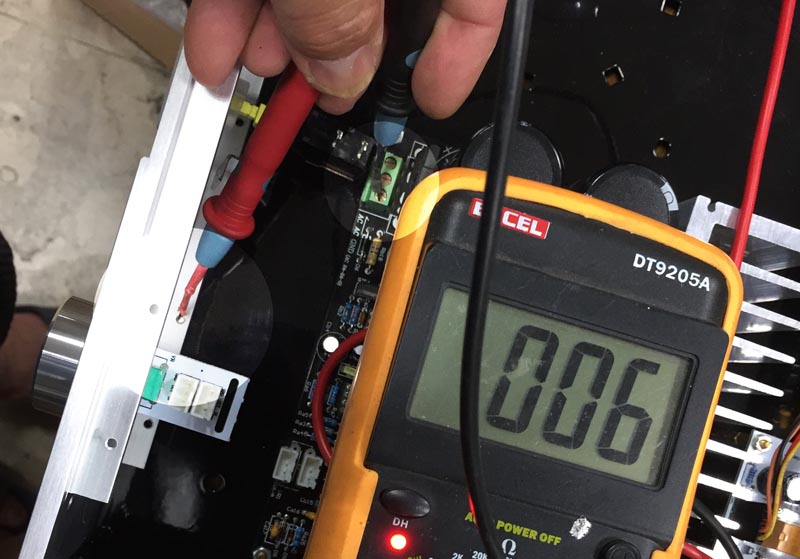

為確定電路板GND點與機箱確實導通我們可以用萬用表的歐姆檔或導通檔來測一下,測棒一支接電路板GND,一支接任一支鎖在機箱上的螺絲。

9. 鎖上變壓器:以環型變壓器來,上下都有一片橡膠,別忘了放上,固定螺絲只有一支,鎖到變壓器不滑動後再梢緊就好,不要鎖太緊以免損壞變壓器或使得機箱變型!為了美觀整潔可以把變壓器的出線編絞一下。

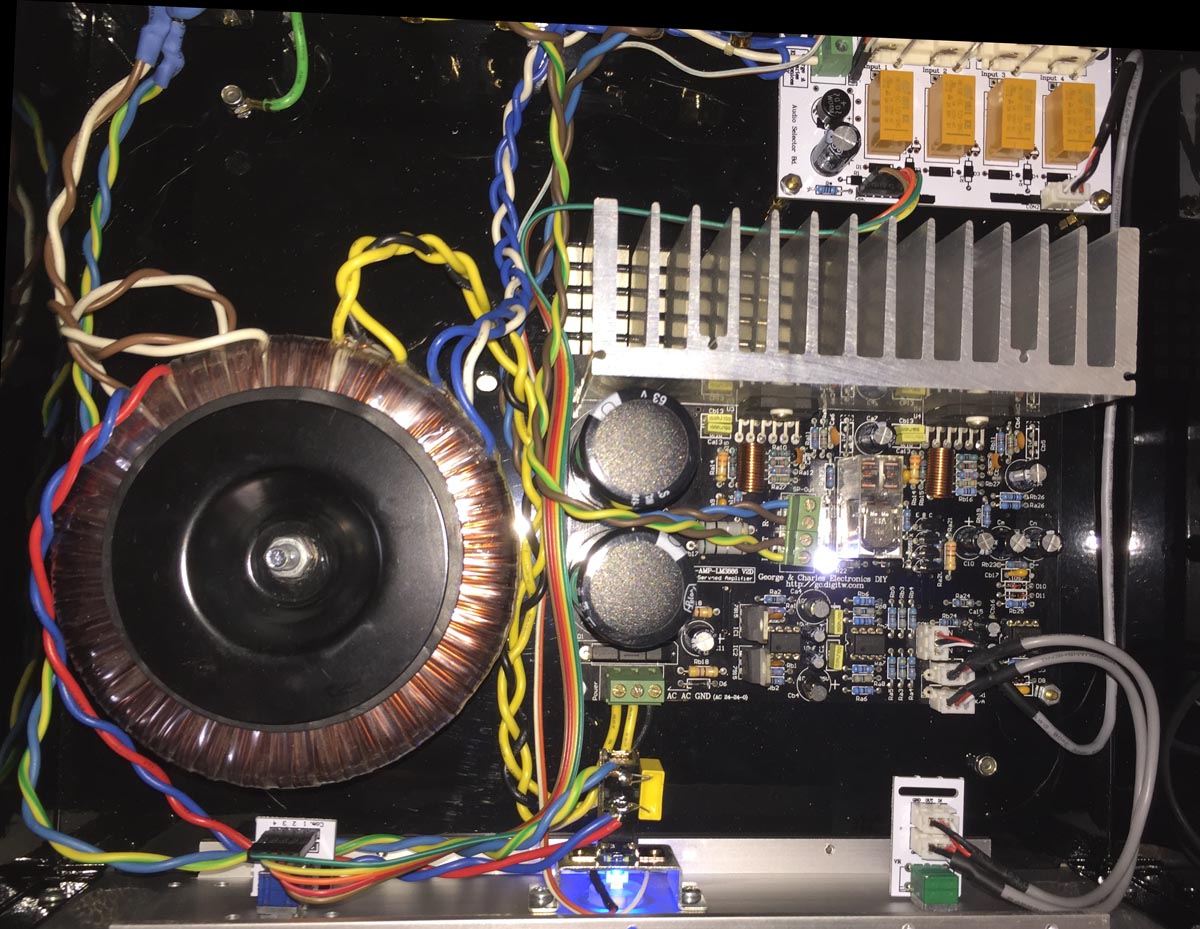

10.配線安裝:

配線的安裝就沒有一定的順序,下面幾個重點的解說:

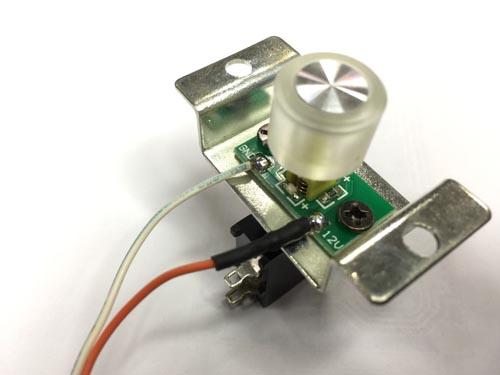

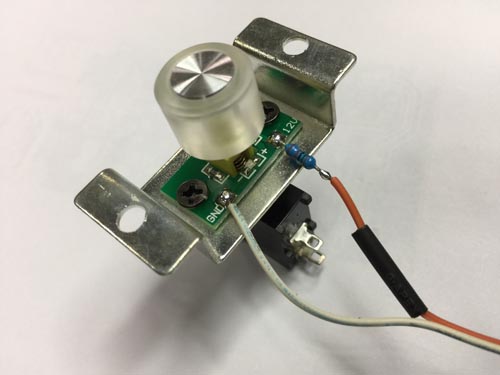

(1)電源開關背光LED板配線,標準電壓是DC 12V,電路板上有+-標示,照著接就好,如果你用更高的電壓,比如我從『音源選擇輸入電路套件』中整流後的18V左右電壓來當這片背光LED的電,那就要在配線中再串一顆電阻(1.5K)來限流降壓,最好再套個熱縮套。

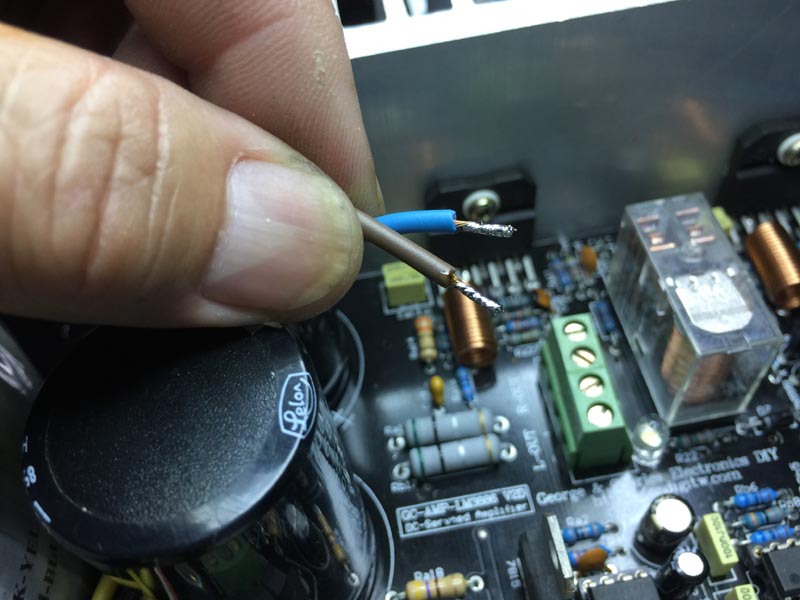

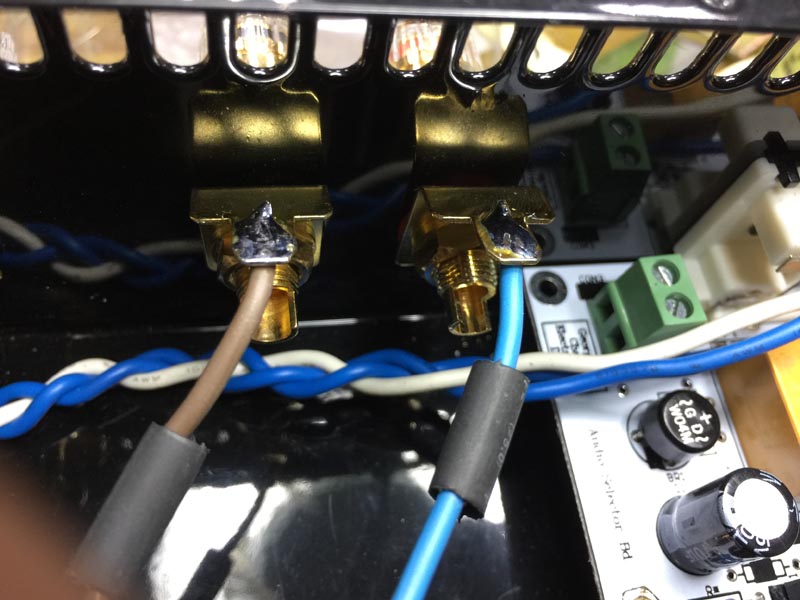

(2)喇叭座連接,以LM3886來說電路板上有端子座,鎖上就好,但建議把線頭溶上一些焊錫(吃錫),以加強端子鎖上的後的密合度,機箱喇叭座用焊錫來施作,線材別用太細的線,可用多芯線方便配線。

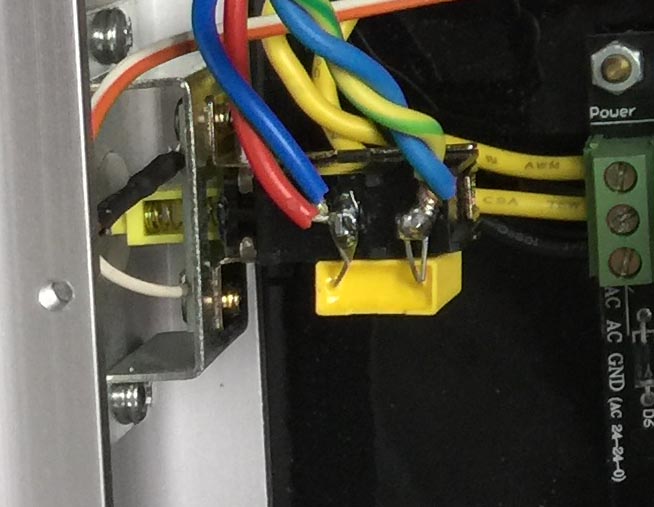

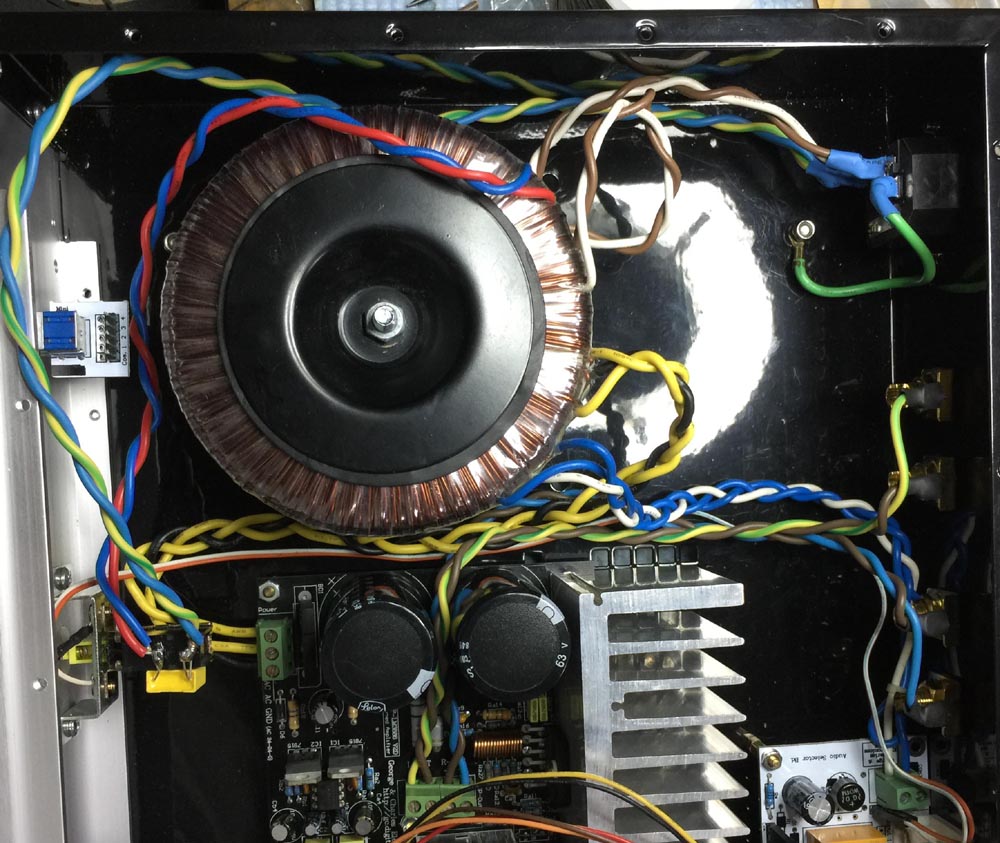

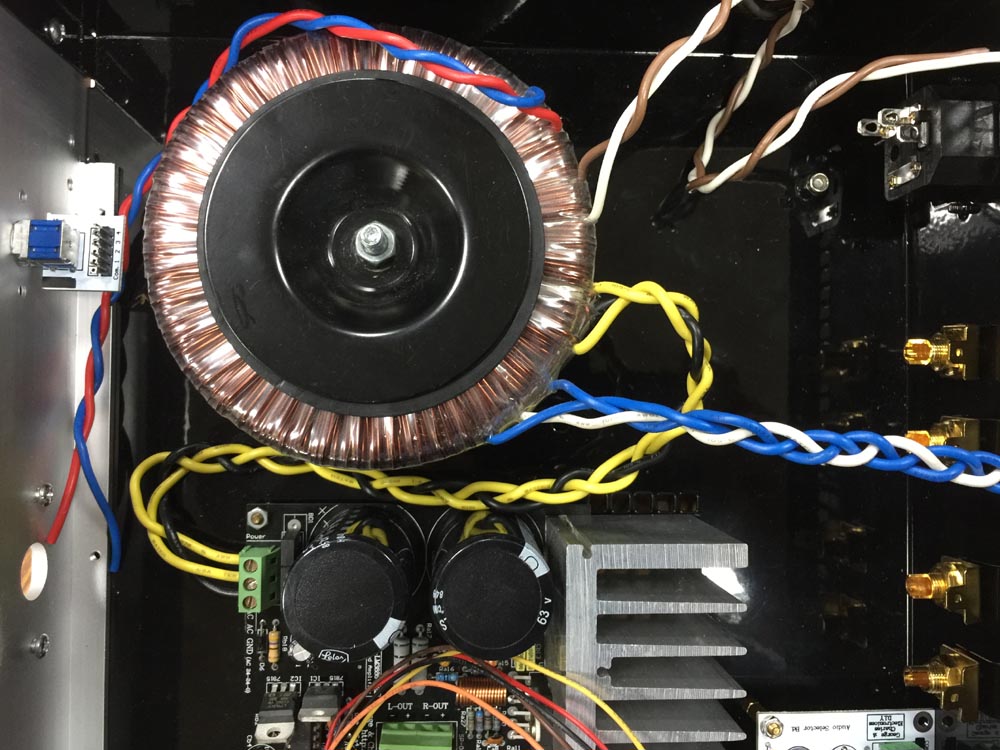

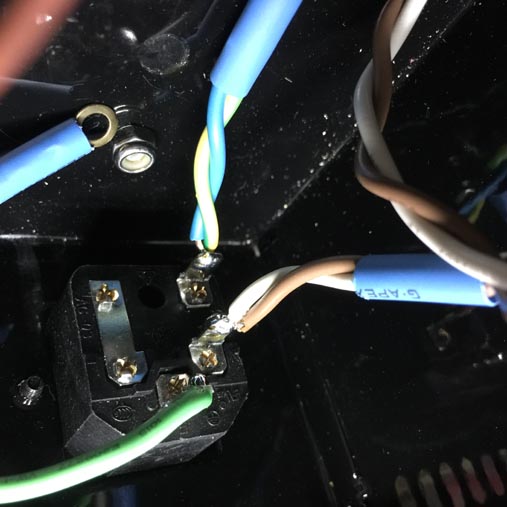

(3)電源配線,參考下圖,輸入側我們環型變壓器上是使用兩組110V並,一端直接到AC插座,另一端先到電源開關再回到電源座,配線一樣不要太細,我自己是省錢族,我用一般家裡多出來不用的電腦電源線,把外表包覆剝除後使用裡面的線,效果不錯,喇叭配線也可以使用。電源開關上最好並上一顆0.1uF(104)/250V電容,可以減少開關接點上的火,延長開關的命。AC插座上另有一接電源地線的接點,這是為了機體漏電時把漏電導至大地,以避免人體觸電的危,要把它連接到機箱上。

(4)擴大機主電力連接,以LM3886來說,直接把AC26-0-26鎖在電路板電源端子座,意注意LM3886的配置為由左至右為26-26-0,別弄錯。

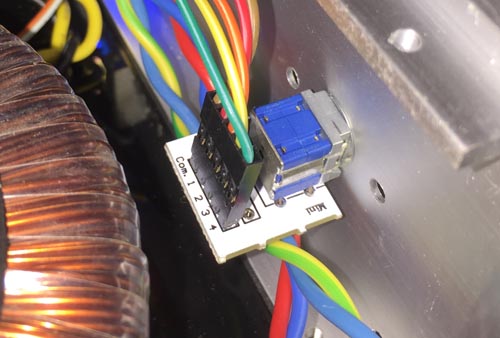

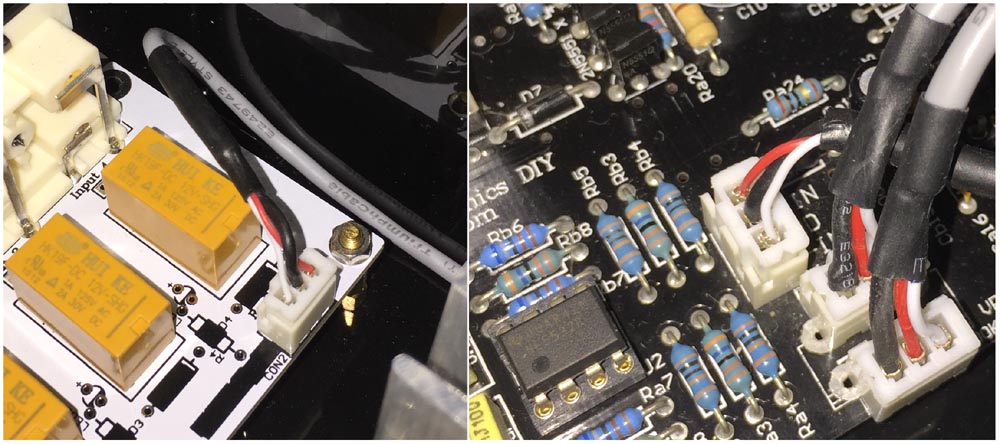

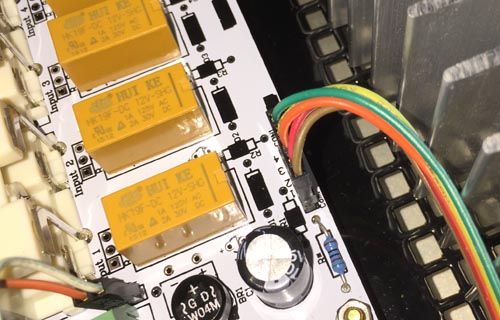

(5)『音源選擇輸入板配線』,基本上就是把相對竹的配線插上就好,套件中附的5P雙母杜邦頭一端插在波段開關板上的PIN座上,另一端插在『音源選擇輸入板』上5 Pin插腳,注意相對的腳位(電路板上有標示腳位號)

再來是音源線,使用長的那條隔離音源線(黑線在中間),一端插在電『音源選擇輸入板』的3Pin小白色插座,另一端就插在你擴大機的輸入端上,注意一下左右聲道。再來『音源選擇輸入板』的電,本來使用的是AC 9VDC12-14V之間,但這變壓器上是13V,梢高了一點,所以注意電路板上的R*可以使用一顆200歐姆的,這樣就可以直接使用AC 16V了,也可以參考:音源選擇輸入電路板

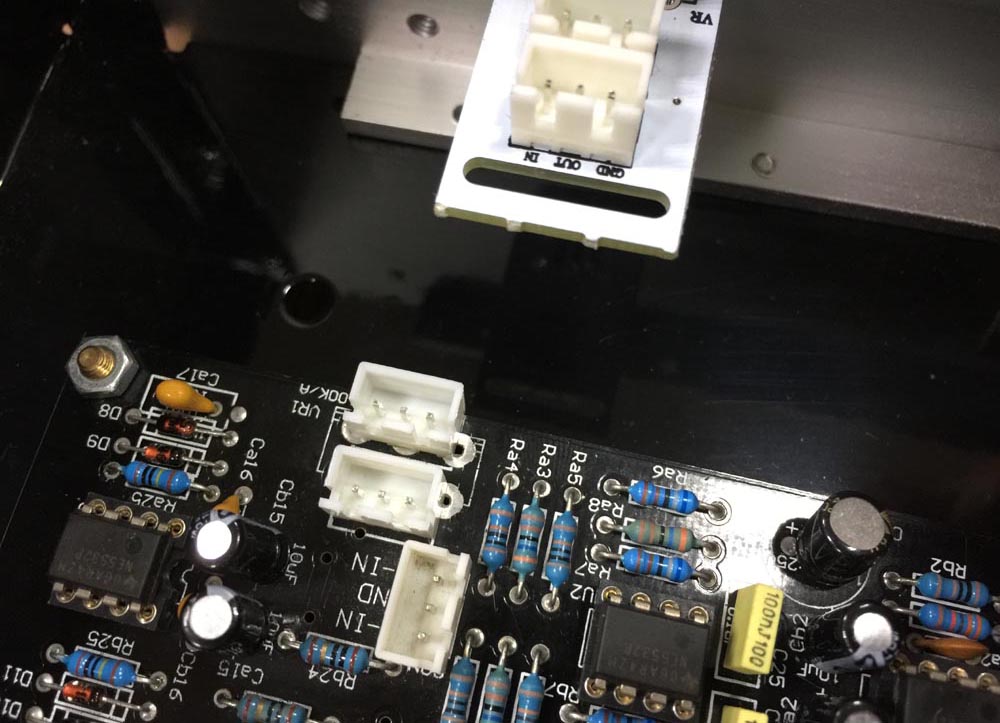

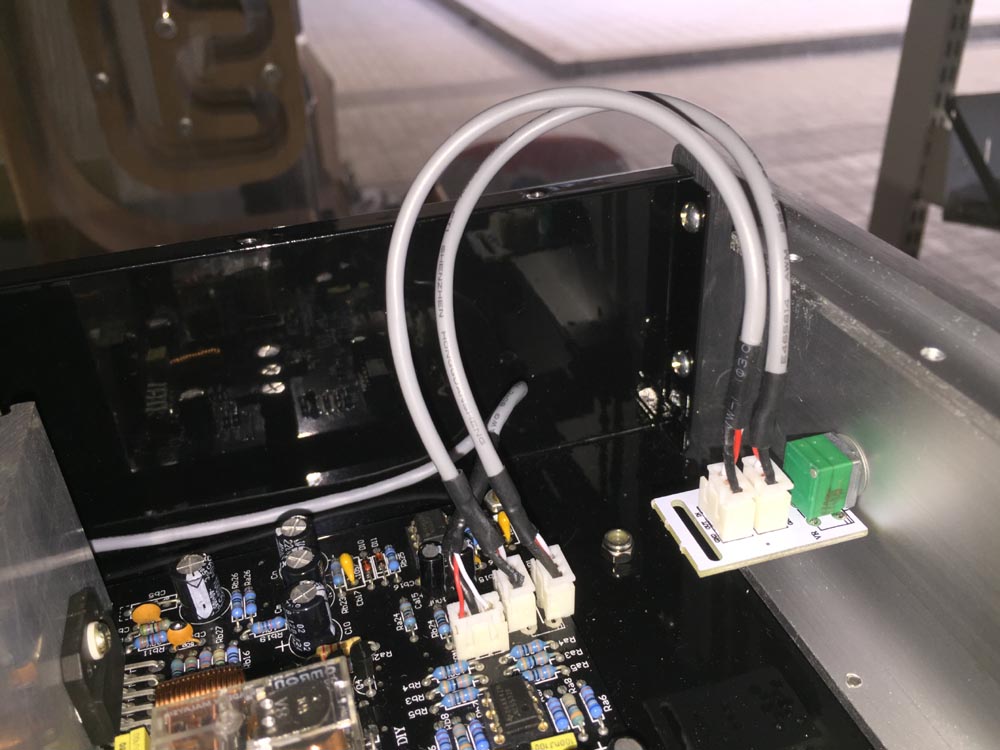

(6)音量VR的配線,因套件中也包含了VR專用的電路板,配線也包含在內了,所以方便許多,使用兩條較短的隔離線(黑線在側邊),來連接,注意照片中的相對位置,地線相對在VR的第一腳。

現在大概就都完成所有的配線了!

11. 最後就剩蓋上上蓋,使用黑色M3帶墊螺絲鎖上上蓋,完工!

George Liao.  2016/12/23

版權所有,請勿轉載

喬治查爾斯電子電路網



----------------------------------------------------------------------------------------------------------------------------

機箱零配件供應:  * 目前機箱已經都賣完了,可能短期內不再供應機箱了,抱歉! *

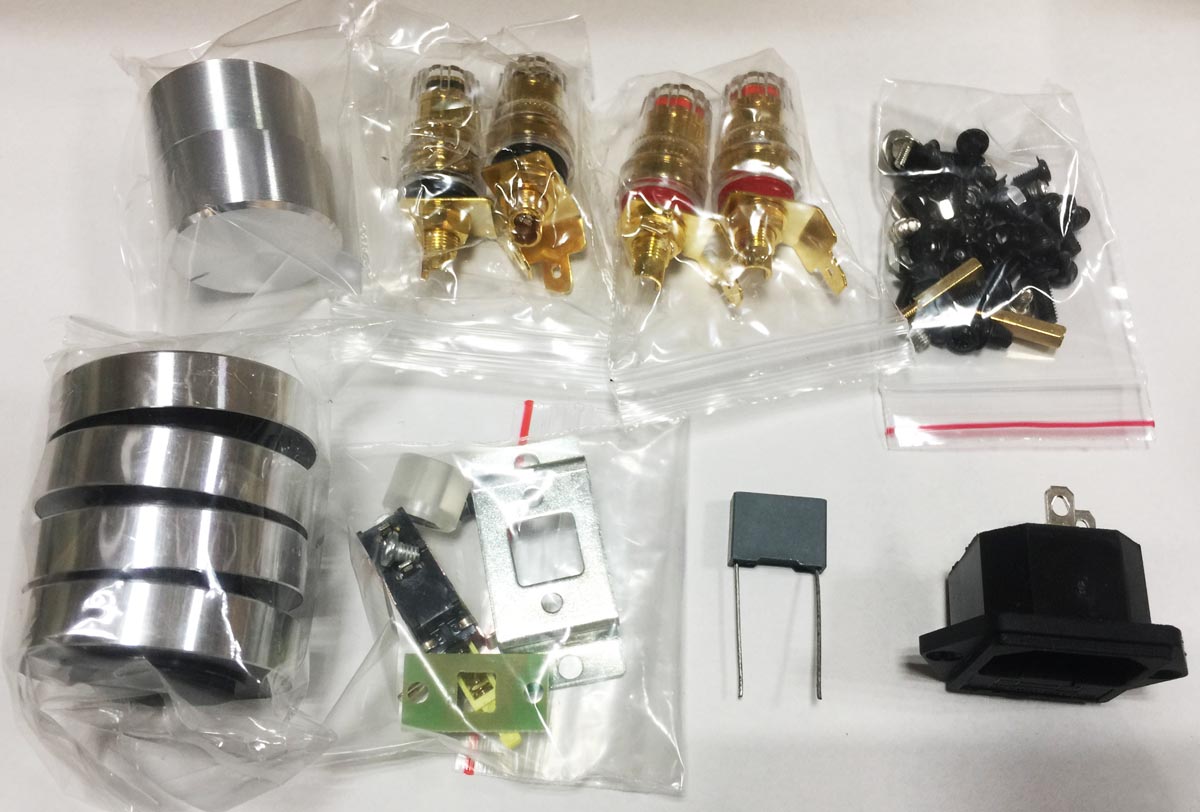

A.  機殼主體,含前面板、機箱主,上蓋所有螺絲及以下周邊配件如下圖:$2,280

B. 『音源選擇輸入電路套件』: 音源選擇輸入電路板

含電路板及所有零件:$430

運費:$100

A.合計:不含『音源選擇輸入電路套件』合計為:$2,380

B.若包含『音源選擇輸入電路套件』則合計為:$2,810
