真空管+FET的HI-FI耳擴(A類)

　

自己DIY的耳擴已經用了好多年了(站上之前那個增加延遲保護電路的HI-FI耳機放大器)，說實在的真的耐聽，又有換OP的樂趣，真的物超所值!

　

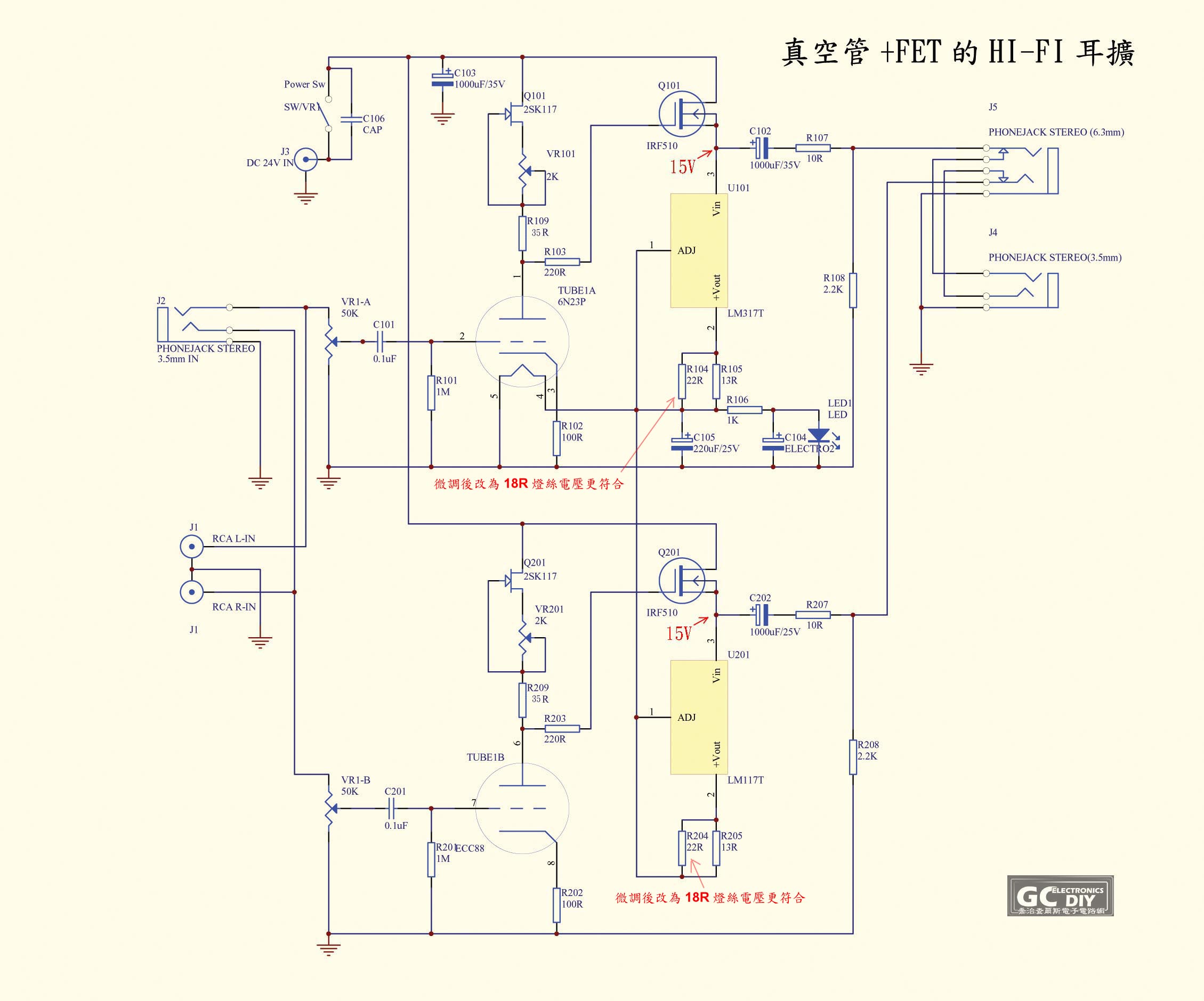

但想做真空管的耳擴也已經很久了，但是自己還是有怕高壓電的恐懼，所以希望做一個低供電電壓的真空管耳擴，找到了這個圖，只要DC24V的供電壓，使用了常用的三極真空管，再推動FET來做輸出，電圖路我重新繪製如下:

按右鍵另存新檔可得大圖↑

DIY配置重點說明:

說來零件真的不多，我選用的真空管為早期的蘇聯管6N23P，目的沒什麼，就是C/P值高，當然你們也可以選用相容的真空管，如6JD8、ECC88等等的相容三極管，但有些管子的燈絲電流要求較 不同，這時就要注意整流變壓器電流是否足夠。

由於電路的靜態電流就不小，所以限流用的LM317及輸出的FET都需要加上散熱片。

全機還有一個需要調整的地方，就是那個2K的VR，最好讓MOS FET在經退交連電容前的電壓為15V，後段會再說明調整的方法

輸入為了方便使用我保留了2個輸入的規格，一為3.5mm的插座(J2)，一為RCA的插座(J1)，但不再做選擇切換，使用者自行 擇一使用。

輸出的耳機座這次把3.5mm，6.3mm的耳機插座都一併設計在電路板上了，您可以使用其中之一來使用，2支同時插到插座時只有6.3mm的插座能輸出聲音。

音量VR選用了帶電源開關的可變電阻，也節省了一個電路板上的空間!



零件配置：

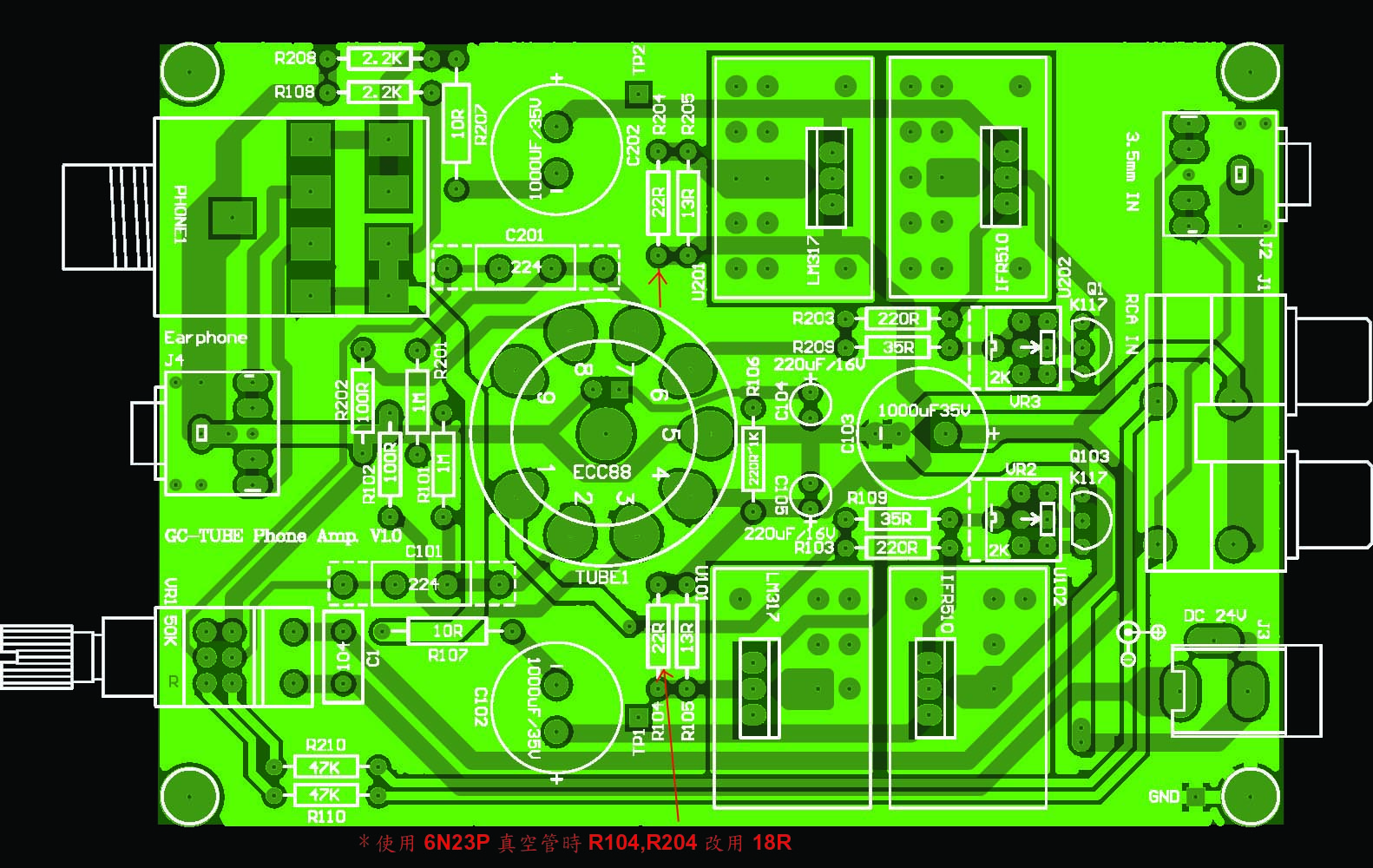

以下為電路板的零件配置圖及LAY OUT圖，大家可以參考看看，如有意自己LAYOUT的同好,也可以參考。

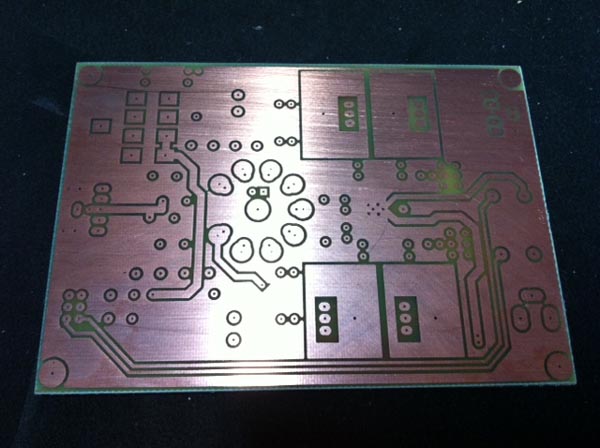

如要下載自製電路板的站友請下載:T&F-PA-BL.pdf

列印時請注意設定輸出比例為100%，不要有任何縮放，曝光時注意正反面，也就是印出的透明片放在感光線路板時，板面上的文字看起來是正常的文字，不是反字。且雙面板, 自己對一下上下層,其中上層的曝光時要反面過來。

按右鍵另存新檔可得大圖↑

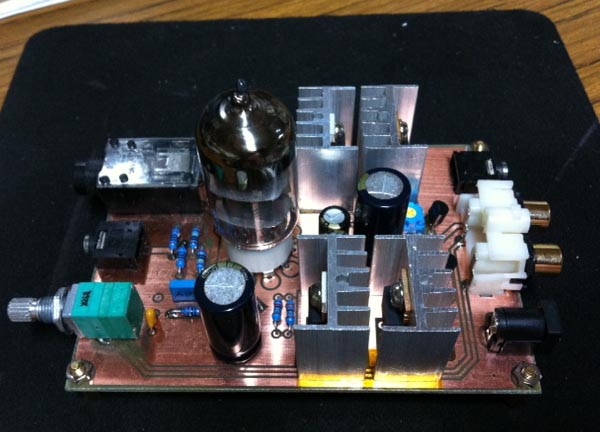

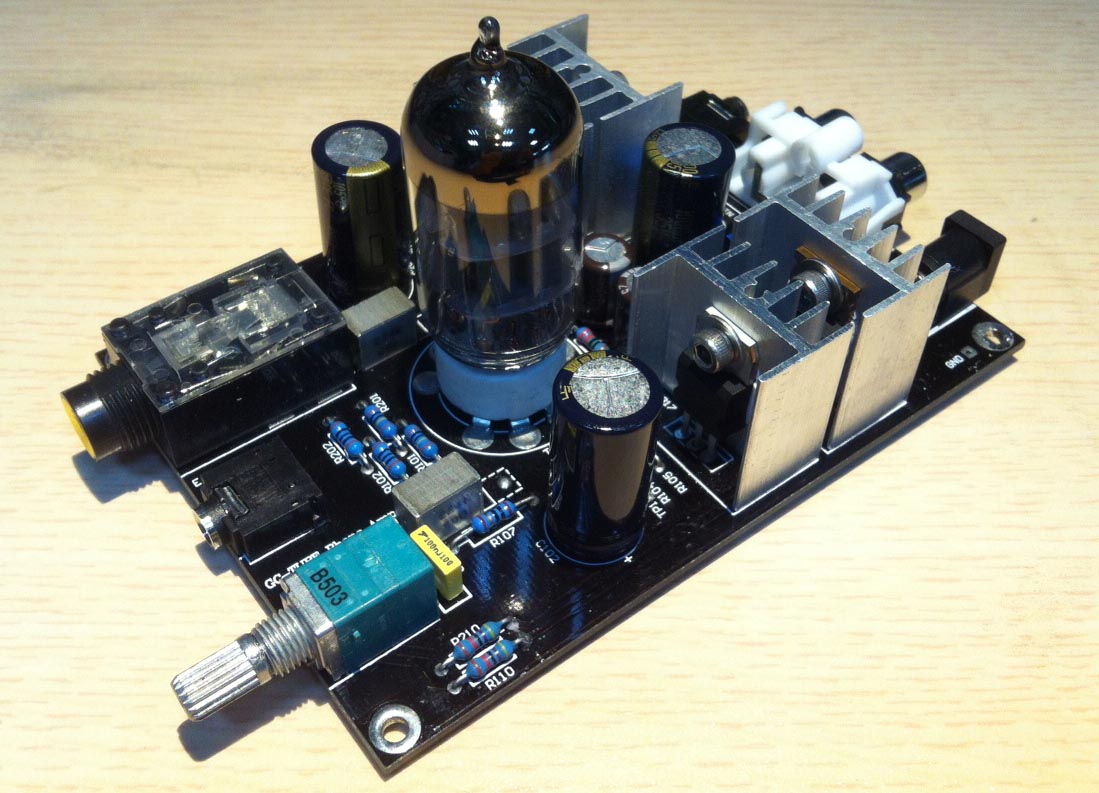

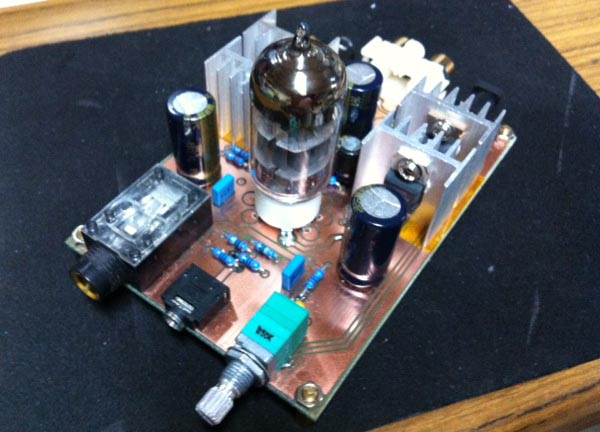

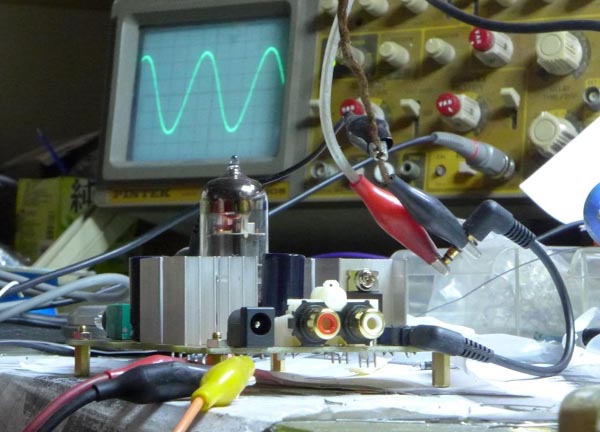

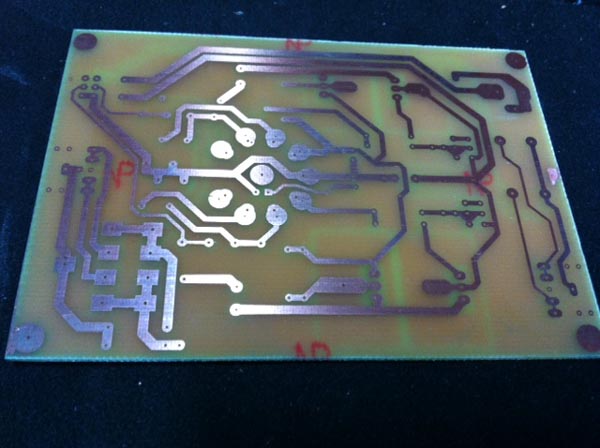

以下幾張製作時的照片分享給大家:

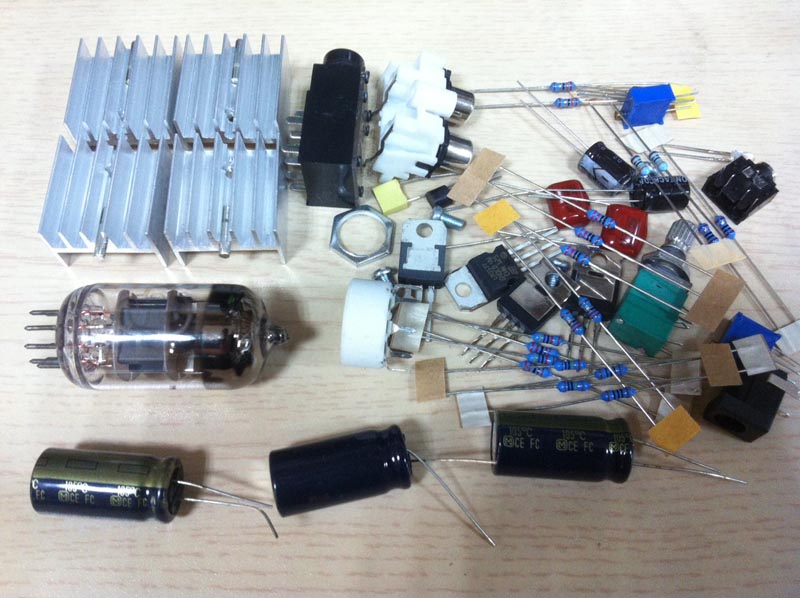

零件清單

編號

零件數值

數量

備注

Q1,Q103

2SK117

2



U101,U201

LM317

2



U102,U202

IRF510 (MOS-FET)

2



散熱片

TO-220使用

4

U101~U202用

M3螺絲

5mm

4

鎖散熱片用

C1,

0.1uF(104)金屬皮膜電容

1



C101,C201

0.22uF(224)麥拉(或金屬皮膜)電容

2



C102,C103,C202

1000uF/35V電解電容

3



C104,C105

220uF/16V電解電容

2



R101,R201

1M

2



R102,R202

100R

2



R103,R203

220R

2



R104,R204

22R(使用6N23P真空管時,改用18R)

2



R105,R205

13R

2



R106

220R~1K(零件供應為220R)

1

LED的亮度限流

R107,R207

10R

2



R108,R208

2.2K

2



R109,R209

35R

2



R110,R210

47K

2



VR1

50K雙連帶開關

1



VR2,VR3

2K小型精密可變電阻

2



CON5

LED

1

由板下方安裝

J1

RCA座

1



J2,J4

3.5mm耳機座

2



J3

DC座

1



PHONE1

6.3mm耳機座

1



TUBE1

6N23P (NOS)

1



真空管座

小9腳

1



旋鈕



1

自備(零件包中不含)

銅柱



4

自備(零件包中不含)

Adapter

DC 24V /1A

1

自備(零件包中不含)

　

DIY注意事項：(請一定要看!)

  1. 如果使用廠製板製作這個耳擴，其實很簡單，反正零件都是一個蘿蔔一個坑，注意焊接就好了，烙鐵的選擇我建議使用45W~60W之間的烙鐵，零件儘量插到底焊 除了讓零件更穩固外冈可把干擾降到最低；很多新手很怕在焊接時把零件燒壞，但其實零件沒那麼不耐焊，新手們怕把零件燒壞，在焊鍚時反而因時間不足，焊得不完美，然後再同一個地方反覆焊，最後反而把電路板把銅箔給弄的支離破碎，所以最好一次停留時間長一點，一次完成焊點的錫焊。

  2. LM317及IRF510需鎖上散熱片，最好上一點散熱膏 ，或直接墊一片矽膠絕緣片。

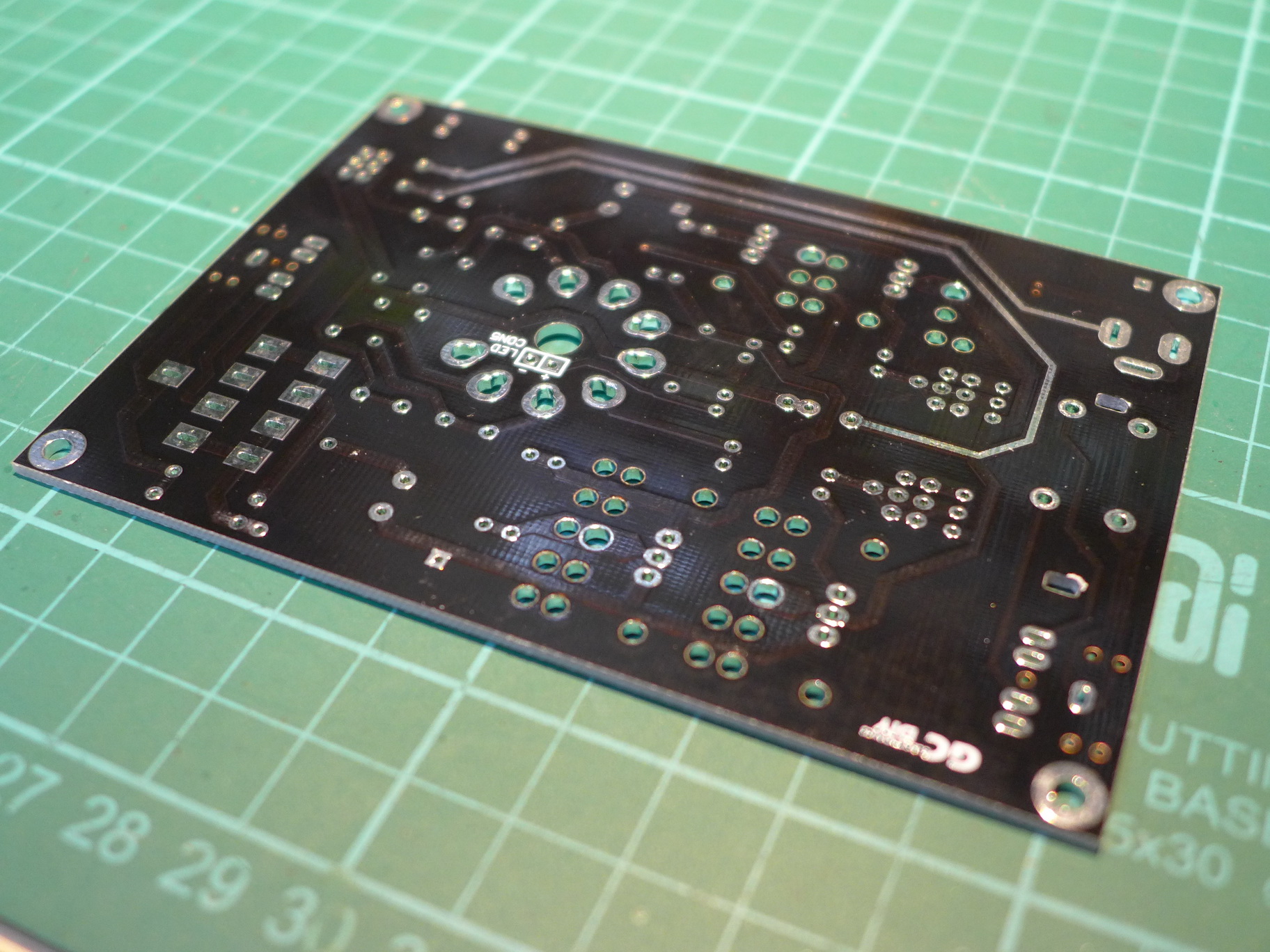

  3.  廠製板上背面部分路徑我留了些噴鍚的空間，可以確保主電流的供電能力，大家可以在上面上一層錫，但可別太厚，薄薄一層即可。

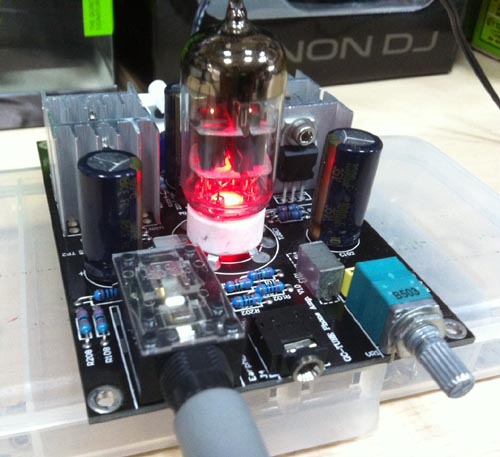

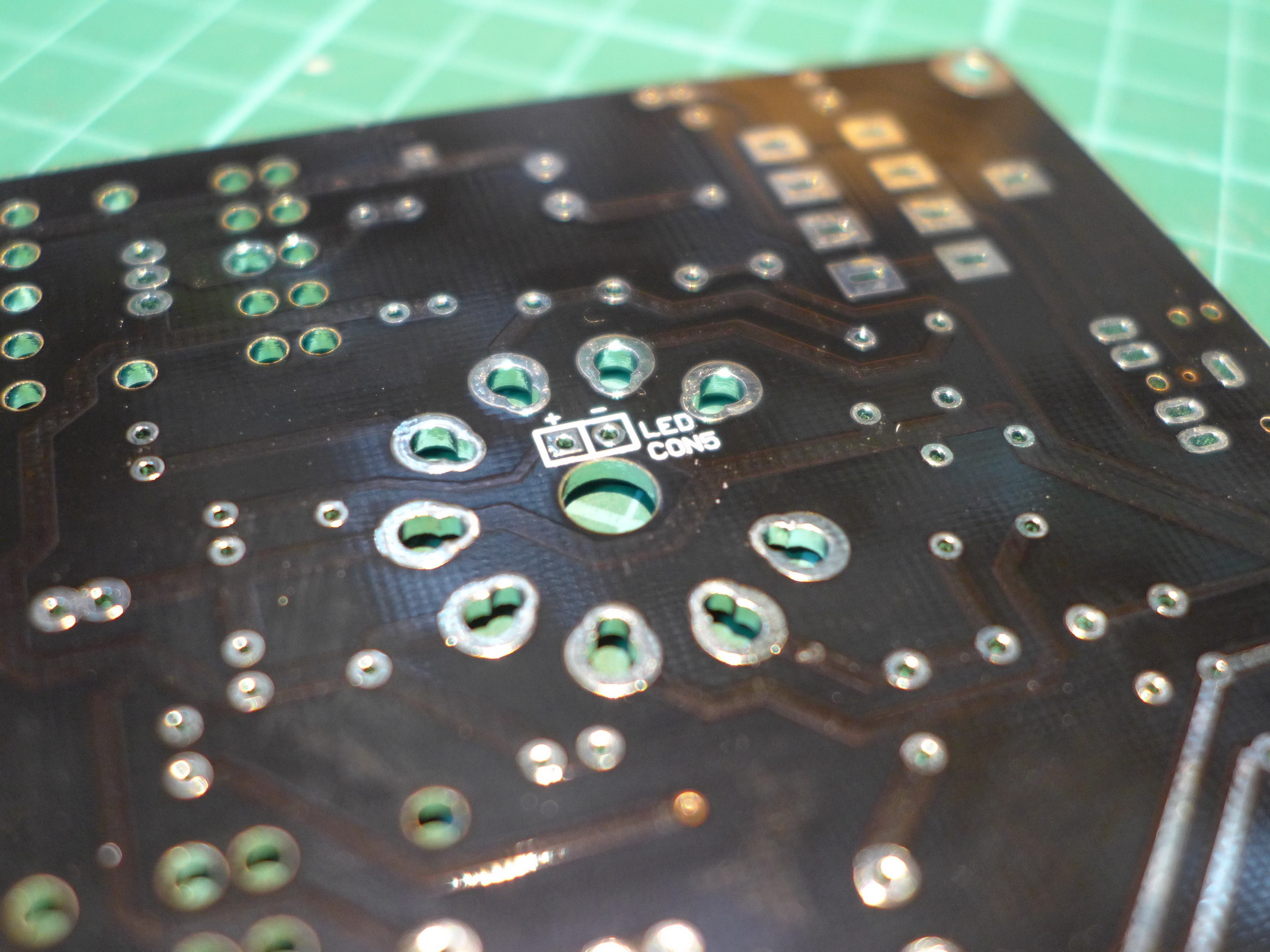

  4. 另外我在電路板上真空管的位置下方留了LED的孔位，你們可以把LED反折安裝在板子下面，我自己用了紅色的LED來染紅真空管，也可當它是電源指示，覺得很夢幻！

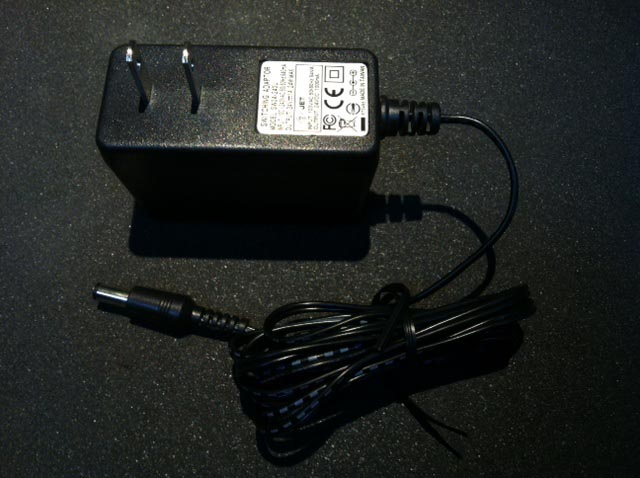

  5. 電源的選用，我們是使用DC 24V的直流電源供應器(Adapter)，在測試時,我花了很多時間，一開始隨便找了一顆24V1A的Switching 電源，結果串進高頻的雜音進來，所以本來放棄了使用交換式(Switching)電源，但手邊找得到的傳統變壓器都有電壓過高的問題，明明規格寫的是24V1000mA,結果一量32V，上了們這耳擴後降為29V, 還是太高.@@...廠商說一般怕負載一大會壓降, 他們都把電壓做高一點，又請廠商調整的做了幾次的樣品，再試都一樣不好用，很難得到滿意的電壓， 後來這供應商請我試他們一款新版24V1A交換式電壓，說還是安規電檢都通過的，雖有點貴，但結果一試很滿意，人家這顆就沒有高頻雜音，算是滿意了...

  6. R104,R105從電路圖中可以看出來是併聯的，R104,R204原圖使用的數 值是一個22R(歐姆)併聯一個13R為的是得到更精確的阻值，這組電阻配合LM316做為限流的工作，讓真空管的電流在額定的電壓電流中運作， 若配合我能供應的6N23P這顆雙3極管的電流目前的數值 可以改為18歐姆，如果您不是使用這個型號的真空管，而是換用了其它的相容管，因 使用LM317定了電流, 所以在真空管燈絲上的電壓可能不是6.3V了，此時你就要適時的改變這兩顆電阻，讓真空管燈絲上的壓降為6.0~6.3V。 (註記, 把有網友更換真空管型號時在此說明:vincent0610網友使用過Tesla E88CC code37(此阻值可以不更換或使用阻值在20~23歐姆間的電阻替換 )

  7. 調校：

因為這個電路使用單電源，輸出要經電容來退交連，本來認為電容之前的電壓應接近1/2 VCC，但原圖的調整建議電壓是15V，可調整板上的2K VR(VR2,VR3)來達成，但因真空管有預熱時間，雖開機約30秒就有正常聲音，但最好等待再久一點的時間再來調校，建議開機2~5分鐘後再進行調整，或多次調整看看；電壓測量點在LM317的第3腳，在電路板上我有留測試點，2個聲道分別調整，TP1測點調整VR2，TP2測點調整VR3，把電表調DC檔，此時也不要插上耳機，量取測點對地的電壓，調整2K的可變電阻，讓電表的指示值接近15V DC。這樣大概就大功告成了。因為屬A類運作，使用時散熱片的溫度不小, 但別擔心這小燒包! OK的。

  1. 聲音的效果如何呢? 感覺上推力十足，聲音中規中矩，中低頻也表現不錯! 也算是高C/P值的耳擴了!

  2. 因屬OTL擴大機, 所以輸出的交連電容在開機一定會有一段充電的過程，所以耳機會有一聲"啵"聲，我用了一陣子,都還OK,沒有傷到我的耳機，如果你擔心這聲音，可以開機後一陣子再插上耳機。

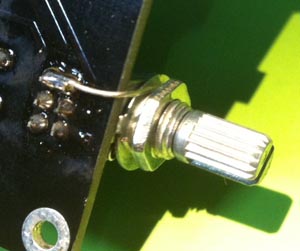

  3. 目前因沒裝機殼, 所以沒法接機殼地，所以在手接近或碰觸音量旋鈕時可能會有干擾，建議可以從下方VR的地腳(第1腳)焊條導線來鎖在VR上，如下圖:

 11. 另要注意的是因真空管屬高阬抗輸入,在沒外殼的情況下, 較容易受外界干擾而有啍聲,除了上述說明VR金屬部份接地弄好之外,如果能用一金屬板做為耳擴的機座並接至電路板的地端,雜訊即可大大減少.

零配件供應:

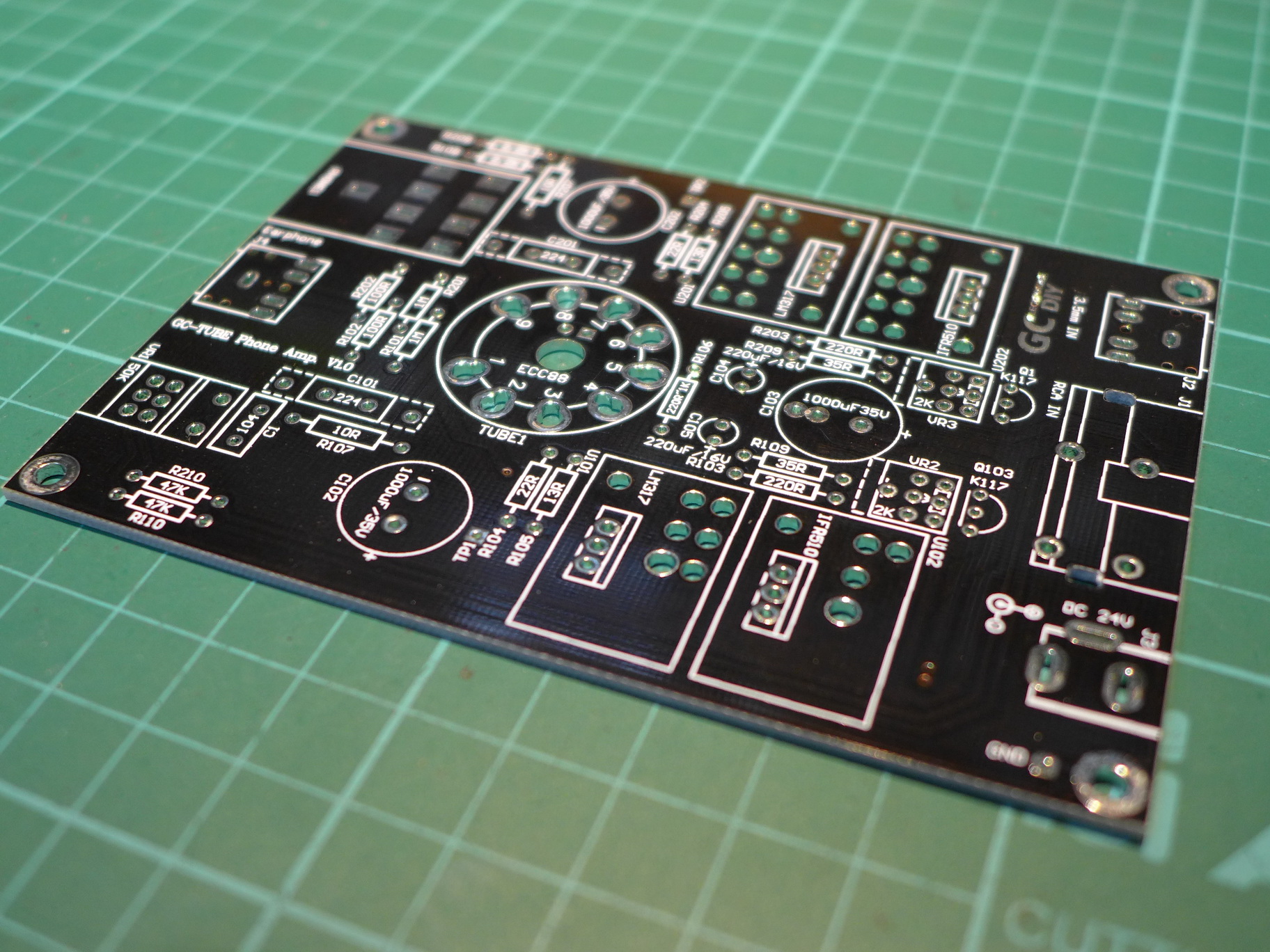

因為自己也覺得很滿意，就直接製作廠製電路板了！


零件供應:

TUBE P-AMP廠製電路板空板每片  $220.

零件包(零件如零件清單所示 不含銅柱及電源，為了方便，6N23P (NOS)真空管及管座也包含在裡面了,內含的電阻全部為精密電阻)每套  $850.

專用DC24V/1000mA 交換式(Switching)電源供應器(已試機合格)代購    $250.

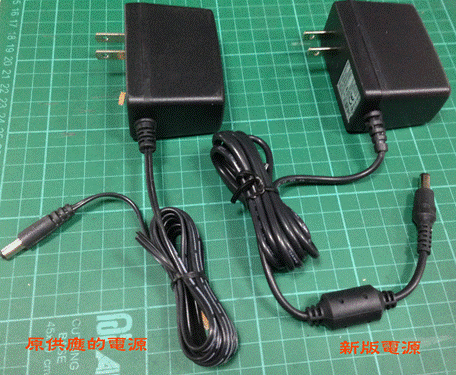

最近請廠商做了些升級，改用更好的同軸線, 並加上CHECK(磁心),你可以參考一下以下附圖!($280)

運費另外加約 $65.

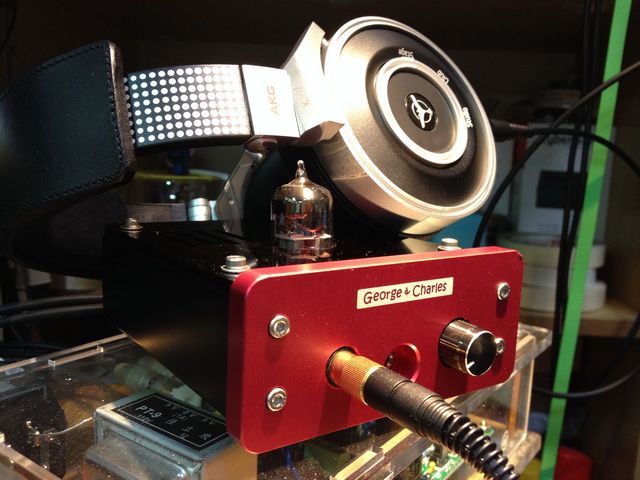

我們親愛的站友 DARAK (MAX) 幫了大忙! 之前他已為我們站上的套件設計了多套的外殼了，我已經開口請他幫忙了，希望沒多久會有美美的外殼能供應我們大家。

如果你需要以上電路板及零件，請EMAIL連絡:georgeliao886@gmail.com

另外DARAK為我們設計的機殼，目前已經完成生產，可預約代購(約2013年10月30日開始供貨)，每套機殼套件NT$1,080 含(合部機殼零、螺絲及旋鈕)

請參考機圾組裝教學:TUBE-PHONEAMP-INSTALL

*目前尚有一些機殼供應，但若這批賣完了，如在製作下批機殼，因為部份工廠漲價，尤其陽極處理，因為所有不環保的工廠都被取締了，按規定的工序成本高了許多，請大家見諒! 預計售價為NT$1,150

　

5/15/2013  George Liao.
