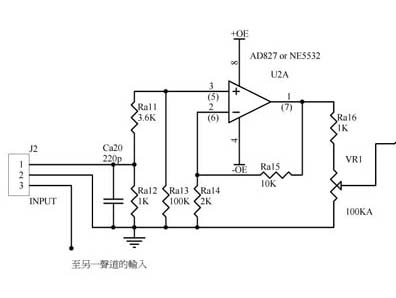

可橋接TDA7294-AMP-MULTI V2.0功率放大器 常逛我們網站的人大都知道TDA7294 了,上次我已規劃並分享了『可橋接TDA7294 功率放大器』,http://gc.digitw.com/tda7294mult-btl.htm, 可以將它用在雙聲道100W或直接把板子上JUMPER插上，立即成為大功率的BTL TDA7294功率放大器，讓功率超過150W以上。 但為何要修改版本呢? 有幸在站上有網友要求集購來洗廠製電路板,人數還在統計尚未成行前,再做了一些修改。原來的『可橋接TDA7294 功率放大器』,並未包含前級放大器,利用成行前,快速的加上前級及其電源的佈線 。且配合散熱片的孔位完成佈線 。前級的電路很簡單跟原來TDA7297整合型上的電路是一樣的，在時間的考量下，我並沒重新編排零件編號，而是直接把零件的值直接標在電路板上，方便DIYer的焊接時方便的插件。

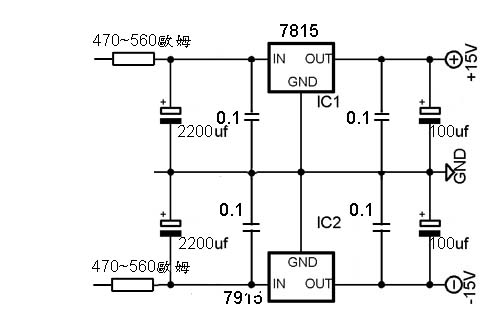

而前級的電源也只使用標準的7815及7915所組成的+-15V前級電源，大家參考一下:

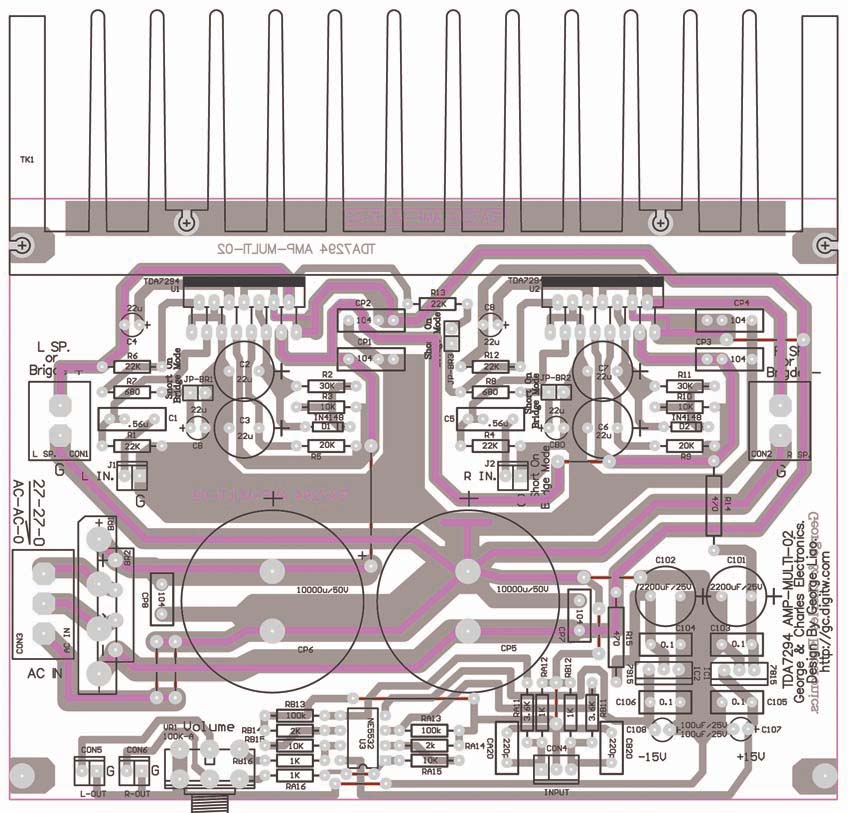

零件的配置圖如下：
安裝焊接零件時，要從跳線開始焊，有極性的零件要注意安裝的方向；跳線如果是電源路徑，使用粗一點的，跳線材料可使用零件剪下來的腳就好了，我看有些站友使用漆包線或是被覆的導線，都還要再剝皮，有點麻煩。 紫紅色的路徑是給大家鋪鍚用的(如果是廠製板)，用以加大主要電源路徑的電流能力。前級電路中的OP(U3)目前設計上還是使用NE5532，但相信大家都很瞭解了,更換一些高規格的前級OP，對音質可以有改善的空間，如大家常用的OPA2134、OPA2604等雙OP的IC都可以用，喜歡真空管味的還可以選擇大S的NE5532，所以最好使用IC座來焊，以後更換OP方便許多。
零件清單如下所示:

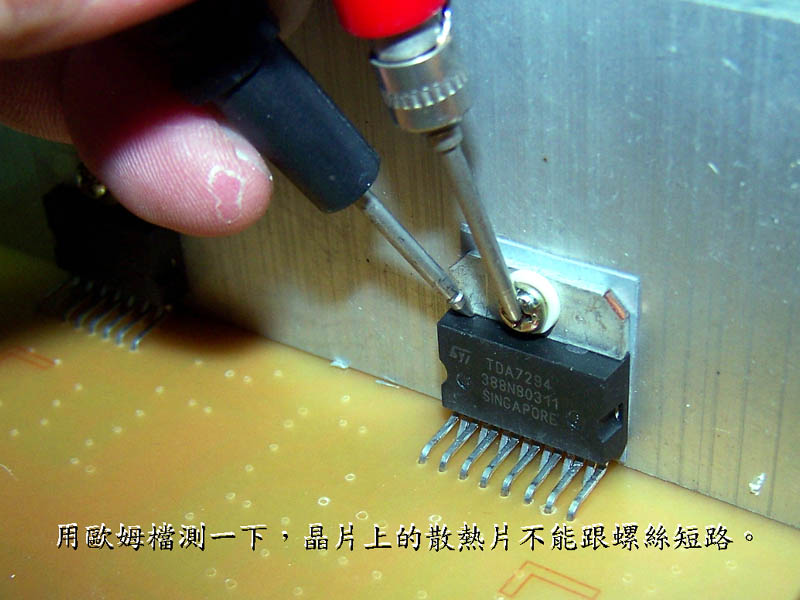

零件的選擇如果能依零件表那是最好，但如果沒法找到相同材質的零件，那使用一般零件也可以，但數值要一樣。除了R14,R15在使用24V-0-24V的變壓器時使用470歐姆，如果電壓加大至27-0-27時，把原來的470歐姆改為560歐姆。 另外TDA7294並沒有如LM3886那樣的全塑料包裝，所以散熱片的安裝需要使用絕緣墊片或雲母片，固定螺絲也要使用專用的絕緣墊片，且強烈建議使用散熱膏使TDA7294跟散熱片的導熱性逹到最高，安裝好後最好用三用表的歐姆檔量一下，TDA7294的散熱片跟安裝的散熱片間是不導通的。
電源變壓器：
如果要使這個放大器的功率能達到最大，電源變壓器最好使用輸出在24V-0-24V至27V-0-27V之間，使用於BTL時，我覺得24V-0-24V較好，電流在4~6A左右。,約為300W的變壓器。但如果你的使用不會在連續的大功率，那電流小一點的也可以。 注意板子上電源輸入端子的接法，由上而下為AC-AC-0，比如使用24V-0-24V的變壓器，接法上至下為24V-24V-0。 當然變壓器如果能是環型的當然是很好的選擇，但成本過高，對一般入門者可能覺得花費太大，如果選用一般材料行常見的變壓器也可以，以下列出幾個可以使用的型號: PT-40輸出 0-18V(0.6A), 0-12V(1.2A),0-12V(1.2A), 24V*2(全波1A),18V-24V*2(全波5A)。 PT-42輸出 0-18V(1A), 0-12V(1.5A),0-12V(1.5A), 24V*2(全波1A),28V-30V*2(全波6A)。 PT-43輸出 0-18V(1A), 0-12V(1.5A),0-12V(1.5A), 24V*2(全波1A),24V-32V*2(全波6A)。
完工後的測試： 完成後的動作，先不要接喇叭來試，正常的情況下TDA7294在開機後，在沒有輸入時，輸出應沒有直流成份，可以三用表轉到DC的小電壓檔，去量電路板上喇叭輸出的端子，應該是接近0V，這時就可以放心接上喇叭箱 。 如果輸出出現直流，那接著當然要檢查電路了! 從電源檢查起，看看CP6,CP5(10000uF)的接腳上有沒正常及相同的電壓，比如使用24V-0-24V的變壓器時，電容上應有約34V的電壓，如果OK，再看看連到TDA7294電源的腳位，對地有沒有相同的電壓，在TDA的第7,13腳應量到約+34V，第8,15腳應量到-34V。順便也可以量量OP的的供應電壓，在每個OP的第8腳，應量到+15V，OP的第4腳，應量到-15V。

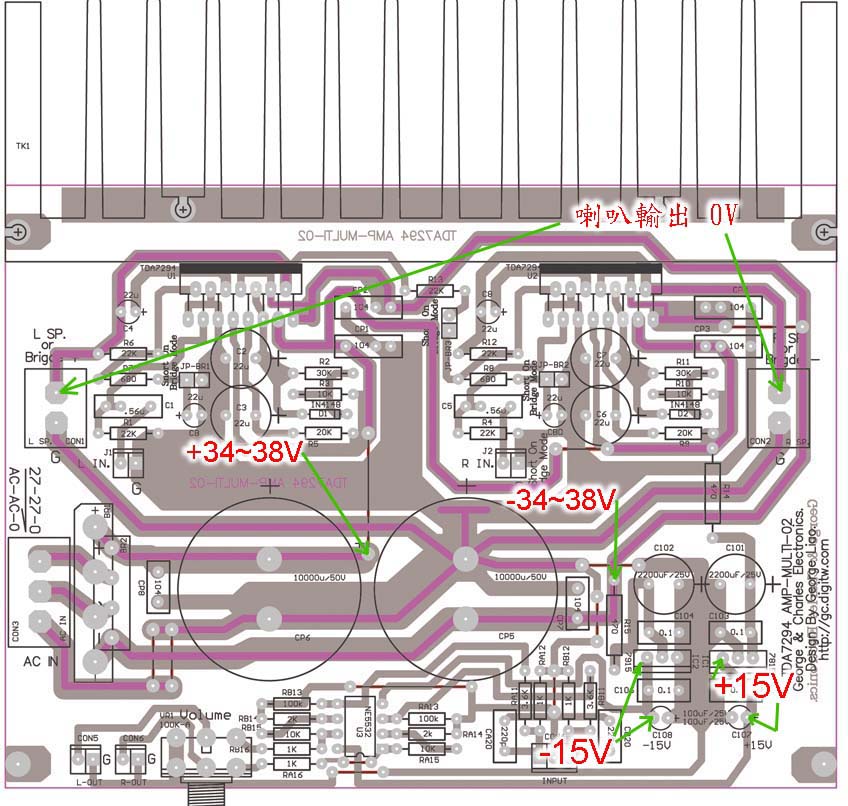

也可以對下圖來量一下幾個電壓測試點:
訊號接線:

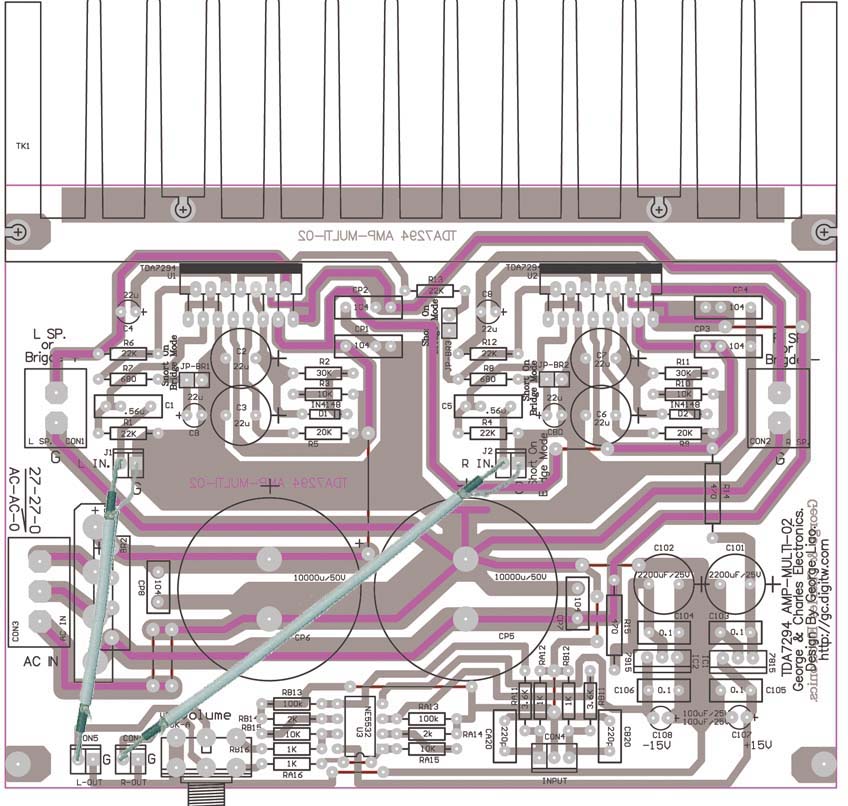

由於這個電路板ＬＡＹＯＵＴ上的前級跟後級的電路是分開的，前級的輸出在電路板上並未直接接到後級的輸入（方便選擇雙聲模式或ＢＴＬ模式），下圖為使用於雙聲道時的接法，請參考，而且也請注意，使用隔離線時的接法，在我的照片上你們可以看到，前級接後級間的訊號隔離線線，只有一端要接地線(請注意隔離線的兩端)，有時新手在安裝前後級時會產生哼聲，就是兩端都接地的關係，有人會有疑問! 地線沒接訊號進得來嗎? 不是沒接，在電源的地方就已經共地了，再接一次容易造成地線的迴圈。 雙聲道時的接法

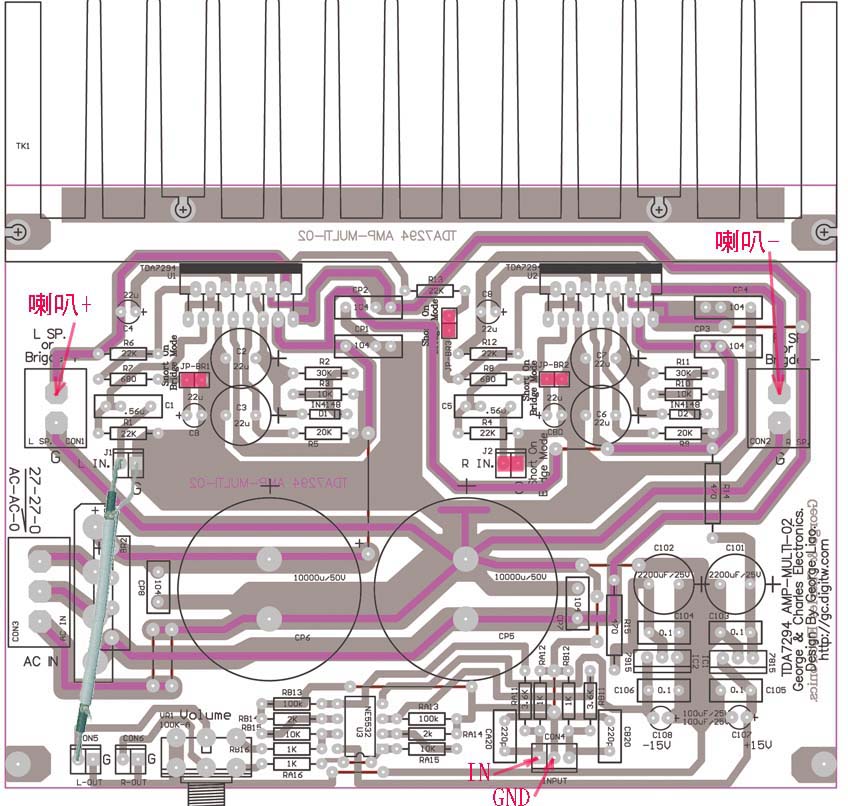

在接成ＢＴＬ時要如何來做呢？ 我們使用ＢＴＬ時信號只由左聲道的輸入點來送單聲道的信號，幾個紅色部份的ＪＵＭＰＥＲ把它插上，（含右聲道的後級輸入端），喇叭的輸出，由左、右聲道ＴＤＡ７２９４的輸出來接，如下圖，請參考：
以下是分享幾張我試做的照片:

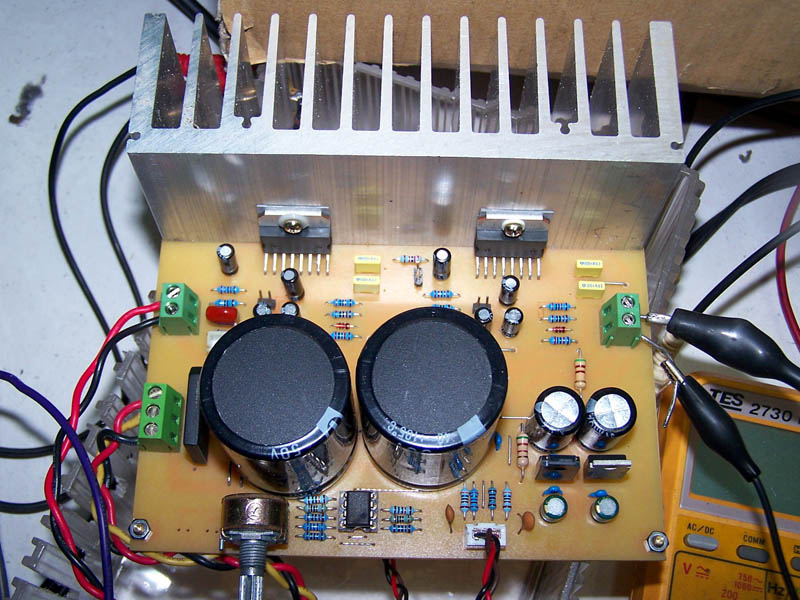

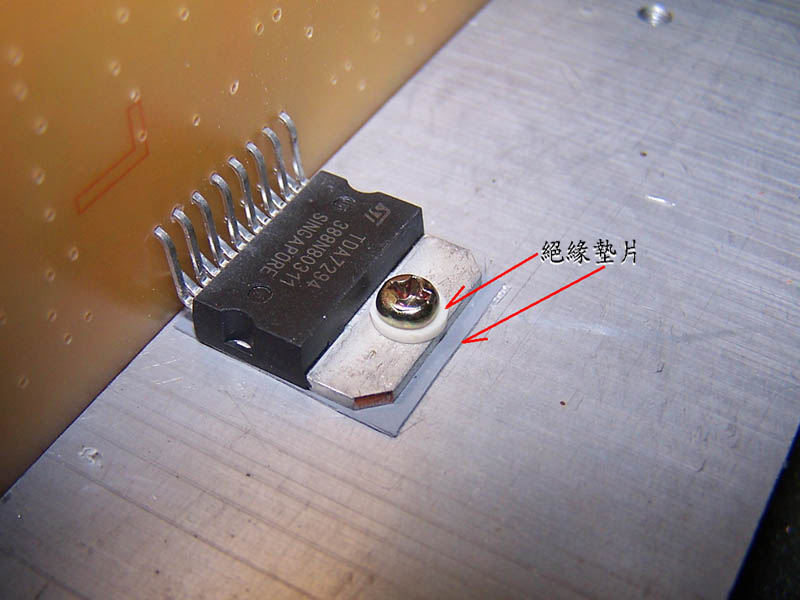

試裝完成的作品 雲母片及絕緣墊片的安裝

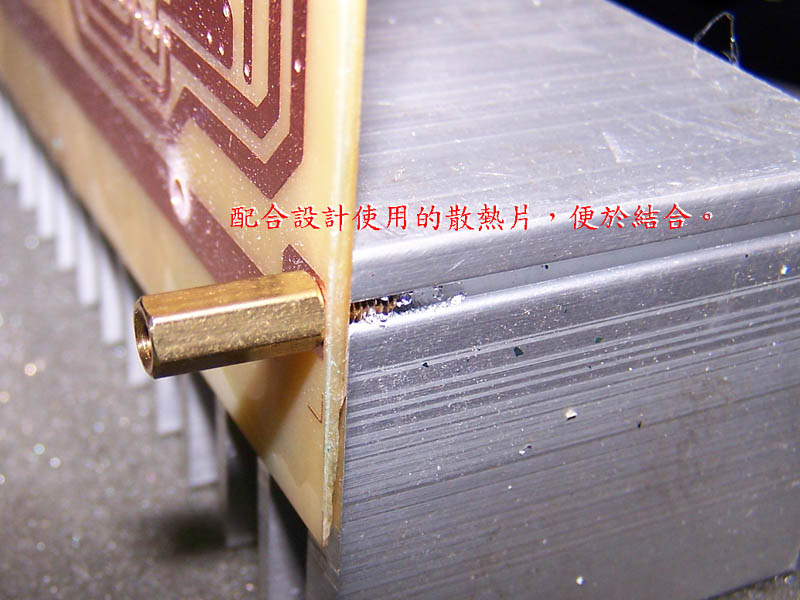

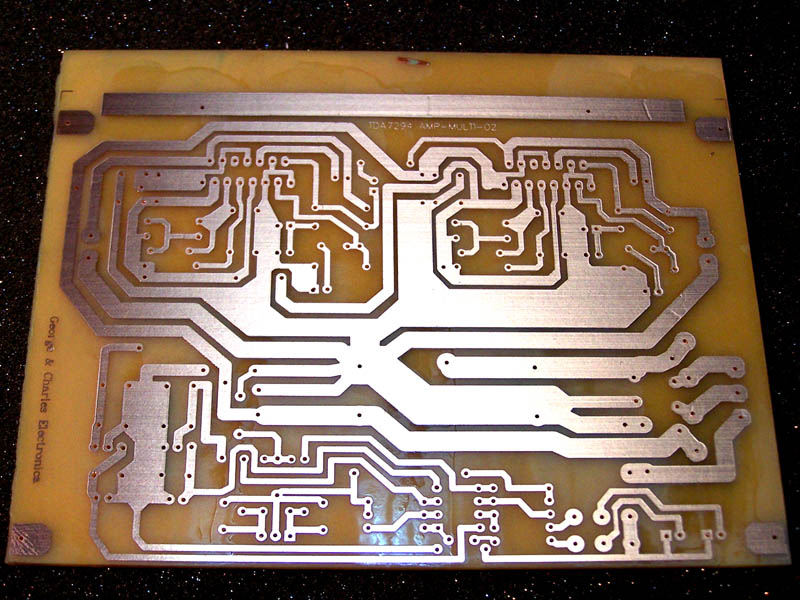

銅柱跟散熱片結合 手洗的ＰＣＢ 如果你下載的是PDF檔，下一頁你可以看到完整電路圖及電路板底片圖，列印時請注意設定輸出比例為100%，不要有任何縮放，曝光時注意正反面，也就是印出的透明片放在感光線路板時，板面上的文字看起來是正常的文字，不是反字。 底片檔下載:TDA7294BTL-V2-BL.pdf 04/28/2008 By George Liao. 版權所有，請勿轉載 [喬治查爾斯電子電路網]

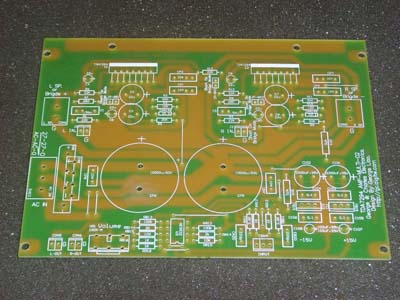

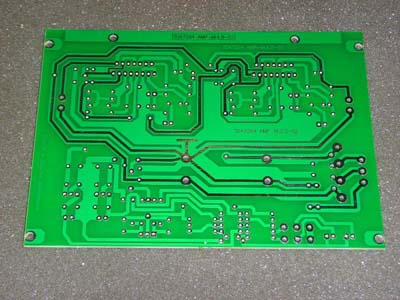

廠製ＰＣＢ如下：
PCB已製作完成，如果有需要的站友，每片以200元供應。 原集購連結:http://gcbbs.digitw.com/phpbb2/viewtopic.php?t=1254，或EMAI連絡站長:需要可橋接TDA7294-AMP-MULTI V2.0功率放大器電路板。 電路板已製作好了,有需要的人可以來信問一下看還有沒剩。 EMAIL:georgeliao886@gmail.com 由於露天拍賣已開始收費了，所以如果對電路板及零件有興趣的人，請直接在這裡發EAMIL給我: EMAIL:georgeliao886@gmail.com 其它主要零件也可以供應: TDA7294可BTL電路板---------------200元/片
TDA7294(一組需2顆)---------------120元/個 (*2=$240) 7815穩壓IC------------------------13元/顆 7915穩壓IC------------------------17元/顆

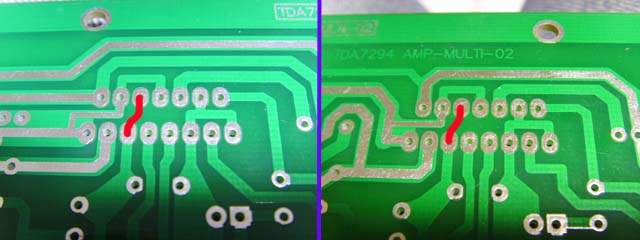

安裝記事
|
|
