真空管+FET的HI-FI耳擴(A類)機殼安裝教學
感謝DARAK再一次為我們設計機殼，讓我們原本一直是"內臟裸露版"的DIY有個美美的家，以住都是以壓克力方式來設計，但這次我們討論了一下，讓真空管+FET的A類耳擴更像廠機了! 以下是DARAK為我們撰寫的機機程序: *** 此套件僅為機殼的部份,內部電路板及零件請見真空管+FET的A類耳擴內容。
喬治查爾斯第一次嘗試使用鋁合金機殼，接地會是本次教學的重點，請仔細閱讀。

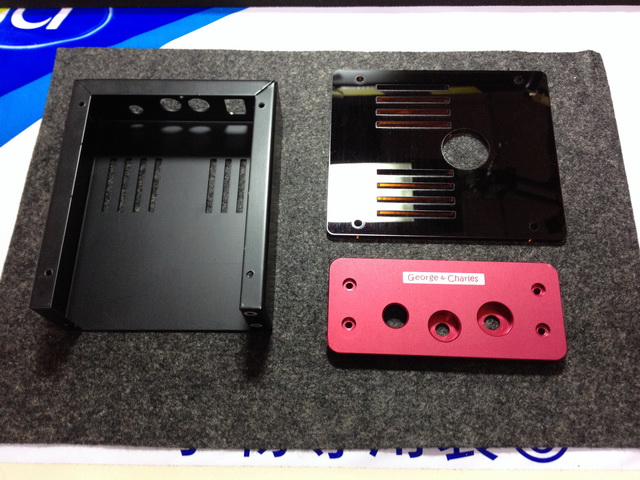

圖說↓：外關件有鋁合金陽極面板、鋁合金陽極機殼、壓克力上蓋

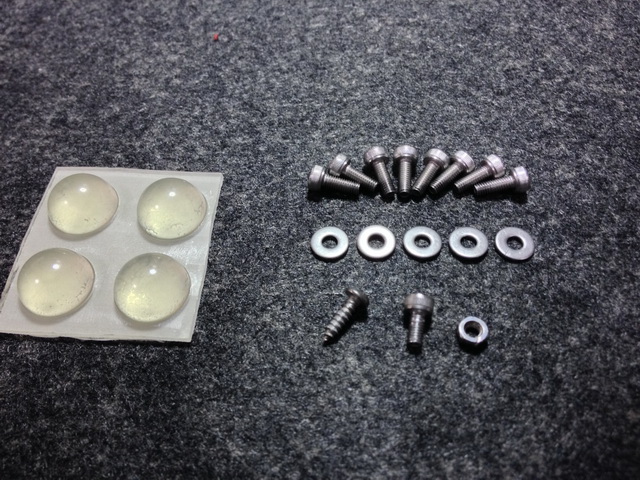

圖說↓：螺絲、腳墊(出貨時會先貼上)
圖說↓：再開始之前我們必須先把PCB版上的接地做好，請準備好電烙鐵、一條導線

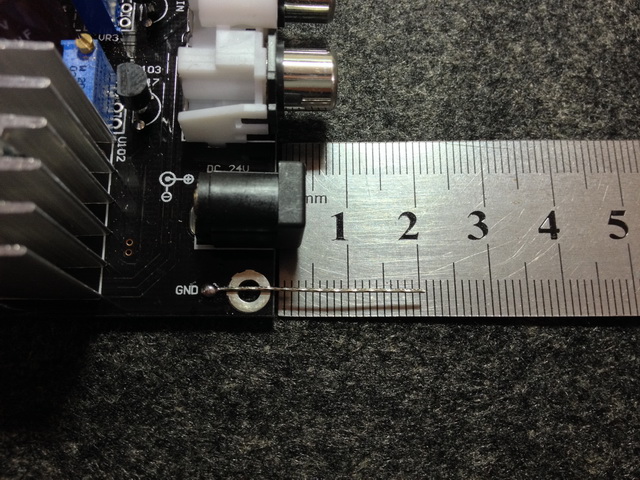

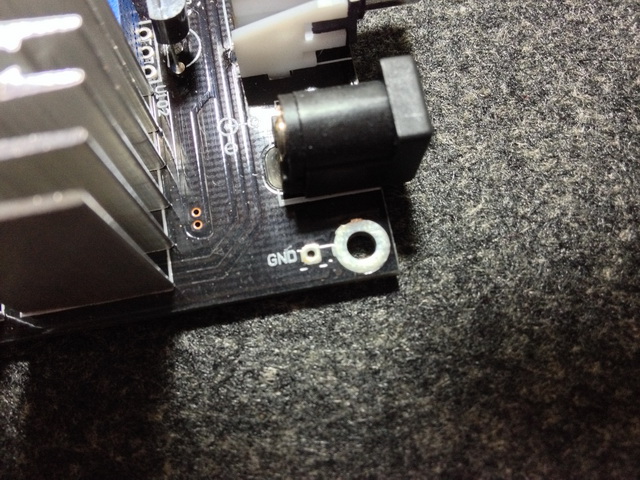

圖說↓：如圖中這樣焊上一條線，大約預留兩公分

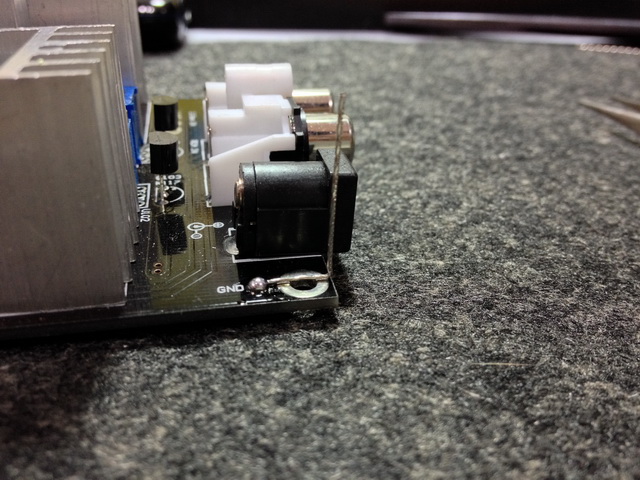

圖說↓：跟版邊切齊，折90度

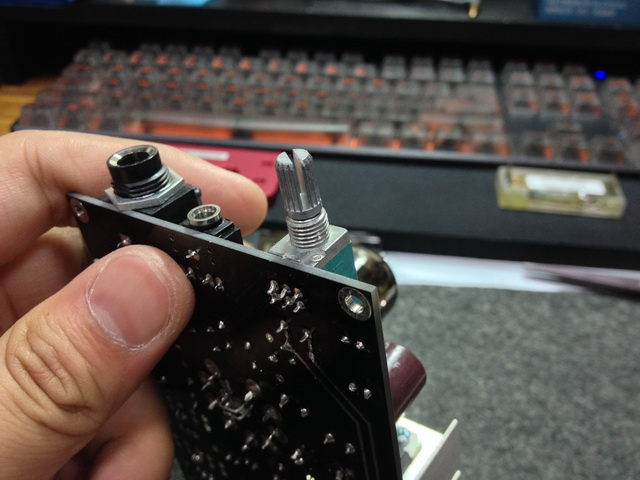

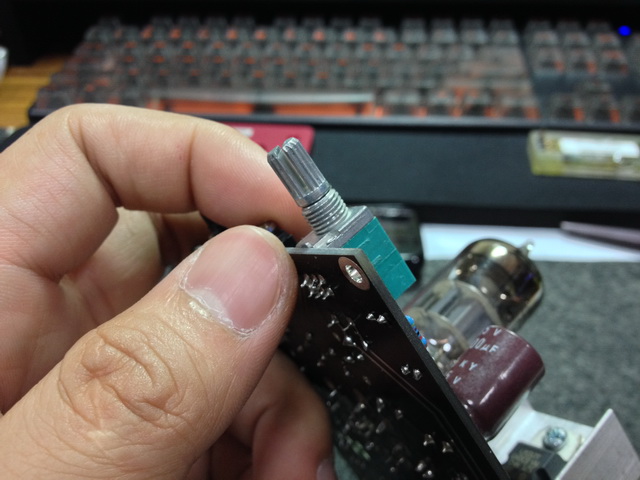

圖說↓：前方的VR底下有凸出一個定位點，請把它剪除！ 這個步驟一定要做，不然前板安裝時頂到前面板內側，鎖VR固定螺姆時會因沒法密合而使VR外殼無法接地!
圖說↓：剪平後就像這樣
圖說↓：拿起準備好的PCB板插進鋁殼前方的插槽中

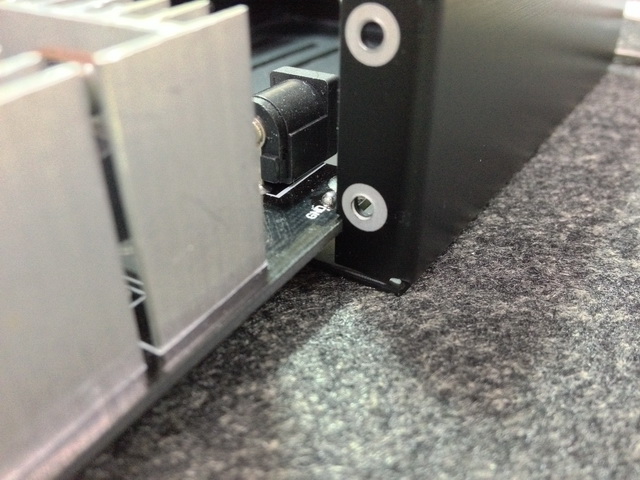

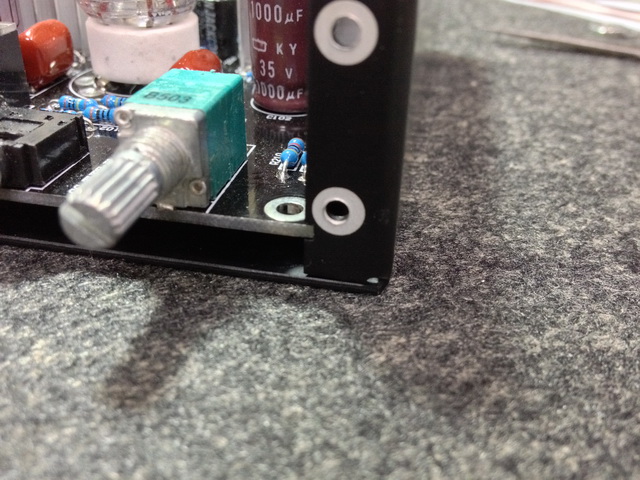

圖說↓：插到最底正面會切齊！

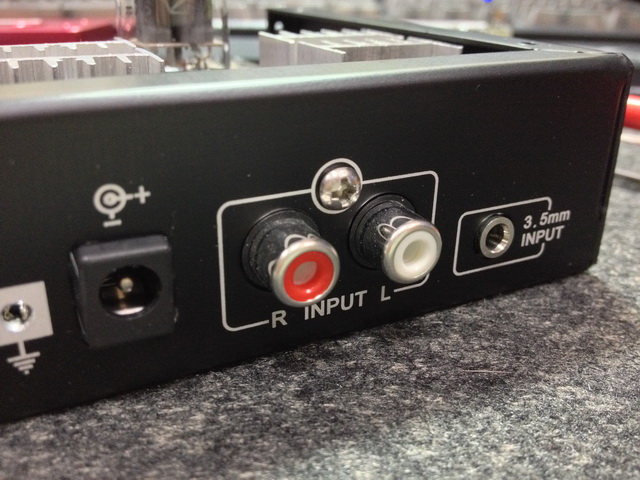

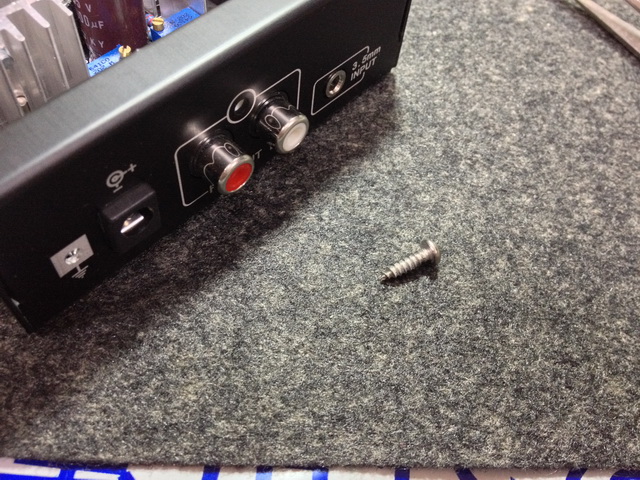

圖說↓：拿出這根螺絲先把RCA座鎖緊
圖說↓：就像這樣，有緊就好，請不要硬鎖

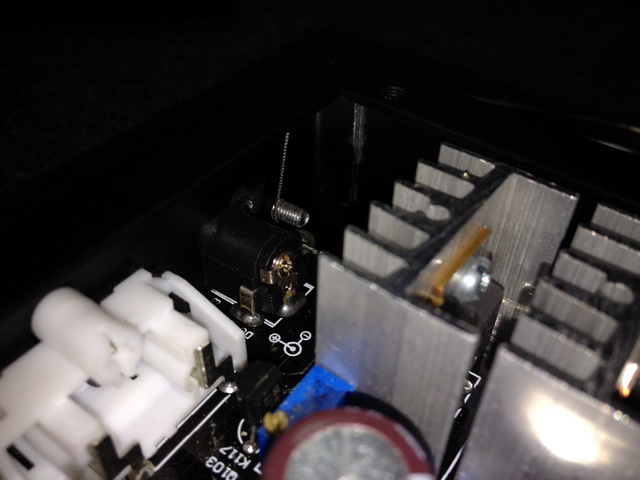

圖說↓：拿出螺絲包裡面最短的那根螺絲，插進去背面有接地符號的洞，翻到內側可以看到這樣

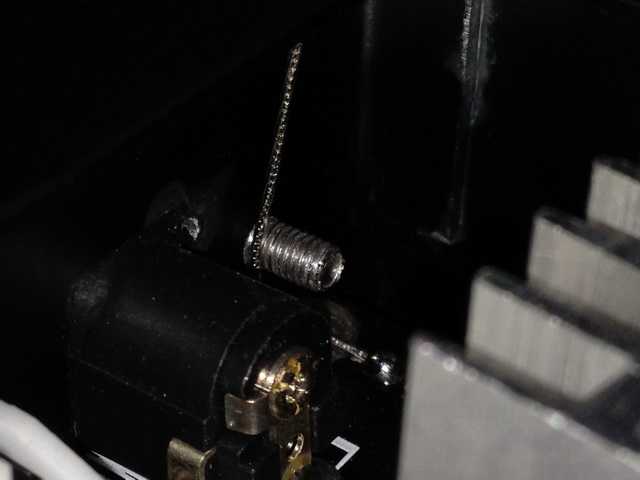

圖說↓：把接地線繞過它

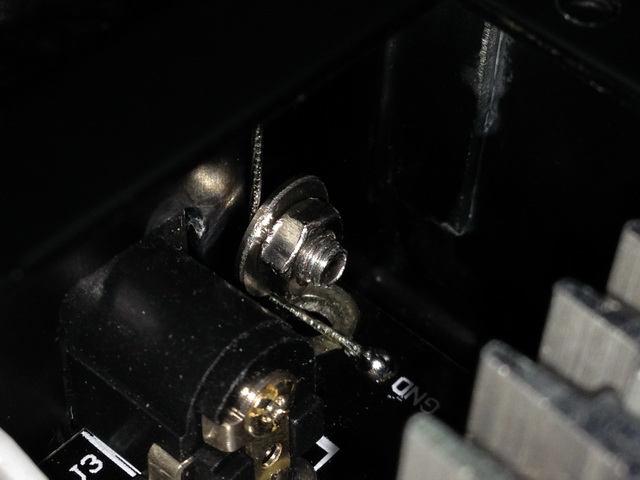

圖說↓：再拿一片墊片與螺母鎖緊，這邊請鎖緊一點，因為是機殼與PCB板接地相連的地方！

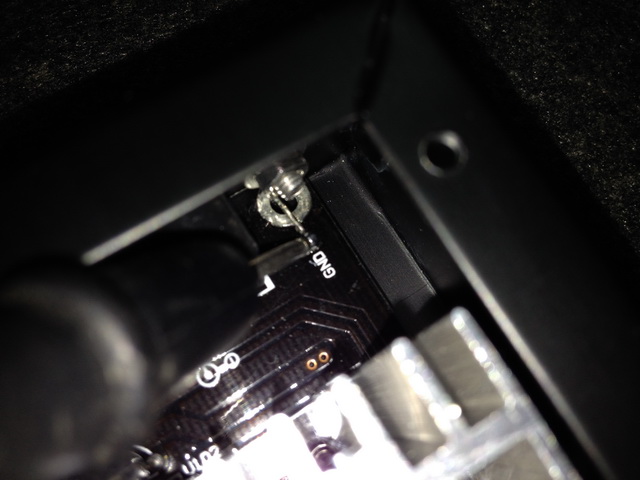

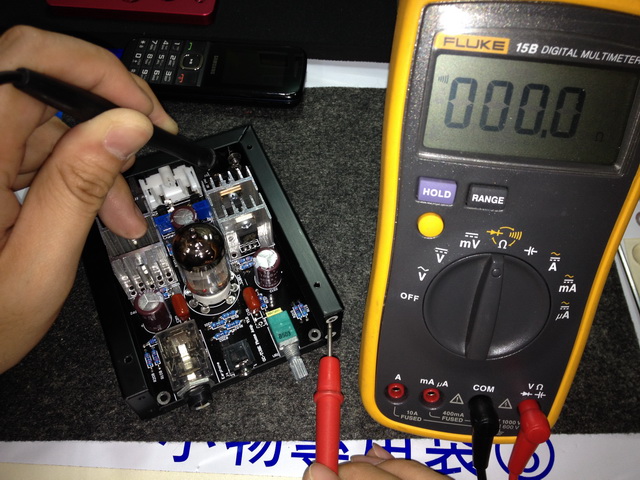

圖說↓：拿出三用電表確認接地，請一端碰觸GND點
圖說↓：另外一端碰觸前端的雷射雕刻處，確認有倒通

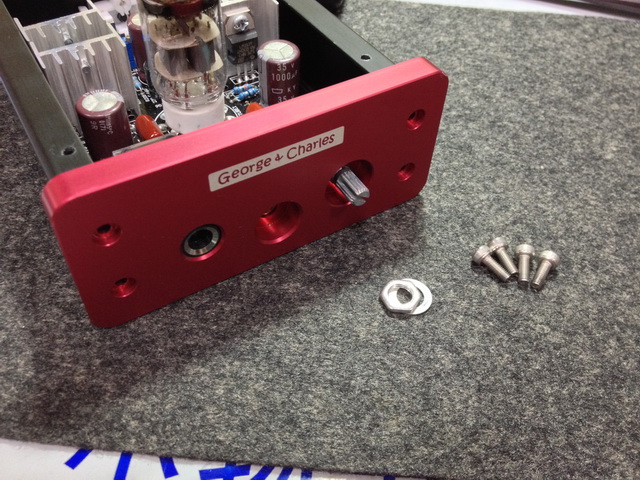

圖說↓：如果確認有倒通，就把面板拿出來並鎖上，這邊可以鎖緊一點點，因為也希望面板要能夠導通，VR的螺母也要鎖緊一點點
圖說↓：所完後大概是這樣

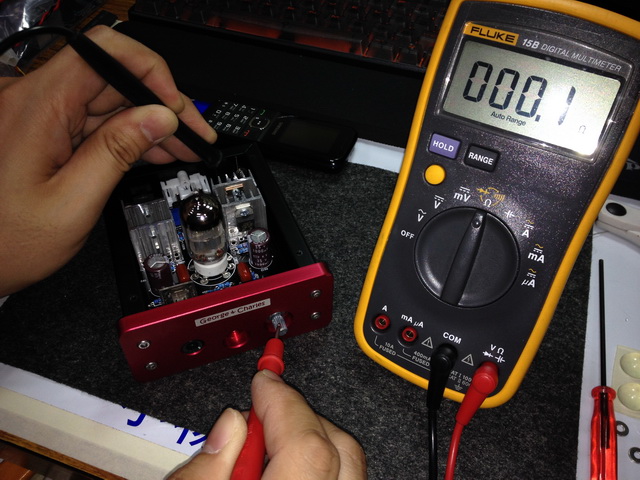

圖說↓：再拿出三用電表確認後面的GND點跟VR有沒有導通！

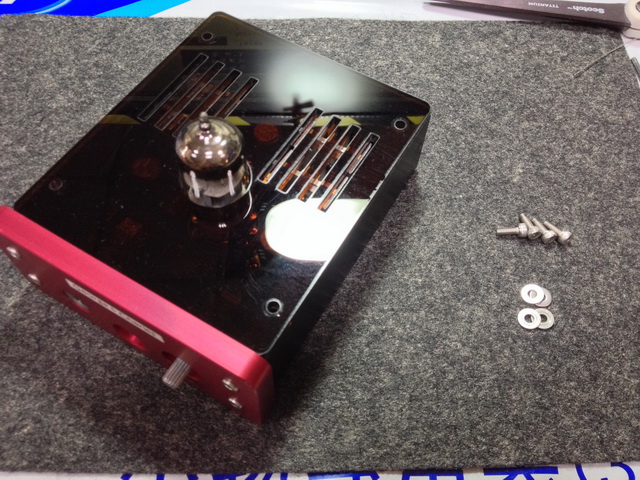

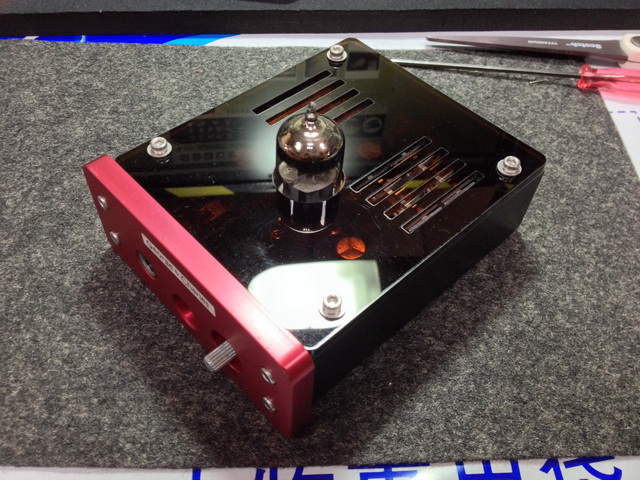

圖說↓：如果都有可以把上蓋關起來了！
圖說↓：有緊就好，畢竟鋁很軟，大力鎖會崩牙

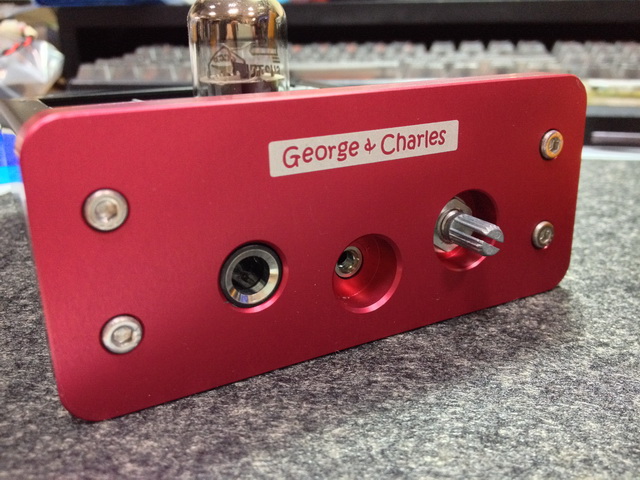

圖說↓：把旋鈕裝上就大功告成啦！
好好享受自己的DIY吧!
目前已經完成生產，可預約代購(約2013年10月30日開始供貨)，每套機殼套件NT$1,080 含(全部機殼零、螺絲及旋鈕) *目前尚有一些機殼供應，但若這批賣完了，如在製作下批機殼，因為部份工廠漲價，尤其陽極處理，因為所有不環保的工廠都被取締了，按規定的工序成本高了許多，請大家見諒! 預計售價為NT$1,150 *** 此售價僅為機殼的部份,內部電路板及零件請見真空管+FET的A類耳擴內容。 運費外加 NT$80. 有興趣者,請EMAIL至:georgeliao886@gmail.com
