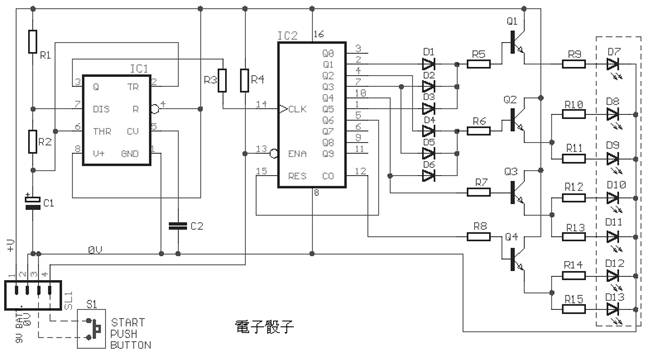

電子骰子




Part List

R1-2=2.2Kohms

C1=22uF 25V

IC2=4017B

R3=10Kohms

C2=10nF 100V MKT

Q1....4=BC550

R4=100Kohms

D1.......6=1N4148

S1=Normal Open Push switch

R5.....8=8.2Kohms

D7.......13=Red Led 5mm

SL1=4pin connector 2.54mm step

R9.....5=1Kohms

IC1=NE555 or LM555

BATT=9V battery or 12V ext.
