音源選擇輸入電路板 當裝好擴大機時接上輸入端子連上音源,立即享受DIY的成果,但如果有多組音源時當然就需要個音源擇開關來選擇多組的音樂來源了,如果自己設計機箱時更有這需求了,所以這次做了這個DIY解決了這問題,可以 切換4組音源,並以波段開關來切換繼電器,以它的接點來轉換音源,以縮短音源路徑,把干擾的可能性減少的最低。請參考:音源選擇輸入電路板 ,另外也告訴大家,這個輸入擇器 可以直接套用在我們將要推出的擴大機機箱上,機箱會預留這片電路板的固定孔位!(2016/12/05)
HI-FI耳擴延遲保護版-V3 個耳機擴大器的DIY電路大家應都很熟悉了吧! 站上這個電路板已經至少3次的再版,每次要再製電路板時我都會再依零件取得及效果或是操作的方便性做一點小修改,有做過的人也都知道這個DIY可以讓入門者在最小的風險下開始DIY之途,雖說是入門,但有用過的人也都會到這小小的耳擴效果還真不錯,且又可玩換OP的樂趣,算是最C/P值很高的DIY了,所以可以說是入門者的最好選項了!
LM1875 DC-SERVO AMP LM1875 DC SERVO AMP. (擴大機),又一個新的入門級高C/P值的擴大機DIY,雖說之前已有做過LM1875含音 控的電路了,站上也有LM3886 DC-SERVO AMP.了,但不諱言LM1875也是一個值得的擴大機晶片,所以這次改版,拿掉音控,並加上了DC-SERVO的電路,重新Lay out,說實話,除了功率小了點外,還真不輸LM3886

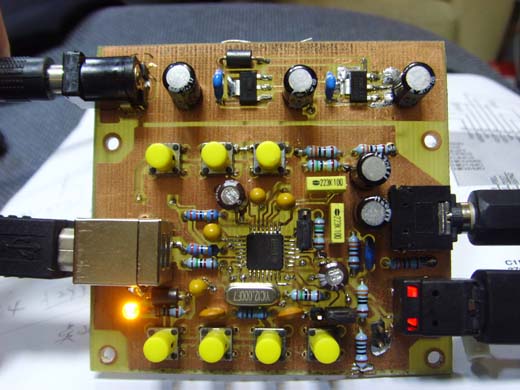

USB DAC-GC-V2.0

有這樣的構想, 已經一段時間了,想規劃一個USB DAC,使用PCM2706來當USB的接收器,但經I2S把數位訊號送到獨立的DAC解碼IC,甚至還可以直接經由I2S外接到機外的獨立DAC模組,讓這個DAC更加的靈活!

但由於工作的關係,這個規劃過程卻超過了半年..為了方便以後的可能變動, 我還在Layout時留了一些介面的接點,我在後面會再說明。

真空管+FET的A類耳擴 想做真空管的耳擴也已經很久了,但是自己還是有怕高壓電的恐懼,所以希望做一個低供電電壓的真空管耳擴,找到了這個圖,只要DC24V的供電壓,使用了常用的三極真空管,再推動FET來做輸出,

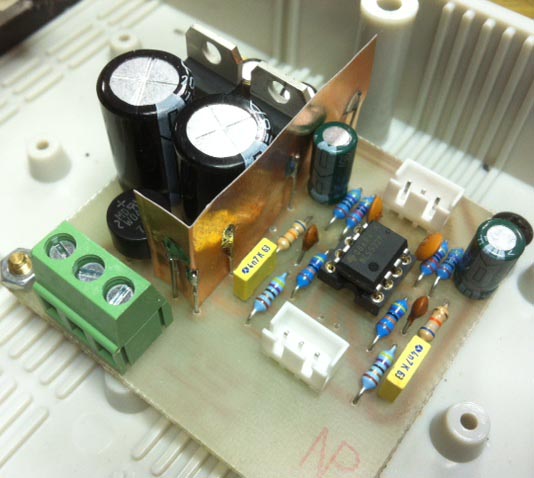

MC唱頭放大器(LP黑膠唱盤)
然目前的音樂格式大都以數位音訊為主流,但還是有許多人喜歡以往類比的黑膠唱盤所播放的音色,或是家中又翻出了早年的LP唱片! 現在這樣的復古風潮讓LP又有了特定的喜愛族群。

最近因朋友的請託, 要我讓他可以把家的LP唱盤再拿來使用,所以為製作了一個簡單的MC(動圈式)唱頭放大器,從網路上找到一個簡單的電路, 再加上一個簡單的雙電源穩壓電路,結合成一個DIY的 LP MC 唱頭放大器

紅外線遙控 - 256Shunt音量及控制及音源擇器



自從上回製作了[128階數的Shunt音量控制器]之後,就有許多站友們,期待我們有更新功能的類似DIY分享,本來如果也能製作出,更多階數、可選擇訊號源、LCD顯示,也可以遙控,那不知有多好,無奈站長的程式功力太差,所以才一直沒這樣的作品。

還好,我們的Legion站友,分享了他的DIY精神,願意分享他的程式,我們重新定了一些操作模式,因大家都是業餘分享,也經多次的軔體及硬體的修正及測試,所以進度很慢,今天算是有個結果了。

精簡版HI-FI耳擴 電路跟以前的一樣, 做了一些修改,拿掉音控調整的電路,前面的高音jumper也拿掉了,但回授電容改成33p把聲音又提高了一些,輸出電容從原來的47uF改成了100uF,使輸出更飽滿一點。
含音控前級的LM1875-22W功率放大器

記得有幾次跟站友們聊天時被問到,站上的的幾個DIY後級, 功率對有些人可能有點大,跟本用不著,裝了100W的TDA7294,然後在小小的宿舍裡只能音量只能開得小小的,@@...........站長不弄個小瓦數的後級來玩玩嗎?其實早就想過,但好聲還是前提,不要說功率小一點就犧牲了音質! 考量小功率、電路簡單、最好含音控(有些人好喜歡有音控的後級)、成本低、DIY容易(最好能給一些高職或專科電子科的新手實習,打完分數後還會想把它帶回家)…. 想了好久,我看定位在20W~30W之間好了,也到網路上比較了好多電路,最後選擇了LM1875這個功放IC的電路,巧的是,看了看還是對岸松勝的電路看來最好,評語也不錯,但我個人想比較一下不經音控的真實音效效果如何,所以為它加上了音控Bypass的選擇。

好用的LM317(穩壓IC) 相信在許多的電路中,大家都已常見它的蹤影,LM317 (3-Terminal Adjustable Regulator)也就是3端點可調整電壓的穩壓器,由於使用簡單,設定電壓方便,所以在許多的電路運用中都可以看到它。我們站上的也是這樣。現在只是把它的用途再拿來整理說明一下。
128階數的Shunt音量控制器 常玩音響DIY的人,大概都會遇到一個問題,就是在夜深人靜的時候,把正在欣賞的音樂音量轉小一點,但常會發生左、右聲道音量不平均的現象,一邊大、一邊小。原因是因為音量VR使用的雙連VR,由於塗佈不平均,兩層的組值在轉動時無法完全同步,所以會有人以級進式VR來取代一般的VR但另一個問題又來了,就是由於級進式VR是以波段開關來切換電阻的位置,由於段數通常不多,所以想要轉小聲時有時會有不夠小聲的問題。
USB DAC-PCM2702 由於一般電腦上的音效卡若屬一般等級通常來說效果都不是很好,戴上耳機常可聽到一些奇奇怪怪的雜音,所以想要DIY一個USB DAC來使聲音獲得較佳的效果,常見USB DAC晶片有PCM2702,及PCM2706
可橋接TDA7294-AMP-MULTI功率放大器-2版        但為何要修改版本呢? 有幸在站上有網友要求集購來洗廠製電路板,人數還在統計尚未成行前,再做了一些修改。原來的『可橋接TDA7294 功率放大器』,並未包含前級放大器,利用成行前,快速的加上前級及其電源的佈線 且配合散熱片的孔位完成佈線 。前級的電路很簡單跟原來TDA7297整合型上的電路是一樣的,在時間的考量下,我並沒重新編排零件編號,而是直接把零件的值直接標在電路板上,方便DIYer的焊接時方便的插件。
TDA7294-GC DC-SERVO 整合型功率放大器

對完成後TDA7294-GC DC-SERVO AMP實際感受,說實在的,第一次接上一聽,第一個感覺就是,推力很好,POWER很夠,用來推低效率的喇叭應較不用擔心了。聽感呢? 有些老手對TDA7294的評論是高音沒有LM3886細緻,老實說,我覺得只差一點點,而且更換OP後也會改變聽感,在前面加裝我們TUBE BUFFER (X10D-GC) 真空管緩衝前級效果也是很明顯,算是個成功的功率放大器,希望大家DIY成功。

真空管緩衝前級(X10D-GC) 雖然電子已有二、三十年了,但是對真空管可是又敬又怕,尤其是高壓,是我最怕的(小時被電很慘,一直忘不了)!!!,所以一直都不想去摸真空管的電路, 但是又一直聽到一些朋友們在談發燒經,最近到幾個朋友家好好的品味了一下真空管的音質,說實在的,剛開始我並不能體會,尤其聽流行音樂時,反而覺得我的後級[LM3886 DC SERVO AMP]好聽(但只是個人的感覺,因為音響這東西是很主觀的,每個大都有獨自的喜好),但是一放爵士時我愛上了真空管那種慵懶的感覺,說不出那是什麼感覺,我覺得有欣賞音樂興趣的人都要找機會去聽聽看,另外在交響樂上,也讓人長時間聆聽而不會有厭煩的感覺。還有放西洋鄉村樂,聽起來也很舒服。
單觸摸片ON/OFF觸摸開關 這個電路是使用,CMOS積體電路CD4013雙D正反器,分別接成一個單穩態電路和一個雙穩態電路。單穩態電路的作用是對觸摸信號進行脈波寬度整形,保證每次觸摸動作都可靠。雙穩態電路用來驅動電晶體Q1的開通或關閉,進而控制繼電器。..............
可直接設定為橋接(BTL)的TDA-7294雙聲道功率擴大機 TDA7294是歐洲著名的SGS-THOMSON意法微電子公司於90年代推出的一款頗有新意的DMOS大功率的集成功放電路。

在原來的雙聲道板子上做些設計,讓他可以簡單的把左右兩聲道,快速的變成橋接(BTL)單聲道。

MC34063電源升壓電路板

MC34063是一個低價位的DC-DC交換式轉換IC,使用上非常方便,除了穩壓、降壓、升壓,甚至還可以轉成負向電壓。雖然它的效率還不算很高,但電路簡單、成本低廉、溫升低,所以被廣泛應用在許多電源轉換用途上。由於在站上有介紹過這個IC,並在站上提供了線上計算程式,所以有關低電流的升壓、降壓、反電壓變得非常方便,而且經過多次的運用,效果很滿意。.....

煙霧偵測開關: 熛霧是火警時造成人員傷亡的重大因素,如果可以再火警時馬上檢測到煙霧的發生,立即離開現場或啟動排煙裝置,一定可有效減少損失及傷亡。

這個電路應是許多電子科系實習的課程之一,我將此電路完成電路的的LAYOUT,除了電路板外,以下的文件都引自原文件內容:

LC-METER(數位式電感/電容表) 使用PIC16F84A單晶片來製作成L/C表,將計算過程寫成程式,使程序變得方便
CD ROM專用的電源供應器 CD ROM使用於音響時應使用何種電源較合適,其實還是一般整流穩壓的電源比交換式電源較適合使用於AUDIO的電路,我原本也是使用拆下的交換式電源來使用,體積也較小,但是交換式電源為了提高效率,使用較高頻率震盪的方式來製作,所以如果震盪頻率不小心交連到AUDIO系統內,就容易產生噪音。

聲控LED動態燈 它是以聲音來控製LED的明暗閃爍,當時我也用萬用板做了一個,蠻有趣的,它的靈敏度很好,而且可以調整。.....
LM317穩壓電路板 LM317這個穩壓IC實在太好用了,方便又穩定的穩壓IC,輸出電流能力約為1.5A,所以適合用為許多小電流的電子設備的電源供應,前陣子因有網友委託製作一個用於電吉它效果器電源1輸入8輸出的穩壓電源分配器,為了以後能隨時使用LM317,這次特別做了電路板的LAYOUT,把它分享給及位,電路圖為基本的LM317應用電路....
增加保護延遲電路的Hi-Fi耳機放大器 DIY過我站上的Hi-Fi耳擴的同好,一定會發現一個狀況,雖然音質不凡,但是如果你的耳機一直插在插座上,當電源一開啟時會在耳機內聽到一聲不小的"啵”聲! 其實使用單電源的OTL放大器都有這樣的情形,因為為開機時OP的輸出為1/2 VCC電壓的基準,經由47u(C7,C8)電容來濾除直流,但開機時OP的輸出由0V升至1/2 VCC時卻經由耳機來做為箝位充電的動作,這時電流會瞬間的流過耳機,有人會擔心電流會不會燒壞耳機,如果耳機的耐電流夠大,這麼短的時間通常影響不大,但如果擔心上萬的發燒耳機就這麼報消一定會心痛不已。

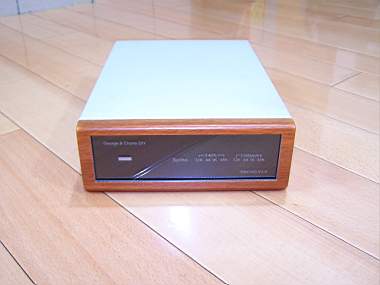

GC-DAC-V2.0 DIY分享 在上回製作了生平第一台DAC(CS8412+CS4334)後,會有這樣的選擇是因為手邊剛好有一顆CS8412,後來因為有網友希望複製我的DAC,結果知道關鍵零件CS8412早已停產多年,就算網路上還還部份廠商有販售,但價格卻比它下一代的晶片(CS8414)貴了好幾倍,也因為如此,激起了我規劃GC-DAC-V2.0的想法。...

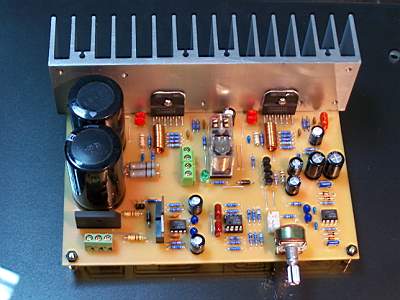

LM3886-SVO純直流功率放大器 計劃製作一個功率放大器已有一段時間了,為了方便設計選擇以 LM3886 功率IC為基礎,但總覺得不能太簡單只是照著技術文件的內容來的製作,所以在網路上搜尋了不少的文章及電路,發現LM3886也可以加上DC SERVO電路,所以我把LM3886 + DC SERVO + OP 前級 + 喇叭保護器 +電源一起設計在一片板子上,使製作的難度降到最低。
DAC-GC-V1.0 DIY分享 AC-GC-V1.0 DIY實作過程:從電路收集、電路板設計及製作、零件焊接、測試、修改完成.機箱安裝..全部自己來。......
以8051單晶片控制CDROM成為CD PLAYER 前幾天在整理一些堆放已久的設備,發現一些換下來,不再使用的CDROM,大家都用DVD ROM了,如果能再使這些東西恢復生命力,也就是把它改成CD PLAYER,至少也有點物盡其用及環保的作用。

小型Hi-Fi耳機放大器套件

許多人對音樂的愛好非常,但礙於經費及經驗,而對DIY裹足不前,為了圓一下部份的小音響迷的夢,我試做了前面說的那個電路..

二進位時鐘

覺得該DIY點什麼在網路上分享,記得在9月29日時上載的一個二進位顯示時鐘,如果能把它成品化,那種自己看得懂,別人看不懂的時鐘一定非常有趣。........
RC遙控器的運用[1]

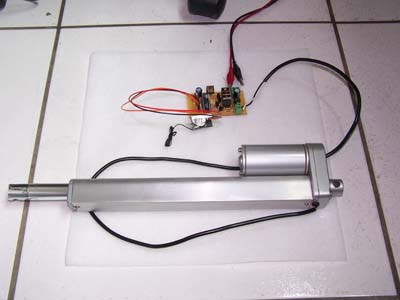

利用現成RC遙控DC12轉V馬達速及方向

RC遙控在模型界已經發展多年了,其原先所訂定的通訊協定及控制方式變化很小,且近年來由電子零件的小型化、低耗電化使得效能大大提升,價格也變得合理。......
