LM386組成的助聽器電路


助聽器主要是由微型拾音器(話筒)、放大器和耳機三部分組成的微小型擴音機。儘管助聽器的電路結構與一般擴音機在形式上較為相似,但二者的要求有差異。擴音機是按正常人的聽力範圍及音域設計的,而助聽器則根據耳聾患者的失音特徵和程度來設計的。一般助聽器對頻率響應、諧波失真エ噪音等要求雖然沒有擴音機那麼高,放大器級數也少於擴音機,不過對有關的性能指針均有一定的要求,通常助聽器的傳聲增益要在15∼55dB左右,頻響在100∼600Hz,失真度小於10%∼15%。顯然採用LM386集成塊是可以滿足的。LM386高頻響應可達300kHz,電源電壓範圍為1∼6V時,其靜態電源為4mA,適用於電池供電。

http://cocdig.com/Images/20140315/20140315-0I5244A2-0.jpg

圖1

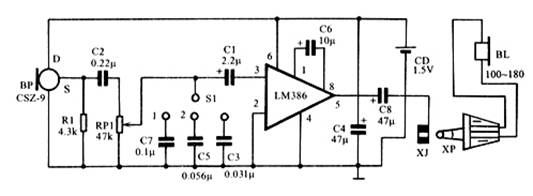

上圖為LM386組成的助聽器電路。圖中LM386被連接成正相放大器電路。 、 腳接有10μF電容,故電路增益被提至最大。這樣做的原因在於LM386的增益不太大,用於助聽器時余量並不足,尤其當話筒靈敏度較差時比較明顯,調低增益常常不能滿足要求。話筒信號通過RP1和C1耦合至 腳,經LM386放大后從 腳輸出,再推動耳機發聲,RP1用於音量調節,S1為頻響選擇開關。當S1置於1、2、3位時,對應的電路頻響分別是3000、4500和6000Hz左右,該頻響選擇電路實際上是一電容衰減電路。設置它的目的是壓縮電路的頻響,減弱和消除耳聾者不需的音頻成分和噪音,以提高清晰度和減輕耳朵的疲勞感。C1為輸出耦合電容,C4為電源去耦電容。R1是駐極體話筒BP內場效應管的負載。

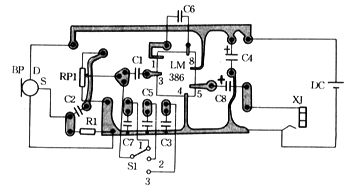

助聽器的印製電路板如圖2所示。元器件焊裝完檢查無誤后,接通電源就能使助聽器正常工作。不過在使用前測一下電路的靜態電流是否為1mA左右(DC=4.5V時為3.5mA左右)。若電流太大,通常是C4或印製板漏電而引起,也可能是LM386質量欠佳,應查明原因修復好。印製板裝完后,將它放入小塑料盒中固定,電源用5∼8號小電池或大的鈕扣型電池。話筒也可用CRZ29、CRZ215型駐極體電容話筒。耳機阻貳選用範圍為8∼800Ω,但阻抗高些耗電也省些,LM386輸出功率可為250∼300mW。在使用助聽器時,分別調整RP1和S1直至耳機發出的音量適中、音質清晰柔和為止。

http://cocdig.com/Images/20140315/20140315-0I52455D-1.jpg
圖2
