LM317穩壓電路板[PDF文件下載]

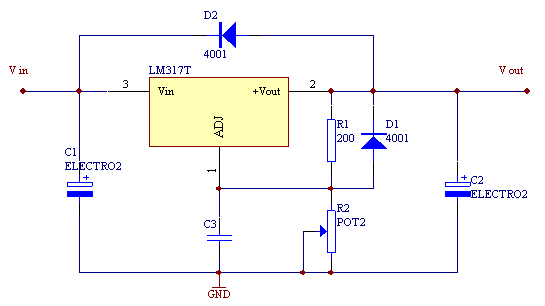

LM317這個穩壓IC實在太好用了,方便又穩定的穩壓IC,輸出電流能力約為1.5A,所以適合用為許多小電流的電子設備的電源供應,前陣子因有網友委託製作一個用於電吉它效果器電源1輸入8輸出的穩壓電源分配器,為了以後能隨時使用LM317,這次特別做了電路板的LAYOUT,把它分享給及位,電路圖為基本的LM317應用電路如下:

LM317的輸出電壓是由R1R2決定,Vout=1.25 X (1+R2/R1),許多製作都在R2使用可變電阻來微調輸出電壓,但以我的建議,不要用可變電組,因為可變電阻的穩定度不如固定電阻,常因接觸點氧化等原因造成中心點接觸不良,因而突然輸出高電壓,可能造成設備的燒毀。所以建議計算想輸出電壓所應配合的R1R2,使用精密電阻來安裝。





例如我這個製作想輸出9.6V的電壓,配合公試計算得知R1使用150歐姆,R2使用1K

Vout=1.25*(1+1000/150)=9.58V

如果你想要輸出15VR1=200,R2=2.2K ,不難吧!

電路板設計上又加了ACDC的整流及電容穩壓,相信你們自己看一下就知道了!

R2保留了使用可變電阻或固定電阻的位置:

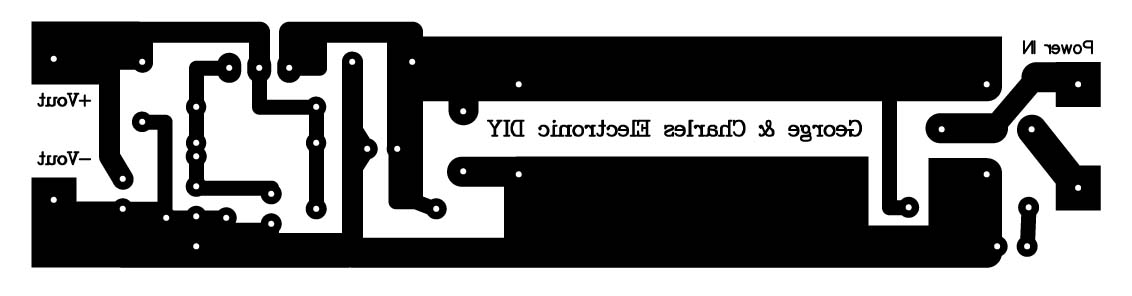

電路板圖樣

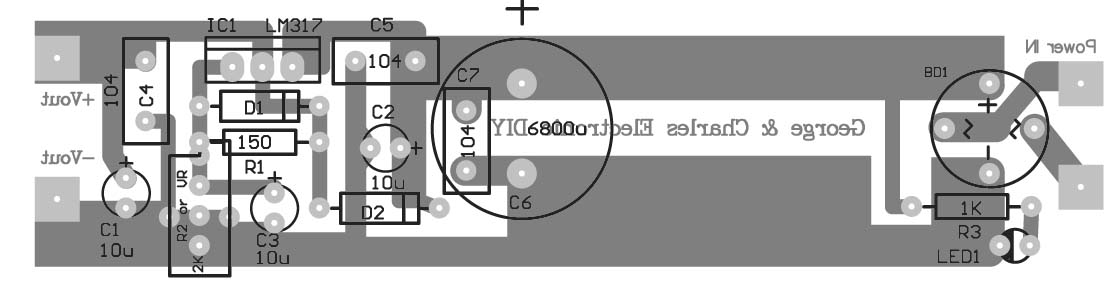

零件配置圖



如果你下載的是PDF檔,下頁你會看到電路板的底片圖,注意列印時要取消自動縮放,不然洗出來的板子就不一樣大了,印出時是上視圖,所以印在透明片後要曝光時要反過來,也就是文字看起來是正的。注意列印時要取消自動縮放,不然洗出來的板子就不一樣大了,印出時是上視圖,所以印在透明片後要曝光時要反過來,也就是文字看起來是正的。[PDF文件下載]
