ＰＤＦ檔下載：TouchSW-1P-final.pdf

　　這個電路是使用，CMOS積體電路CD4013雙D正反器，分別接成一個單穩態電路和一個雙穩態電路。單穩態電路的作用是對觸摸信號進行脈波寬度整形，保證每次觸摸動作都可靠。雙穩態電路用來驅動電晶體Q1的開通或關閉，進而控制繼電器。

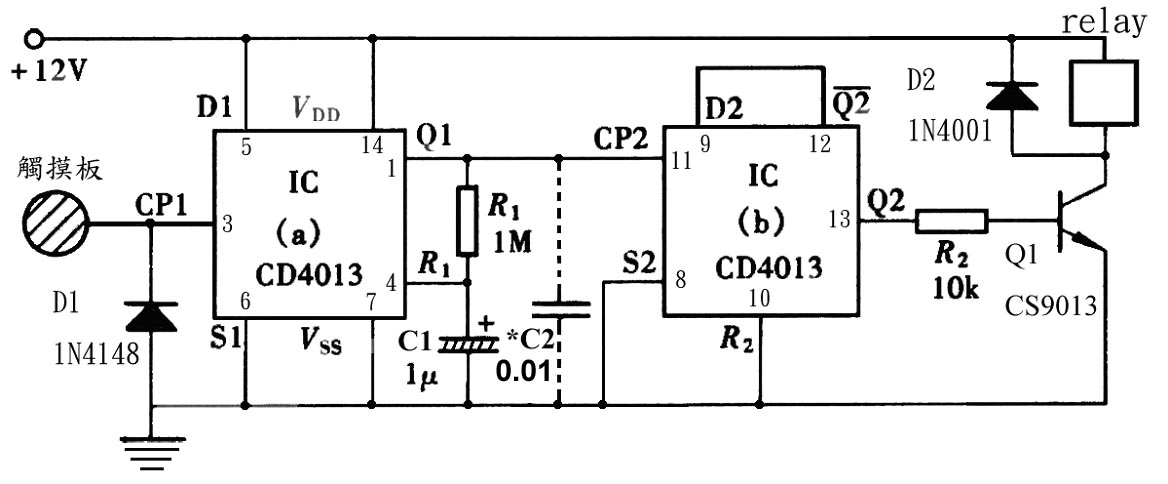

以下是找到的基本原圖：

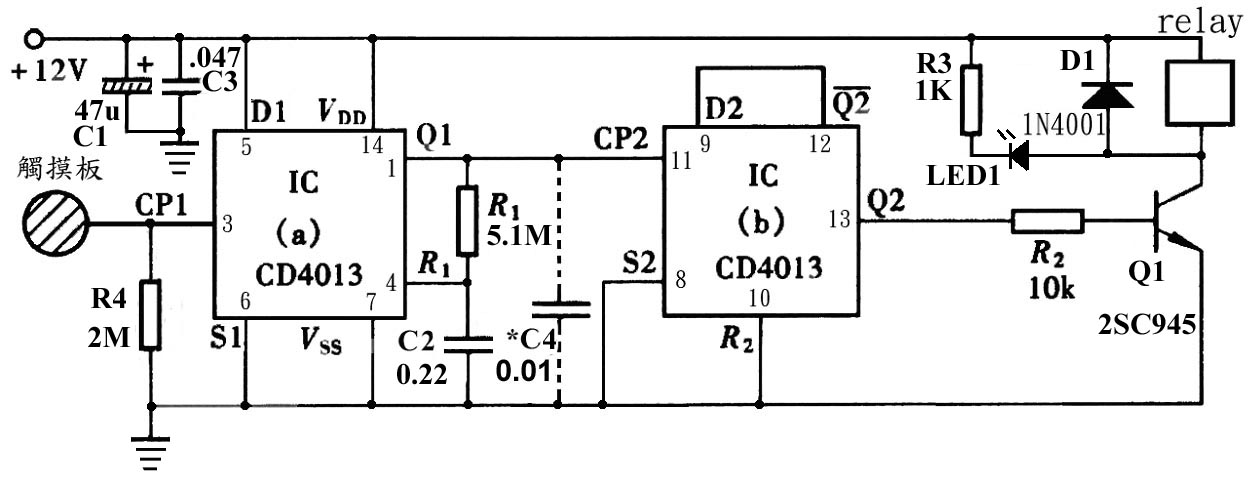

　　但又參考了一些其它的相關電路，加上電源的濾波電容及ＬＥＤ指示，輸入的對地改為2M電阻，改變它可以改變它的靈敏度。電路做了小部份的修改後如下圖，就是我們這個製作的全圖。

　　M為觸摸電極片，手指摸一下M，使人體洩漏的交流電在R4上的壓降，其正半周信號進入IC1的第3腳即單穩態電路的CP端，使單穩態電路反轉進入暫態，其輸出端Q即1腳由原來的低電位跳變為高電位，此高電位經R1向C2充電，使4腳即R1端的電位上升，當上升到複位(Reset)電位時，單穩態電路複位，1腳恢復低電位。所以每觸摸一次電極片M，1腳就輸出一個固定寬度的正脈波。此正脈波將直接加到11腳即雙穩態電路的CP端，使雙穩態電路反轉一次，其輸出端Q即13腳電位就改變一次。當13腳為高電位時，Q1的基極透過R2獲得正向電流而開通，使繼電器動作，進而以它的接點來做控制。由此可見，每觸摸一次電極片M，就能實現繼電器“開”或“關”的動作。

元件選擇與製作，CD4013型雙D正反器數位積體電路，它採用14腳雙列直插式塑封包裝。 Q1採用CS9013或2SC945等小功率NPN電晶體即可。

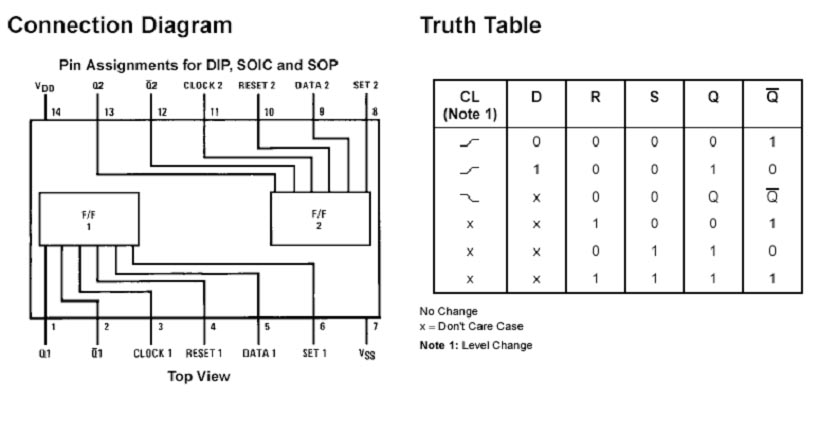

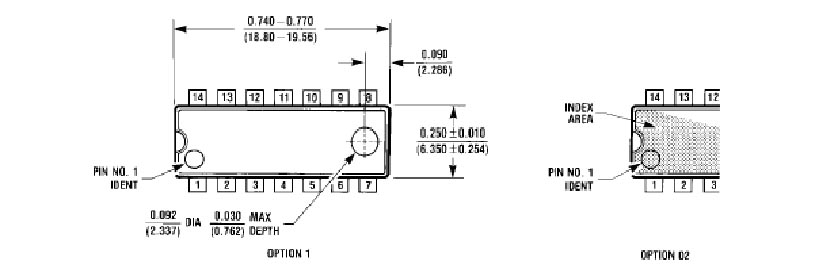

以下附上CD4013的接腳圖及真值表：

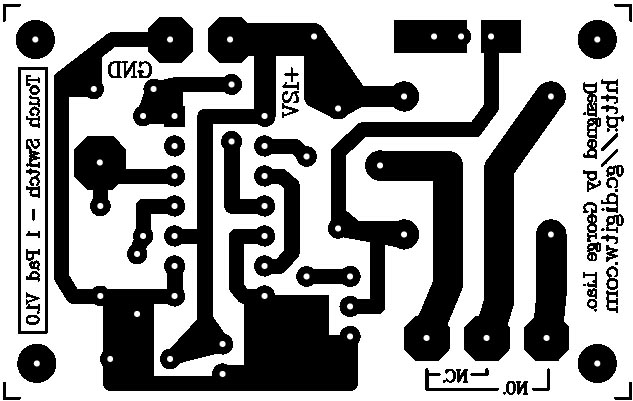

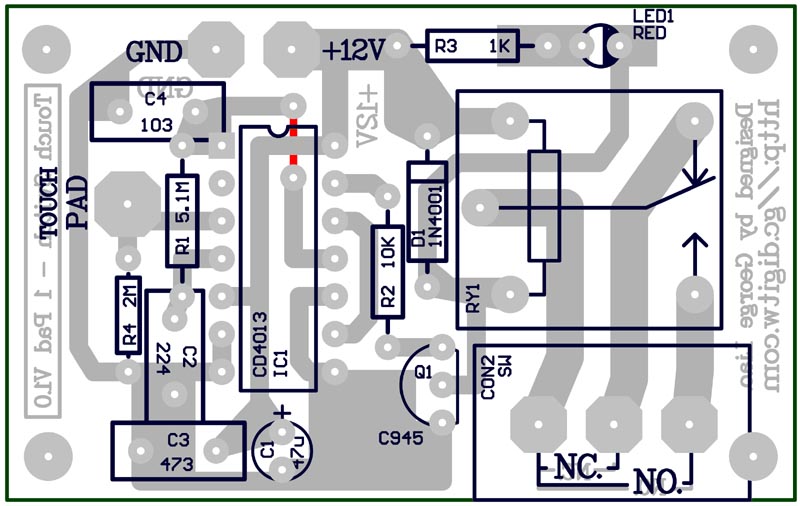

以下為電路板LAUOUT及零件配置圖：

*紅線為跳線

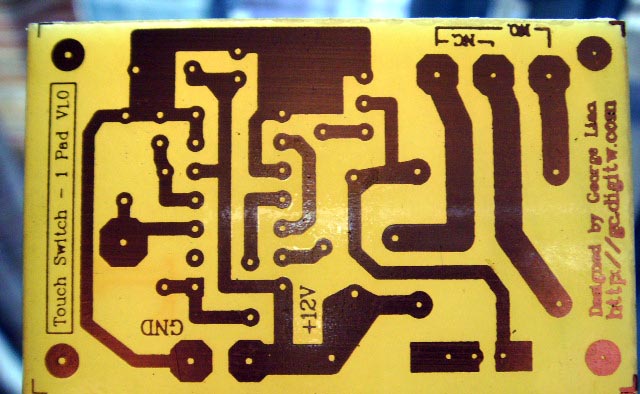

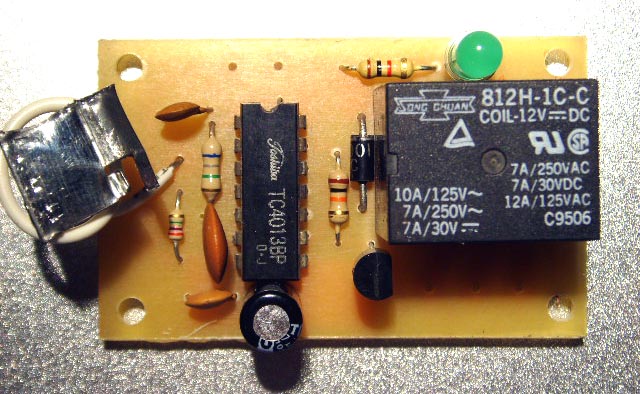

以下為製作完成的實物照片：

注意事項：

在實際的製作上我發現了一些問題，有幾點要特別再跟大家說明一下：

1.  儘量以市電經變壓器降壓的方式來獲取12V的供電：因為我在實作時發現，若使用電池供電時，有時會有不能觸發的情形，研判可能是因為使用電池供電時，電路本身跟大地並沒實際的連接，導致人體對地洩漏的交流電並沒和電路的接地發生關連，所以進入觸摸點的電壓也跟著變小。

2.  製作時也發現有些IC的動作過於靈敏，時有誤動作發生，所以我在電路上加上C4，在零件焊接時先不要焊上C4，測試時，如發現在沒有觸摸到觸摸片時會有動作變換(有時會發生在開關日光燈時，你自己可以試試)，才把C4加上去，甚至在可以在觸摸時電路沒有動作時降低C4的值，或還是有誤動作時升高C4的值，尋找最穩定的值。

3.  觸摸點一定要接成一個觸摸板，不要直接用電線來代替，因這樣跟人體的接觸積會太小，會影響它的靈敏度。

4.  輸入對地電阻R4(2M)，也是會影響靈敏度，如果發現不夠靈敏，可以把2M的電阻再加大，如2.7M。

如果你下載的是ＰＤＦ檔，接下來的幾頁你會看到零件配置圖及電路板底片圖，您可自行以感光電路板製作。

注意列印時要取消自動縮放的功能，不然洗出來的板子就不一樣大了，印出時是上視圖，所以印在透明片後要曝光時要反過來，也就是文字看起來是正的。

ＰＤＦ檔下載：TouchSW-1P-final.pdf
