GC-PCM2706 USB DAC 喬治查爾斯電子電路網

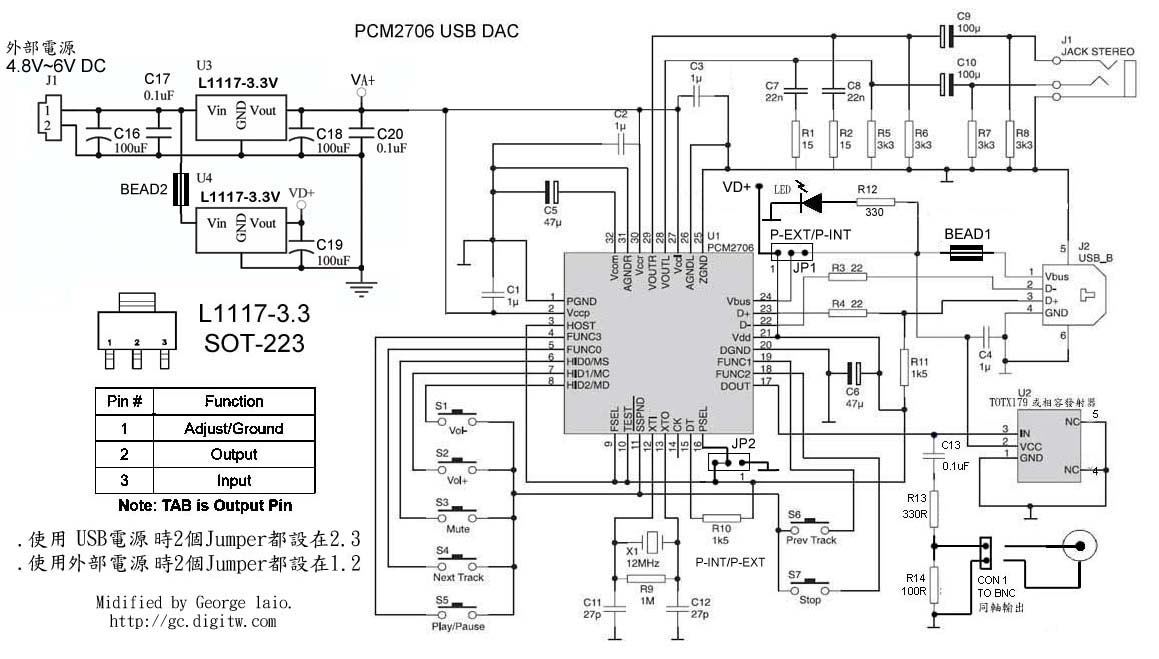

由於一般電腦上的音效卡若屬一般等級通常來說效果都不是很好，戴上耳機常可聽到一些奇奇怪怪的雜音，所以想要DIY一個USB DAC來使聲音獲得較佳的效果，常見USB DAC晶片有PCM2702，及PCM2706等… 而我這次選用是PCM 2706PJT，它的使用彈性比PCM2702好，可以再輸出SPDIF及I2S，是從TI要來的樣品，本來只想做個基本的功能想說如果PCM2706本身的聲音如果不好，那就留個光纖輸出再接到我們的GC DAC V2.0就好了。但在第一個版本做好後就有許多站友到討論區留言，要我把功能加強，好吧!就試試吧! 但由於最近時間實在不夠，我並沒有把站友的需求全部加上去，只做了以下的加強。 1. 加上同軸BNC輸出點，在電路板上留了接到BNC的接頭。 2. 增加了外部電源的選項，一般USB DAC是直接使用USB上的5V電源，但由電腦內的電源對音響設備總有不可預期的影響，所以我做它的外接電源，為2組3.3V的穩壓電源，一組供類比電路的電源，一組供數位電路的電源。且在PC BOARD的LAYOUT上刻意的分離，並留上折斷的孔位，如果你跟本就不用外接電源，只要把它折斷，可以縮小體積。 以下是我最後修正的電路：
外接電源使用L1117-3,3V的LDO(穩壓IC)，它的特點是低壓差，但要小心輸入電壓最好介於4.8至6V之間，不然會像我在試做期間，使用12V DC的Adaptor，一上電就燒L1117-3.3V，燒了就換，一直燒了7顆，站長我真的也是大條筋。 使用內部USB電源或外部電源可以在電路板上的Jumper來選擇，插在1,2為使用外接電源，插在2,3為使用USB內部電源。
電路板上留給外接電源Adaptor的插座，我留了2個位置，由你們自己選還要使用那個方向來插入插頭。
光纖輸出頭可使用TOTX178,179,173等或相容的光纖輸出頭，我會在電路板上留有各種光纖頭的相容腳位。
BNC同軸輸出並沒直接把BNC頭LAYOUT在電路板上，我留了一個2支腳插座，要接的人可以把它外接到機殼上的BNC或RCA座。
至於PCM2706本身的輸出，我使用了一般的3.5mm耳機插座，如果直接使用電腦喇叭會較方便，但最好還是接到自己的放大器最好。 零件清單如下:

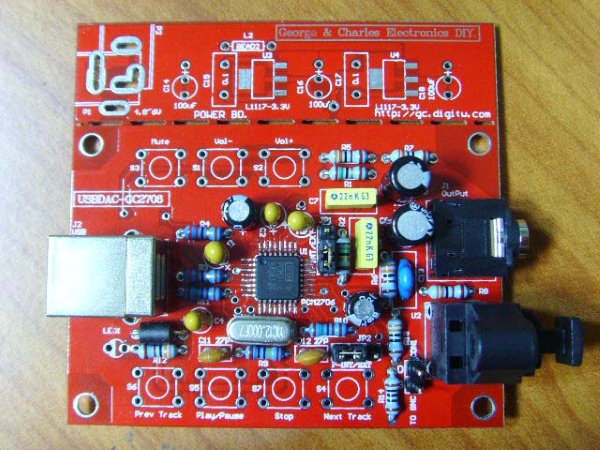

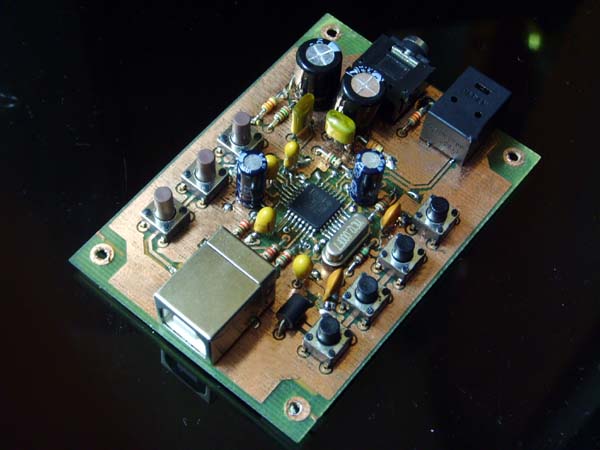

以下是完成後的照片:
以下是PC BARD的零件配置圖:(第一版, 已不提供廠製PCB)

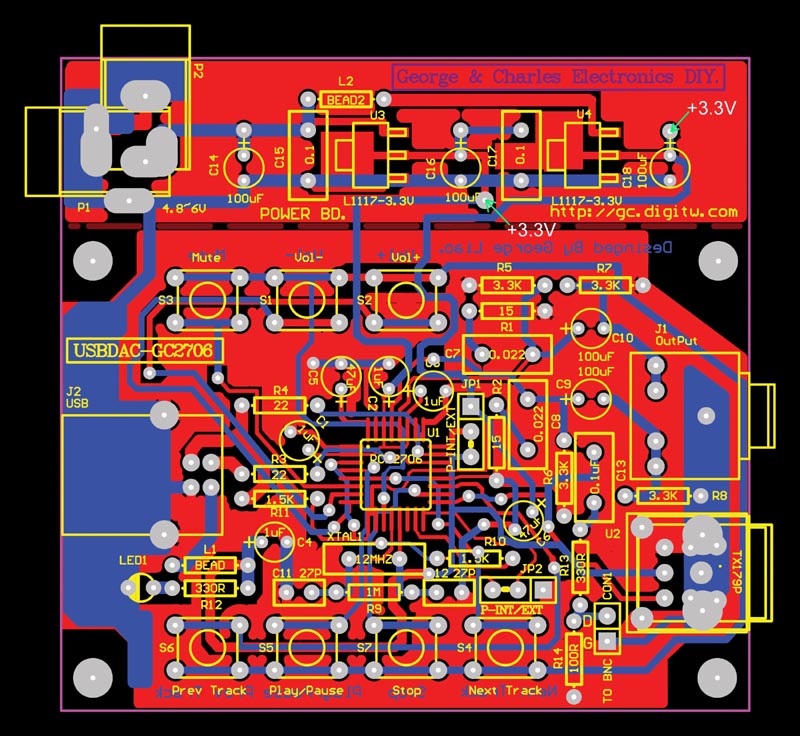

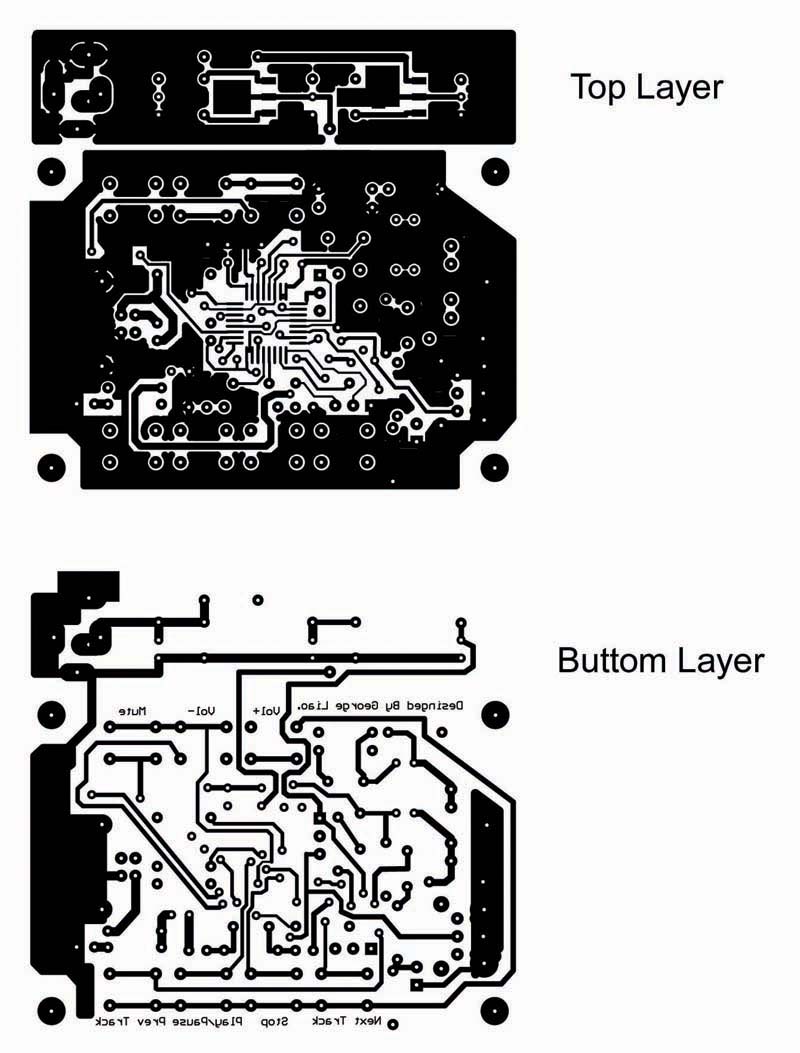

電路板的LAY OUT圖(非實際大小)

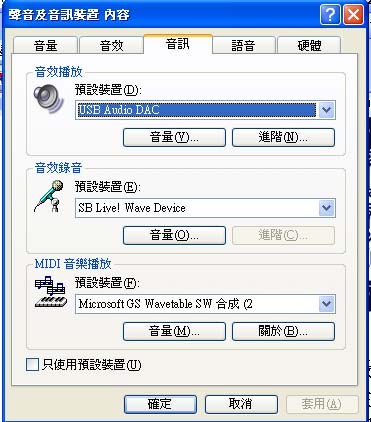

再來是焊PCM2706，四面都有腳，間隔都很近，要小心焊，使用30W細尖頭的鉻鐵來焊，站長的老花眼都可以焊了，相信只要仔細點都會成功。 完成後的測試： 零件一一焊上，然後就是上機了! 先不要使用外接電源，2個Jumper都插在2,3上， WINDOWS XP或VISTA本身就已內建了PCM2706的驅動程式了，所以你不用再安裝驅動程式，一插上USB接頭，電腦上會即刻多了一片USB的音效卡。 可以在控制台的-聲音及音效裝置看到下的內容:
看到USB Audio DAC了吧 !
雖電路板上是以3.5mm的耳機座來做輸出，但直接接耳機效果 並不算最好，他本身並沒有緩及前級放大，,所以由PC板上的耳機座接信號線至耳擴或後級，或是電腦別叭，先用Media Player 來放CD看看，嗯! OK，再試試PC板上那些按鈕，大、小音量、靜音都OK，上一首、下一首、停止、暫停都OK，好爽喔! 如果你不使用外接電源，那些零件都可以不裝，若有使用外接電源的人，要先停止Media Player的播放，拔去USB線，再把2個Jumper都插在1,2上，插上外接的Adapter 插頭(4.8~6V內正外負)，再插上USB，再來播放看看，跟使用USB電源有什麼不同。(我覺較好一點但不會差很多) 當然，如果你先前已有製作我們的GC DAC V2.0，或有其它的DAC，也可以直接以光纖線或同軸線連接至DAC，不用其它特別的設定，聲音直接由來的DAC來播，自己覺得還是最好的，但注意，這時ＰＣ板上的音量按鈕並不能改變由數位輸出的音量大小。
結論：
其實以這樣的小小的成本來實現電腦音訊外接，ＣＰ值實在很高，不想花大錢，又想小燒一下的ＤＩＹ者，可以說是一個好選擇。
如果你下載的是PDF檔在接下來的幾頁，你可以看到電路板的底片檔，印出時請取消自動縮放的功能，以1:1印出。 PDF版本下載:GC-PCM2706USBDAC-FL.pdf 底片檔下載:PCM2706D-BL.pdf George Liao. 07/07/2008 喬治查爾斯電子電路網 http://gc.digitw.com 版權所有，請勿轉貼，或行商業行為 註記: 集購的廠製板跟零件應該都發出去了，這裡還有剩一些廠製板，零件(不一定全)，如果還有興趣的站友，可以來信問問看還有沒有存貨? (已改第2版)

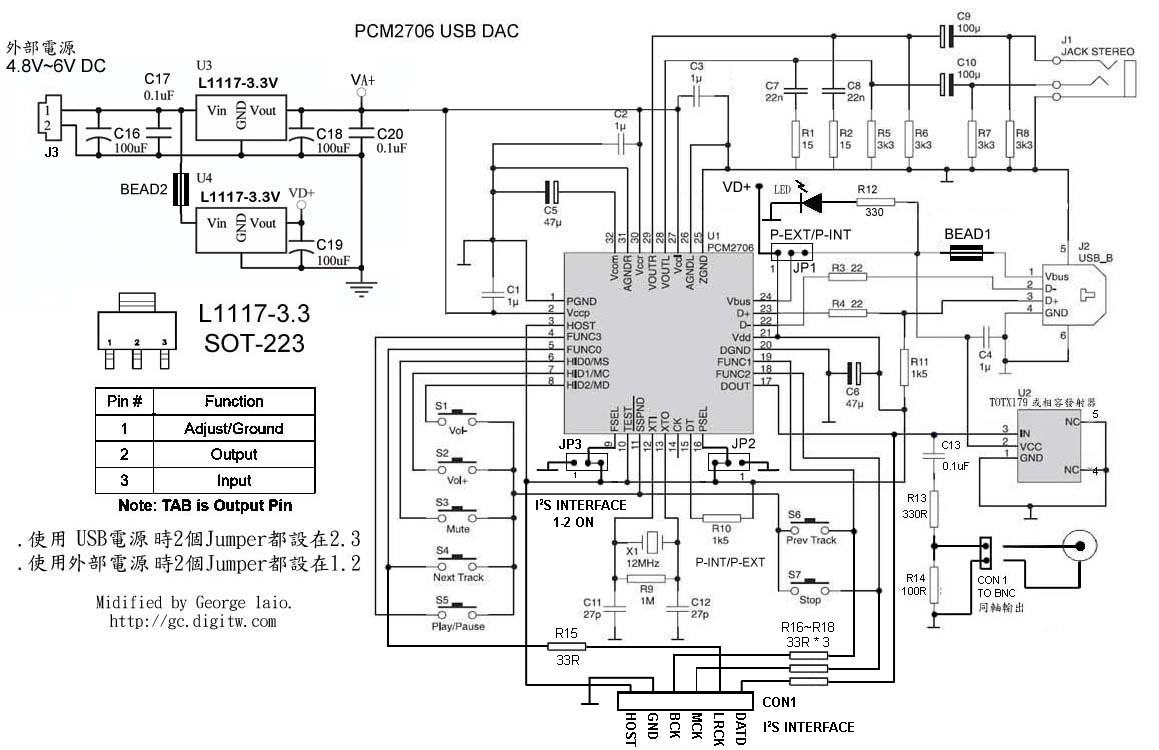

2009年5月12日增加的內容:(電路板改版) 由於站友們第二次集製，順勢在這板子上增加I2S介面，及切換的Jumper，電路圖更改如下:

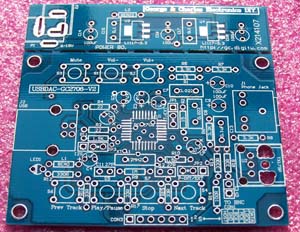

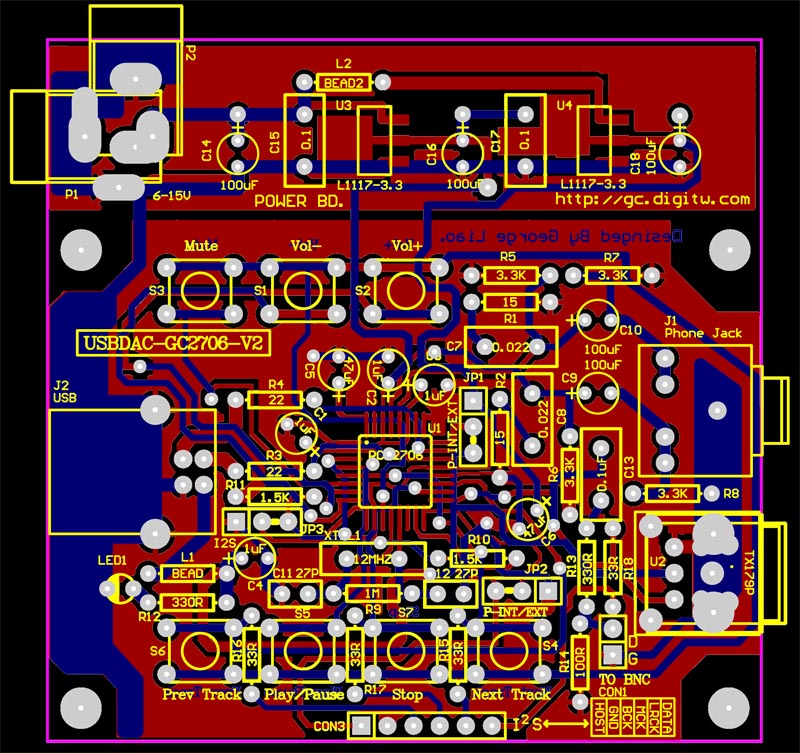

按右鍵,另存新檔可看大圖。 由上圖可知我們增加了JP3,當插在2,3 PIN時保持原來的功能，I2S介面未啟用，當你要使用I2S介面時，將JP3換插至PIN 1,2，此時I2S介面就生效了，但是,那幾個共用的按鍵,當然就失效了，只好使用播放軟體朲控制了。 零件的配置圖如下: 沒焊過SMD的人, 要小心焊,30W,尖頭铬鐵，且PCM2706的腳位要注意，點對點，第一版的真的有好多人, 拿了就焊，跟本忘了要對第1腳! 焊錯了,要拆可就難了! 且為了避免餘錫滾進電路板上的零件插孔，焊PCM2706時，可以用紙膠帶把附近的孔洞先貼起來。
感謝DARAK為我們做的PCM2706 (SMD)焊接教學:

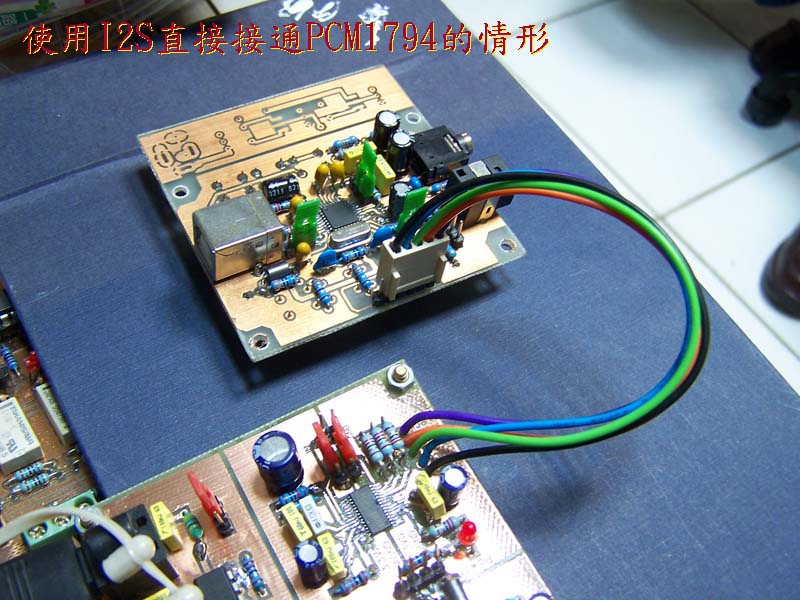

以下是測試I2S介面時的照片，當然I2S介面腳位定義的順序並不一定會跟其它板子完全一樣，腳位名稱在電路板I2S接腳的右邊有註明，在做接頭時自己再對一下。 有預定零件的人我們還是以第一版的零件為主，因為不是每個人都會使用到I2S的功能，再安裝時JP3直接使用導線跳焊2,3腳就行了，R15至R18也都不用焊， 若你要製作有I2S功能的人，就自己準備那些缺的零件了! 有預約的人，零件大都已寄出了:
由於露天拍賣已開始收費了，所以如果對電路板及零件有興趣的人，請直接在這裡發EAMIL給我: EMAIL:georgeliao886@gmail.com 經站友[MAX]協助計的外殼結果照片，已有試作售!可以去看看還有沒有剩!http://gcbbs.digitw.com/phpbb2/viewtopic.php?f=14&t=2733 也感謝Darak為我們完成詳細的安裝步驟:USB DAC壓克力機殼組裝步驟
底片PDF檔下載:USBDAC-V2-BL.pdf ADV: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
