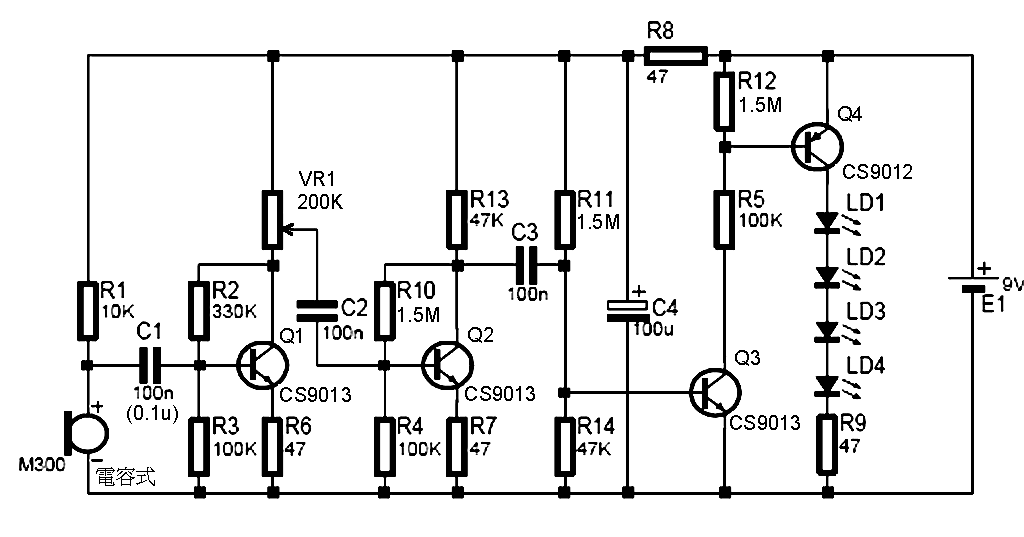

聲控LED (音樂LED動態燈) PDF檔下載處:VC-LED-ALL.pdf 在我們成立討論區不久之後，有網友在討論區上討論這個電路，它是以聲音來控製LED的明暗閃爍，當時我也用萬用板做了一個，蠻有趣的，它的靈敏度很好，而且可以調整。電路有稍微修改，電路圖如下：

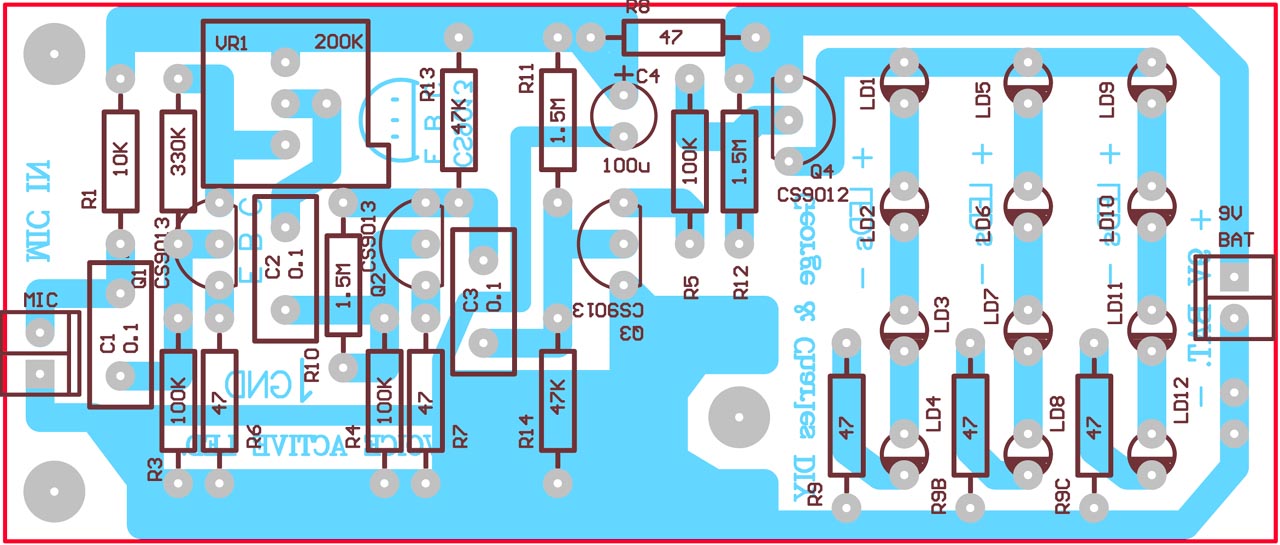

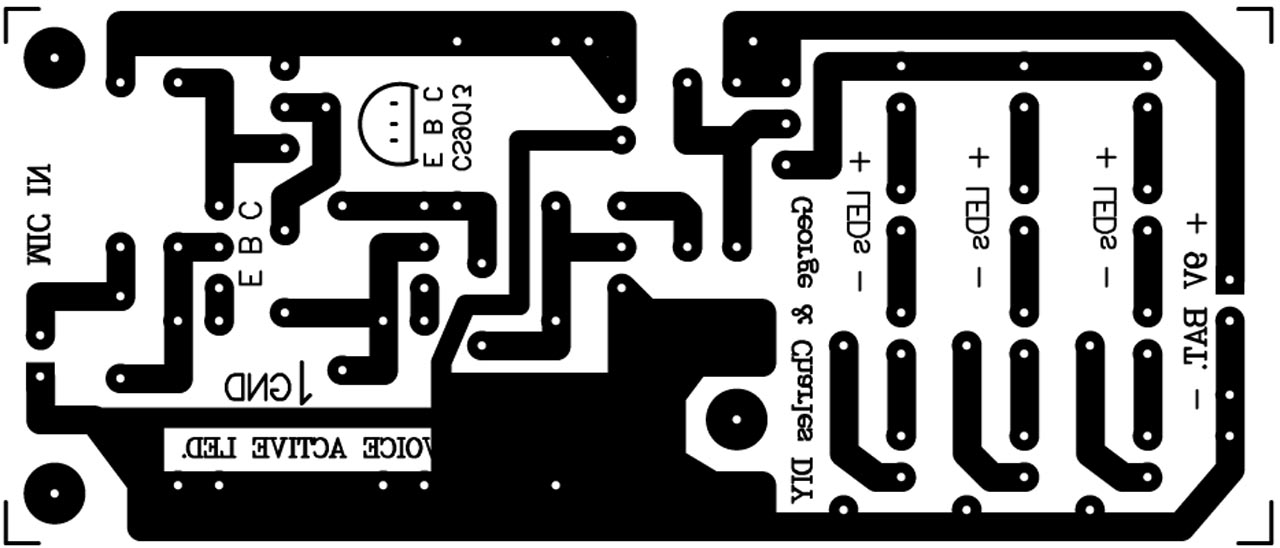

上圖所使用的LED是4顆紅色的LED，可使用9V的電池供電，但也可使用12V電源供電但靈敏度會有變化，可調整VR1來修正。 為了方便組裝我利用時間設計了電路板，並預留了一些擴充LED顆數的空間。以下是零件配置圖及電路板設計。

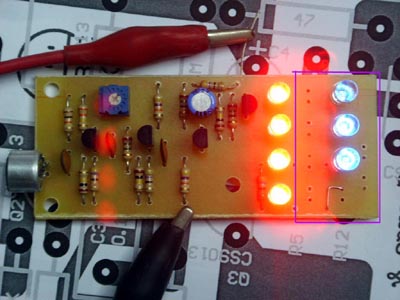

由圖中可看到LED5以後的LED是預留的，你可使用其它色彩的LED來替代，一般綠色及黃色的LED應可直接替代或加裝，但如果是白光或藍光的LED由於它們需要的電壓較高，我們以9V供電時無法推動4顆串聯的LED，所以只能裝3顆，且R9的值可能要降低或短路，例如我的成品圖我使用了第一排的紅色LED，另外我又在預留的位置裝了3個藍光LED，而串聯在藍光LED的電阻我把它用跳線替代了，可以看看下面這張照片。

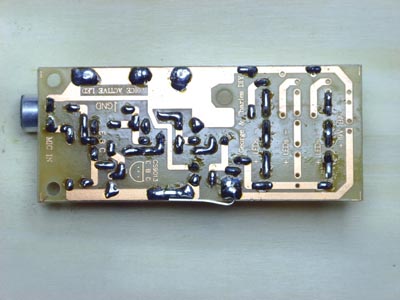

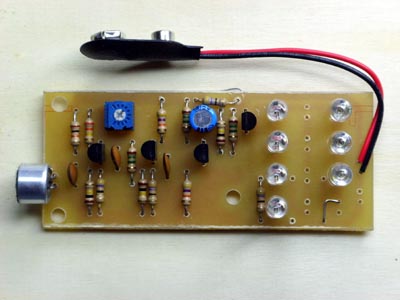

但是如果你可以提高供電的電壓為12V，那裝4個藍光或白光LED的話是沒問題的，但這時並聯於紅光LED的電阻就要提高到82~100歐姆。 這個電路的成功率很高很適合電路中使用的電晶體為CS9013及CS9012，它的腳位如下可配合電路板直接安裝。但如果你要使用日系的電晶體來代替如2SC945及2SA495那它們的腳位是不同的，使用時要小心。 以下是幾張製作時拍的相片供大家參考：
你可以把電路放到一個盒子中，透過一片透明散光壓克力板讓光源散發，做成一個音樂動態燈箱，很有趣。DIY的製作除了成就感外，就是吸收累積經驗，簡單的電路有時也可啟發靈感.......
版權所有-請勿做商業用途 喬治查爾斯電子電路網(2006/11/10) http://georgecharles.idv.st
如果你下載的是PDF檔，下一頁你可以看到完整電路配置圖及電路板底片圖，你可以直接使用底片圖製感光電路板，列印時請注意設定輸出比例為100%，無放大、縮小，不要有任何縮放 (曝光時注意正反面，也就是印出的透明片放在感光線路板時，板面上的文字看起來是正常的文字，不是反字。) PDF檔下載處:VC-LED-ALL.pdf
| |||||||||||||||||||||||||||||||||
|
