精簡版HI-FI耳擴 此套件已無販售，請參考新版內容:HI-FI耳擴延遲保護版-V3

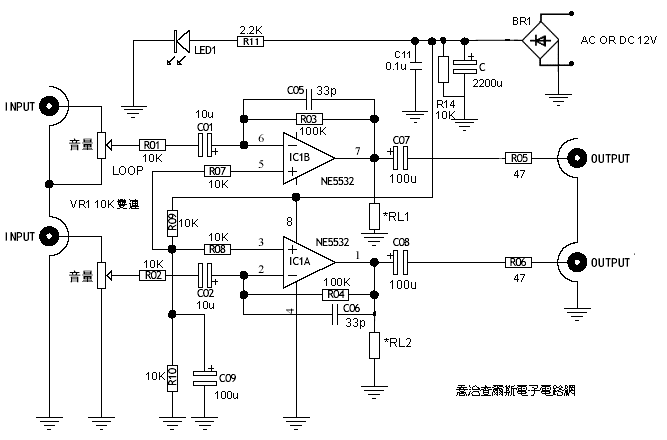

有人會覺得怪, 站長不知在幹嘛? 一個耳擴的電路，翻了又翻，電路都一樣! 這次只是小修改，本來是一些站友們做了一些要求,做了一些變動，比如,可不可以體積小一點? 站長你layout的RCA座找不到? 音控可不可以拿掉?....等等的問題,最後由於有人委託做了這個版本，為了方便大家利用，也把它記錄了下來,改過的電路圖如下:

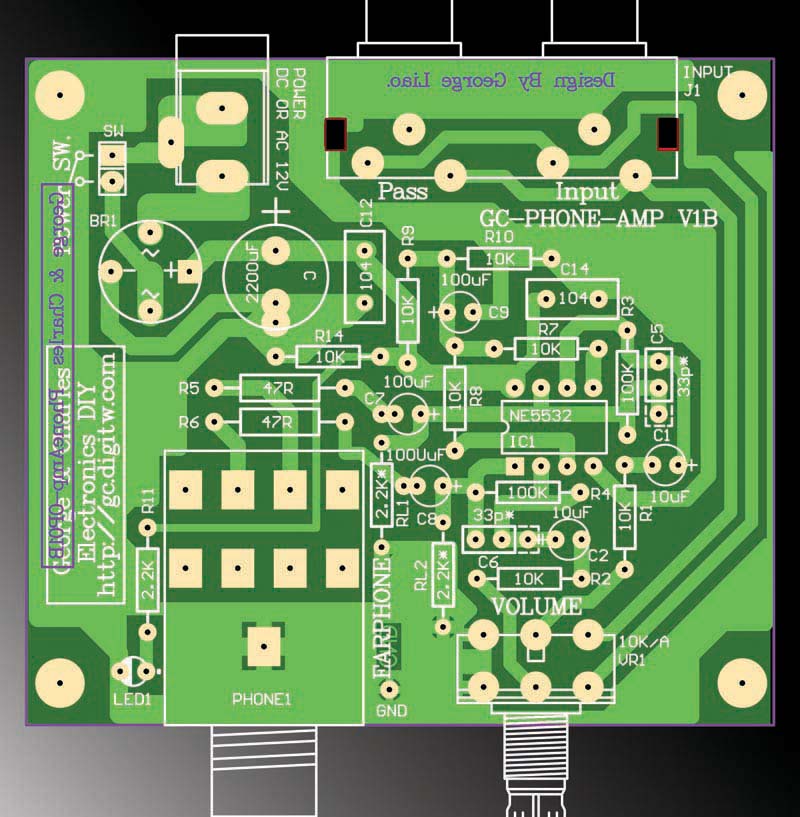

電路跟以前的一樣, 做了一些修改，拿掉音控調整的電路，前面的高音jumper也拿掉了，但回授電容改成33p把聲音又提高了一些，輸出電容從原來的47uF改成了100uF，使輸出更飽滿一點。 LAYOUT後的零件配置圖如下:

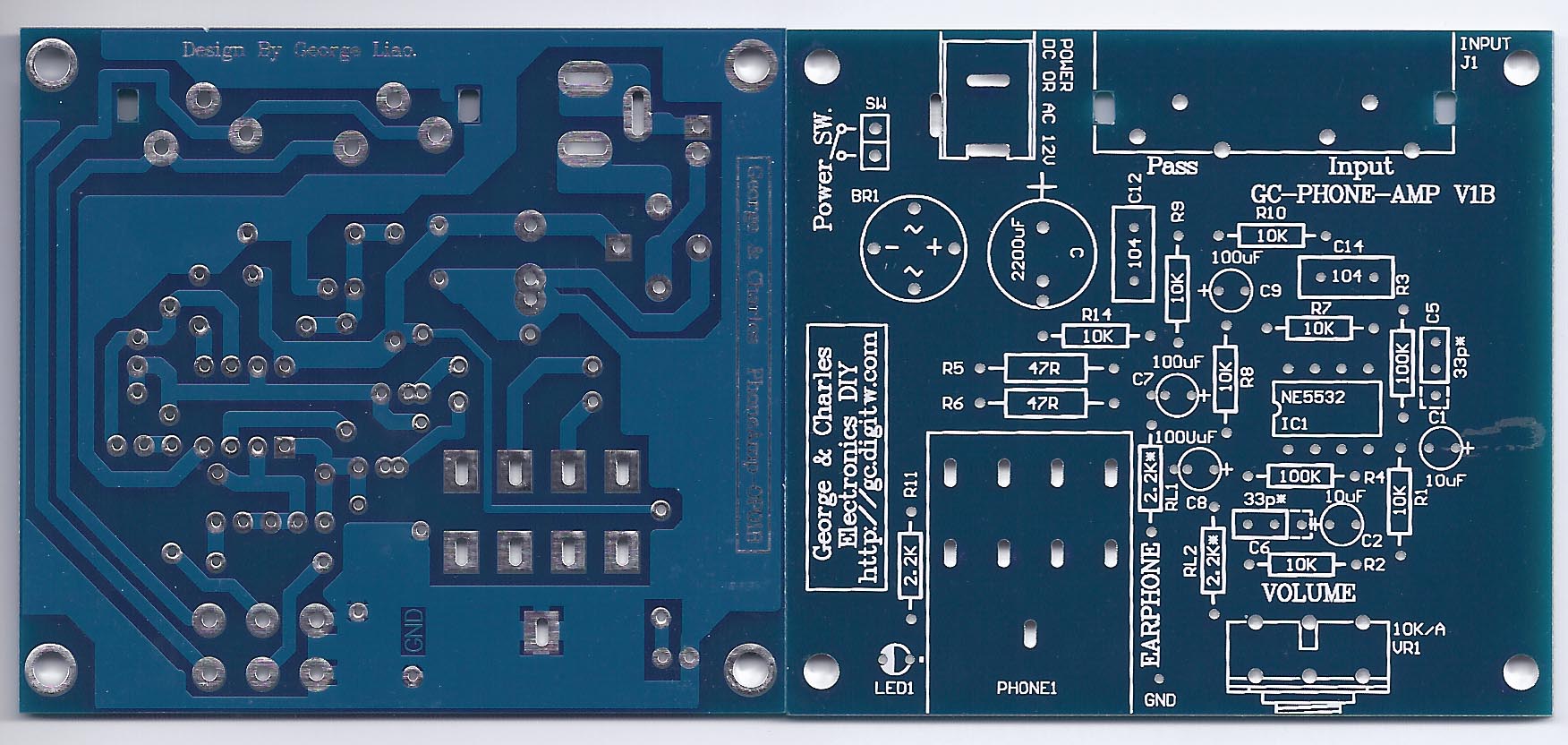

板子明顯的小很多，把3.5mm的耳機座給拿掉了，只留6.1mm的耳機座，且目前使用的RCA座為4個RCA頭的雙層座應好買多了，電路版上多留了兩個打上星號的電阻位置(RL1,RL2)，可以不上零件，目的是讓想玩OP提高負載電流的人賞試改變OP的靜能電流用的，目前版子上打的是2.2K，大家可可自己試試1K~5K之間變化，看能不能在你使用的OP下找到好聽的點! SW的位置我目前只使用JUMPER來短路，代替開關，你也可以接出來焊在開關上。 電源使用12~18的DC或AC電源(Adapter)都可以，使用AC時把那2200uF的電容容量改大一點, 如4700uF/25V。注意不要使用Switching的電源供應器(適配器)，因為容易把它震盪的頻率串進音源中，就會聽到高頻干擾了。 電路板底片圖可在這裡下載:PA5532A2-BL.pdf

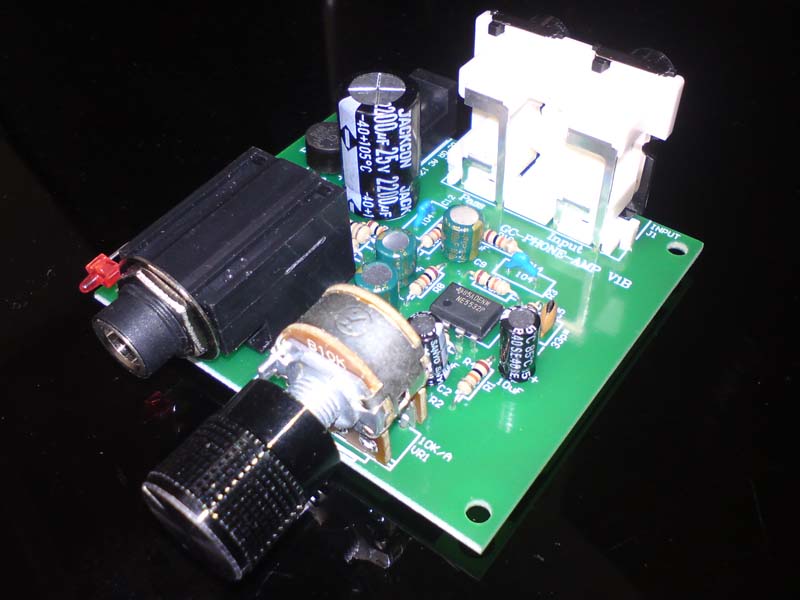

@沒標明的電阻為1/4W的,精密或一般電阻都可以。 以下是完成後的照片:
電路已縮減到如此簡單，相信對入門的初學者也不是問題，只要焊接沒問題，注意IC及電容，整流器的極性....百分之百成功。 注意事項: A.有人已問過可以換OP嗎? 只要是通用型的雙OP都可以換用，如OPA2604、2134,2132 或是大SNE5532都可以用, 聲音當然有有不同的感覺! 個人目前覺得2604最喜歡! B.如果因為耳機問題, 你覺得高音有點刺耳，可以把那兩個回授電容C05及C06換成50P或100P試試。 C.還有要注意的是, 地線問題,一般完成後不會有任何哼聲，如果因環境有了哼聲，可以把VR左邊那特意留的GND點, 焊一條導線至如VR的外殼，如果你有裝機殼時可以用那個GND點去接機殼。 D.如果你想使用更高的電壓，其實DC可以到30V，但是要特別注意原來用的C(2200uF/25V),要換成耐壓更高的，容量當然也可以加大，如3300uF/35V或4700uF/35V 此套件已無販售，請參考新版內容:HI-FI耳擴延遲保護版-V3
※ George Liao. 02/08/2010 喬治查爾斯電子電路網 http://gc.digitw.com 版權所有，請勿轉貼，或行商業行為
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
