CD ROM專用的電源供應器(FOR AUDIO) PDF檔下載-KITs\CDROM-POWER\CDROM-POWER-FINAL.pdf
有網友來信詢問有關CD
ROM使用於音響時應使用何種電源較合適，其實還是一般整流穩壓的電源比交換式電源較適合使用於AUDIO的電路，我原本也是使用拆下的的交換式電源來使用，體積也較小，但是交換式電源為了提高效率，使用較高頻率震盪的方式來製作，所以如果震盪頻率不小心交連到AUDIO系統內，就容易產生噪音。 基本的電路圖如下，為方便2型的變壓器使用，我又為了雙次級變壓器(AC 12-0-12, 9-0-9)及單次級(AC 6,0,6)分別設計了兩種版本的電路板。

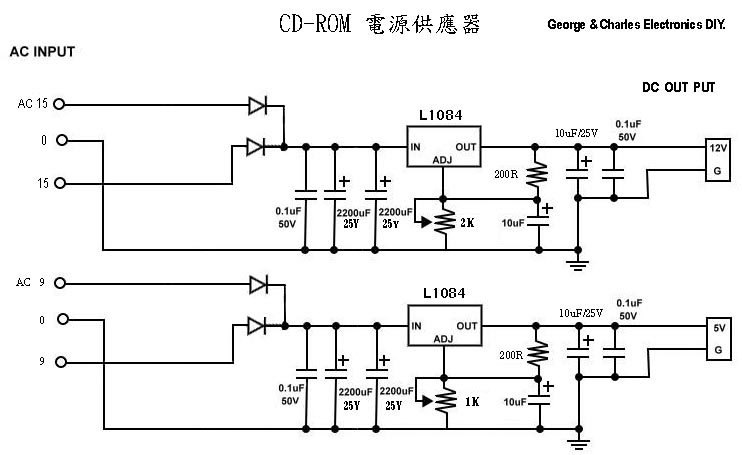

1.雙次級:

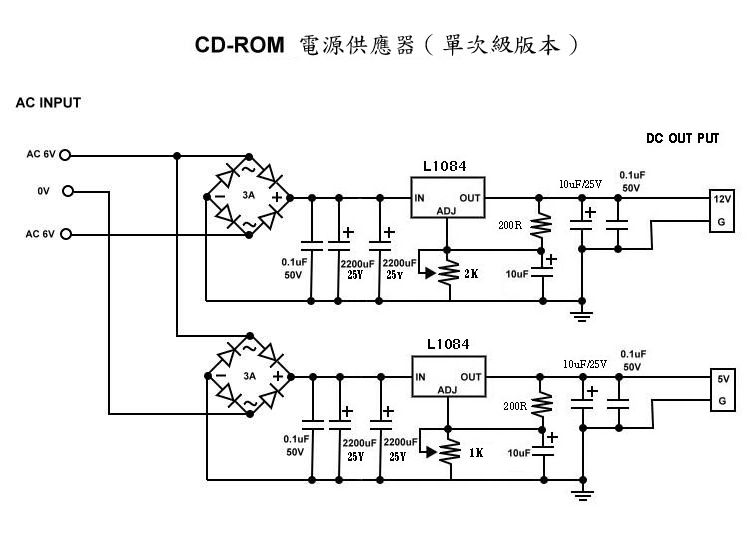

2.單次級

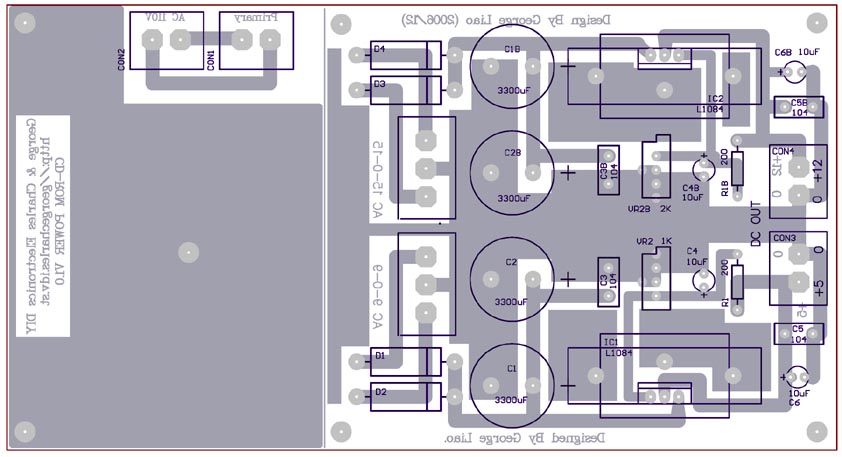

以雙次級變壓器(AC 12-0-12, 9-0-9) 來說，可用至15-0-15的變壓器，電流最好有1A以上，9-0-9部份也最好有1A，方便如果你還要供給8051 CDROM控制器電源時使用。以單次級變壓器(AC 6,0,6)來說，電流也最好有2A以上。 電路板配置圖如下： 1.雙次級:

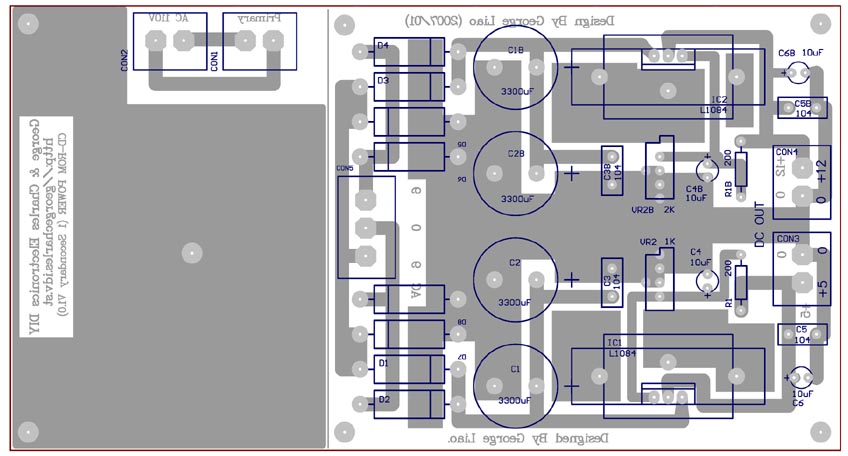

2.單次級:

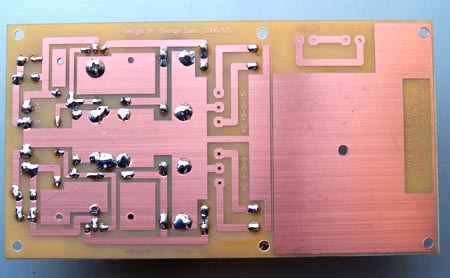

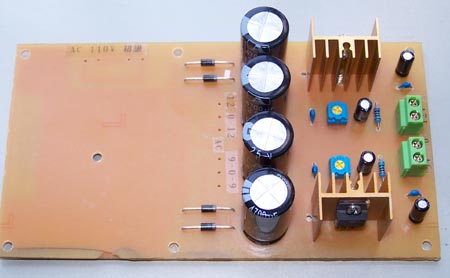

電路板留的空位可供安裝環形變壓器，為了方便適合使用的變壓器，站長又為了如果另外使用一般變壓器，電路板上也LAY了一條切割線，可自行切割。 還有經過實測使用，穩壓IC的散熱片一定要夠大，如照片中內所見到筆者所使用的散熱片，在使用已有點熱度，所以建議你們使用更大一點的，為了大家選擇散熱片，我在LAYOUT時也為更大的散熱片預留設計。
製作完成後，分別調整12V及5V的輸出電壓，最好配合數位電表來調整，VR 2K是調整12V的輸出電壓，VR 1K是用來調整5V的輸出電壓 如果你下載的是ＰＤＦ檔，接下來的幾頁你會看到零件配置圖及電路板底片圖，您可自行以感光電路板製作。 注意列印時要取消自動縮放的功能，不然洗出來的板子就不一樣大了，印出時是上視圖，所以印在透明片後要曝光時要反過來，也就是文字看起來是正的。 PDF檔下載-KITs\CDROM-POWER\CDROM-POWER-FINAL.pdf 另加一個單次級電路板底片檔:(AC接頭向右靠)-KITs\CDROM-POWER\cdrom-p3F.pdf 零件清單:KITs\CDROM-POWER\CD ROM-POWER-BOM.doc 注意事項:單次級的好像有問題,建議要DIY的人先不要考慮!
電路板如果要我代洗也可, 但時間要不急,因為用手工只洗一片很浪費時間，另外而且你要自已鑽孔，當然成本及郵資你們要自己付。(建議最好自己練習洗電路板) George Liao (2007/01/31) 版權所有:喬治查爾斯電子電路網 http://georgecharles.idv.st http://gc.digitw.com
|
|
