含音控前級的LM1875-22W功率放大器

[喬治查爾斯電子電路網]
http://gc.digitw.com

記得有幾次跟站友們聊天時被問到，站上的的幾個DIY後級, 功率對有些人可能有點大，跟本用不著，裝了100W的TDA7294，然後在小小的宿舍裡只能音量只能開得小小的，@@...........站長不弄個小瓦數的後級來玩玩嗎？其實早就想過，但好聲還是前提，不要說功率小一點就犧牲了音質!

考量小功率、電路簡單、最好含音控(有些人好喜歡有音控的後級)、成本低、DIY容易(最好能給一些高職或專科電子科的新手實習，打完分數後還會想把它帶回家)…. 想了好久，我看定位在20W~30W之間好了，也到網路上比較了好多電路，最後選擇了LM1875這個功放IC的電路，巧的是，看了看還是對岸松勝的電路看來最好，評語也不錯，但我個人想比較一下不經音控的真實音效效果如何，所以為它加上了音控Bypass的選擇。

關於LM1875的詳細內容我就不在文中特別說明了，相信大家可以找到它的DATA SHEET。

網路上也多人把它拿來比較低價位的TDA2030，且在市面上好像也留傳不少是由TDA2030把字磨去，重新Remark成LM1875來賣，由於差價很大，自己買時小心一點，太低價的大概就有問題了，在規格上來說TDA2030是差一點，但如果要試試也未嘗不可，腳位完全相容，可直接替換，但要小心, 它的工作電壓較低，在使用TDA2030時用電壓較低的變壓器，比如輸出為AC 12-0-12 V的變壓器。

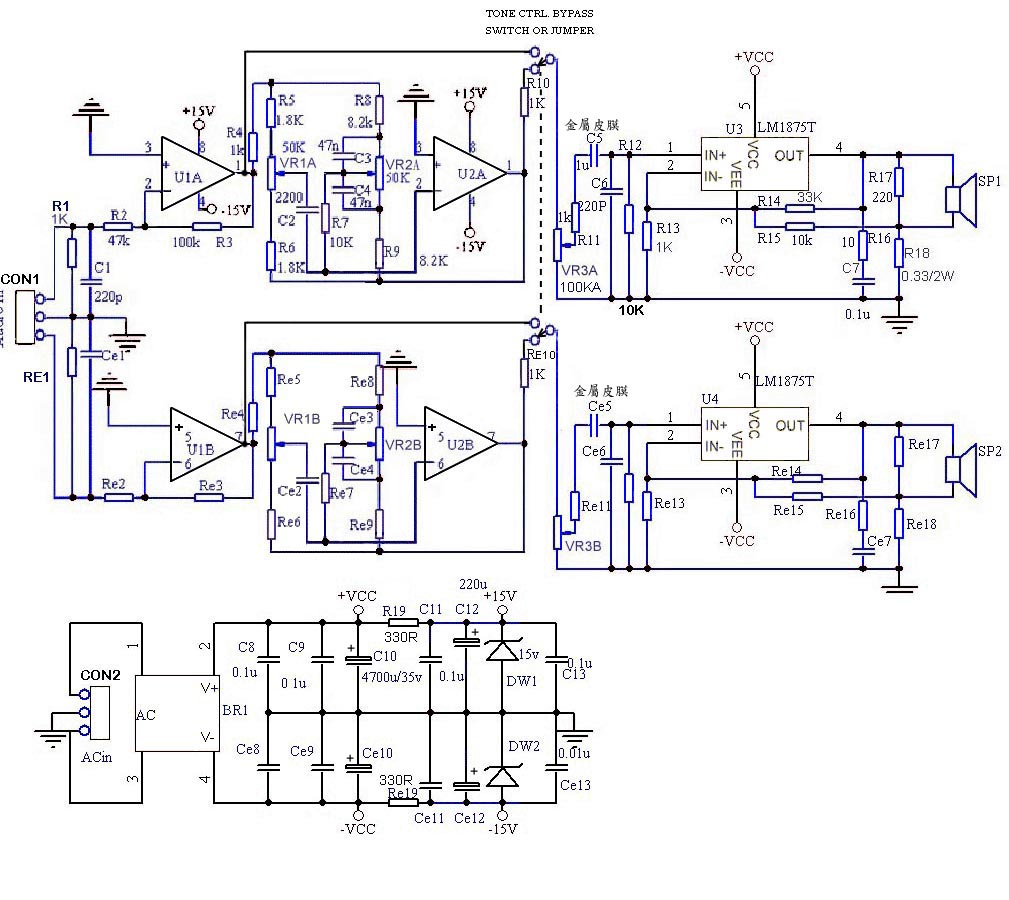

修正後的電路圖如下：

#要觀看原圖請對圖按右鍵另存新檔

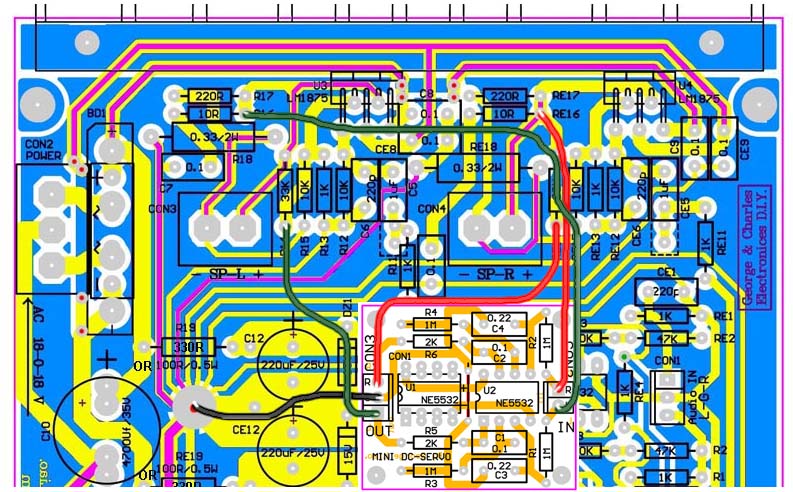

電路板的LAYOUT，由於面積不大，這次採用雙面板相信也成本也不會高太多，且在上層全面鋪地，訊號處理會更為乾淨。當然要一次LAYOUT成功好像也不容易，做完的板子，一開始焊就發現,上層貫孔的焊點在鎖散熱片時會短路到，結果先把上層的跳線挖去，先從下面焊；做好之後，一上電，量輸出直流0V，已放了半個心了，通常我會由訊號產生器上送個訊號，到放大器的輸入，輸出先接示波器來看波形，一方面可以看有沒正常的放大，另一方面也可以看看有沒雜訊，好像都不錯；再來試試Tone Control Bypass看看,結果沒聲！用示波器一追，哇！Jumper那裡的Layout錯了，只好先以手工切銅箔、加跳線修正電路，全部ＯＫ了，大家也可放心，ＰＯＳＴ上來的電路板ＬＡＹＯＵＴ圖檔都已改正過了，是正確的，完整修正了。

再來當然是實測了，接上自己的ＤＡＣ上音源，接上喇叭，先試有音控的效果，耶！自己做的自己誇一下，沒想到小瓦數的ＡＭＰ也有這樣的效果，音控的控制能力也不錯，雖可感覺瓦數較小，但聲音算來還很溫順，ＯＰ原使用TI的NE5532，已經算有水準了，也換了大S的NE5532看看，聲音好像更溫暖。

當然也要試試Bypass音控後的感覺看看，當然高音消了一點，但算圓潤，低音的感覺差別較大，少了音控的BASS，當然低音沒那麼沈了，但我想這就是原音的感覺，畢竟LM1875本來的風評就不錯! 當然不同的人會有不同的感覺，由你們自己來品嚐啦。

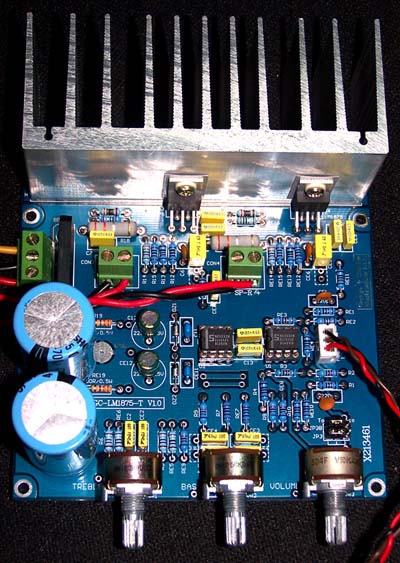

這是我完成後的照片:

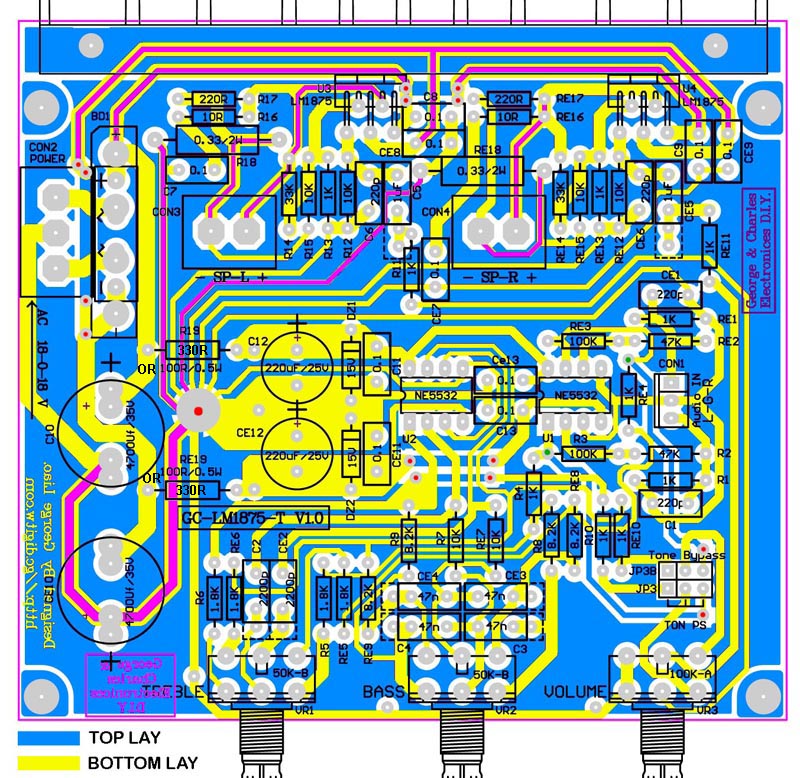

以下為電路板底片圖及零件配置圖：

l 焊接時注意，由於是雙面板，手工洗板者要注意上下層貫孔的問題，上圖在PAD上有點紅色標記的為貫孔點，需使用導線貫通雙面焊接；有綠色標記的表示上下零件的腳都要焊。

l 桃紅色線表示可鋪鍚路徑，以增加要主要電原的電流能力。

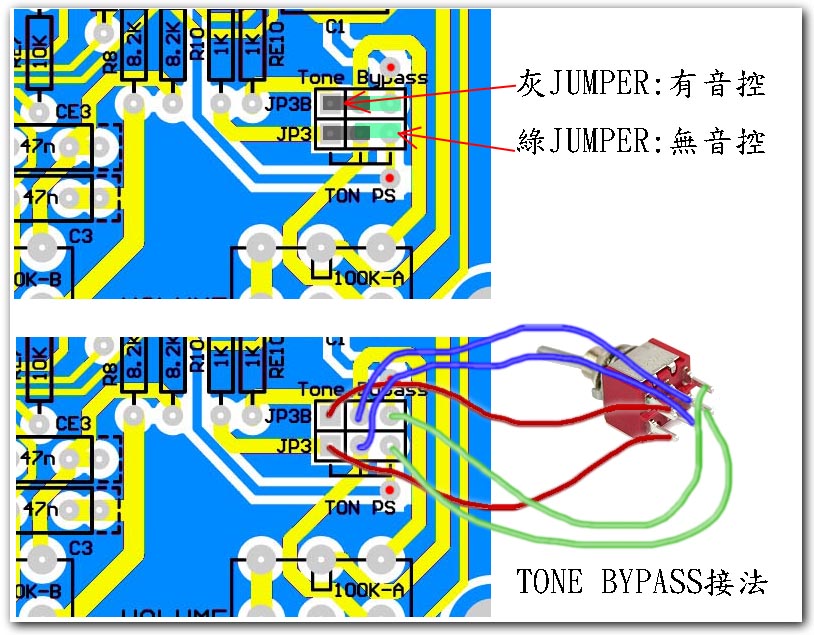

Tone Control Bypass的接法：

可以使用Jumper或切換開關來操作如下圖：

零件清單:

零件編號	零件數值	備註說明	零件編號	零件數值	備註說明
BR1	4A以上*1		R9,RE9	8.2K*2
C1,CE1	220p*2 (221)	陶瓷電容	R10,RE10	1K*2
C2,CE2	2200p*2 (222)	金屬皮膜電容	R11,RE11	1K*2
C3,CE3	47nf*2 (473)	金屬皮膜電容	R12,RE12	10K*2
C4,CE4	47nf*2 (473)	金屬皮膜電容	R13,RE13	1K*2
C5,CE5	1uf*2 (105)	金屬皮膜電容	R14,RE14	33K*2
C6,CE6	220P*2 (221)	陶瓷電容	R15,RE15	10K*2
C7,CE7	0.1uf*2 (104)	金屬皮膜電容	R16,RE16	10R*2
C8,CE8	0.1uf*2 (104)	金屬皮膜電容	R17,RE17	220R*2
C9,CE9	0.1uf*2 (104)	金屬皮膜電容	R18,RE18	0.33R/2W*2	碳膜
C10 ,CE10	4700uF/35v*2	大容電源濾波用,或更大,如6800uF	R19,RE19	270~330R/0.5W*2	*使用TDA2030時使用100R (變壓器12-0-12)
C11,CE11	0.1uF*2 (104)	基層電容	CON3,CON4	2PIN端子座*2	喇叭輸出
C12,CE12	220uF/16V(25V) *2	電解或高速電解	IC 座	8Pin圓孔*2
C13,CE13	0.1uF*2 (104)	金屬皮膜電容	U1,U2	NE5532*2	可替換其它雙OP
DZ1,DZ2	稽納 15V*2		U3,U4	LM1875T*2
CON1	信號輸入*1	三腳小型插座	VR1	50K-B*1	雙連
CON2	電源輸入*1	3PIN端子座	VR2	50K-B*1	雙連
R1,RE1	1K*2	以下1/4W採用精密電阻較佳	VR3	50K-A或B*1	雙連
R2,RE2	47K*2	改變此值可改變前級增益	絶緣墊片組	適用TO-220*2
R3,RE3	100K*2		散熱片
R4,RE4	1K*2		JP3,JP3B	3Pin排插*2
R5,RE5	1.8K*2		Jumper	Jumper *2
R6,RE6	1.8K*2		銅柱	自備
R7,RE7	10K*2
R8,RE8	8.2K*2

* 未標明W數之電阻使用1/4W精密或碳膜電阻。

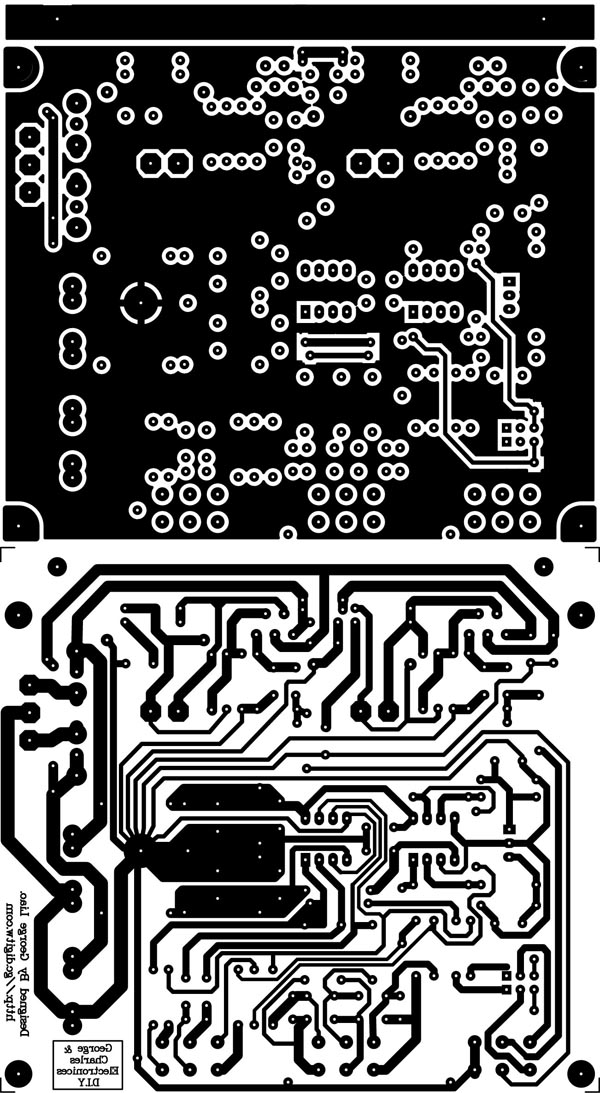

自行洗板者，如果你下載的是PDF檔電路板底片圖，列印時請注意設定輸出比例為100%(不要有任何縮放，曝光時注意正反面，也就是印出的透明片放在感光線路板時，板面上的文字看起來是正常的文字，不是反字，上下層的底片也要對齊

電路板底片檔下載：LM1875-NE5532(diy)\LM1875-BL.pdf

裝機注意事項：

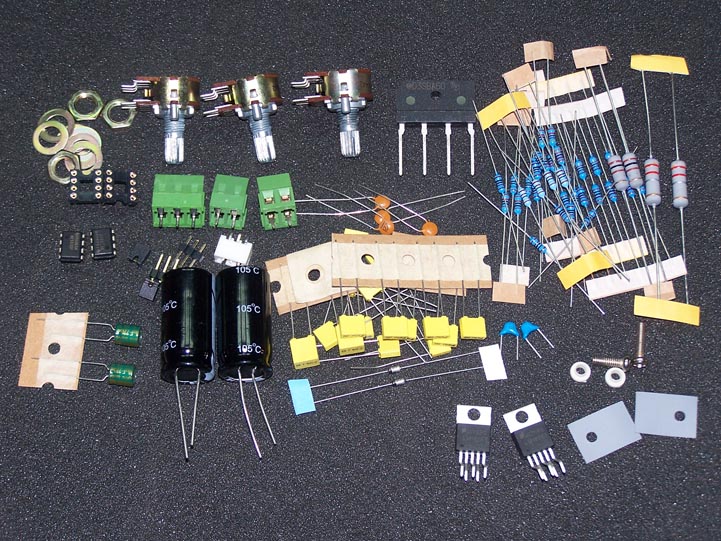

· LM1875安裝時要使用絶緣墊片組，如上面零件照片右下方那種就不需使用散熱膏，只要鎖緊就可以了，但如果是雲母片就好配合散熱膏來安裝，娤好後最好用三用表的歐姆檔測一下IC上的金屬部份跟散熱片有沒做好絶緣。且為了方便安裝，在焊LM1875前最好先將LM1875先簡單固定好在散熱片上，先把絶緣墊片都裝好, 先不要鎖太緊，再跟電路板結合，這樣才不會發生焊好了LM1875，卻對不正散熱片上的孔位，不好結合散熱片的情形。

· 變壓器的輸出我是選用AC 18-0-18 V 3A的變壓器，最基本也要有2A的電流能力，且記得這次電路板的AC電源輸入，0V在中間。

· T19及RE19在雷路板,標的值為100R，但使用TDA1875安裝時，因使用18-0-18V的變壓器，電壓較高，請在R19及RE19的位置上使用330歐姆的電阻，而在使用TDA2030替代LM1875時，變壓器的輸出需改用AC 12-0-12 V 2A的變壓器，且記得R19及RE19請使用100R。

· 由於沒有配置喇叭保護電路，所以首次上電測試時，記得先不要接喇叭，音量轉至最小，用電壓表量一下，喇叭端子上是不是0V的輸出電壓，0V確定，放心裝上喇叭，接上音源，享受一下自己的成果。

· 喜歡換換OP來變換音色的同好，那兩個OP的位置可以先焊上IC座，方便將來容易更換OP。

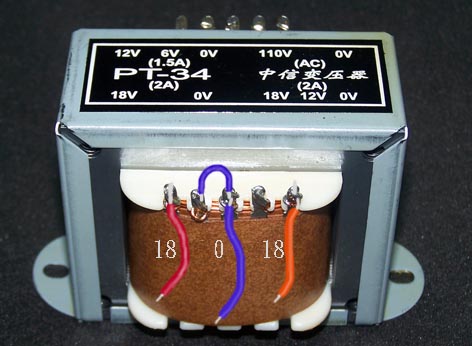

· 如使用PT-34B變壓器時接法如下圖片：
